申请日2013.03.04
公开(公告)日2013.07.03
IPC分类号E03C1/12; E03C1/122; B44C5/00; B01D35/02; B01D35/027
摘要
带有动态景观的卫生间废水再利用装置。本发明公布了一种带有动态景观的卫生间废水再利用装置。装置中的下水管2上端通过管接头1与卫生间洗手盆的出水口相连，下端与卫生间的排水口相连。一级过滤器3的过滤头位于所述下水管内，出水口通过连接软管4与储水箱5相连。水泵8的进水口连接有二级过滤器7，出水口与景观载体10的进水口相连，溢流阀9起压力保护作用。单向阀11及13、换向阀12及控制水泵启停的压力继电器15组成水路控制单元，使景观载体出水口优先于自来水源14向抽水马桶的水箱16供水，并防止各水路中的水倒流。本发明既可实现废水再利用，又具有起装饰作用的动态景观，兼具实用性和观赏性。
权利要求书
1.一种带有动态景观的卫生间废水再利用装置，其特征在于：包括废水 收集单元和储水箱(5);
所述废水收集单元用于从卫生间洗手盆的排水口处收集废水，过滤后 送入储水箱(5)。所述废水收集单元包括管接头(1)、下水管(2) 、一级过滤器(3)及连接软管(4)。
2.根据权利要求1所述带有动态景观的卫生间废水再利用装置，其特征在 于：所述下水管(2)具有S形弯曲，进水口处有用于和卫生间洗手盆 的排水口相连的管接头(1)。
3.根据权利要求1所述带有动态景观的卫生间废水再利用装置，其特征在 于：所述一级过滤器(3)上有过滤头、出水管及安装座。所述过滤头 整体位于所述下水管(2)的S形弯曲范围内，即位于附图中b、c点之 间;所述出水管的出水口位于所述下水管(2)的外部;所述一级过滤 器(3)通过所述安装座与所述下水管(2)连接，连接部位保持密封 状态。
4.根据权利要求1所述带有动态景观的卫生间废水再利用装置，其特征在 于：用于连接一级过滤器(3)的出水口和储水箱(5)的进水口的所 述连接软管(4)可变形，材质为不锈钢或塑料。
5.根据权利要求1所述带有动态景观的卫生间废水再利用装置，其特征在 于：所述储水箱(5)的进水口位于侧下部，高度低于一级过滤器(3 )的出水口。所述储水箱底部有用于排放污水的放水堵(6)，上部具 有箱盖。所述箱盖上有用于水泵(8)的进水管和溢流阀(9)的回水 管通过的孔。所述储水箱工作时，所允许的液面高度高于所述下水管 (2)上a点高度。
6.根据权利要求1所述带有动态景观的卫生间废水再利用装置，其特征在 于：装置包括泵取单元。所述泵取单元用于将所述储水箱(5)内的水 经二次过滤后泵出，最终进入抽水马桶水箱。所述泵取单元包括二级 过滤器(7)、水泵(8)及溢流阀(9);
所述水泵(8)的进水口通过水管连接有二级过滤器(7)。所述二级 过滤器(7)位于储水箱(5)的底部。所述水泵(8)的出水口处并联 有起保护作用的溢流阀(9)。
7.根据权利要求6所述带有动态景观的卫生间废水再利用装置，其特征在 于：装置包括景观载体(10)。所述景观载体上有外框、面板及底板 ，安装后三者形成封闭夹层。所述封闭夹层通过进水口和出水口与外 界相通，进水口和出水口位于边框侧面或底板背面。所述景观载体的 面板材质为钢化玻璃或有机玻璃。所述景观载体可以安装在墙壁上或 地面上。
8.根据权利要求6或7所述带有动态景观的卫生间废水再利用装置，其特 征在于：装置包括水路控制单元。所述水路控制单元用于控制废水优 先于自来水进入抽水马桶的水箱(16)，并防止各水路中的水倒流; 所述水路控制单元包括单向阀(11)、换向阀(12)、单向阀(13) 及压力继电器(15);
所述换向阀为液控两位两通换向阀。所述单向阀(11)的进水口通入 泵取后的废水，出水口与抽水马桶水箱的进水口相连。所述单向阀( 13)的进水口与自来水源(14)相连，出口通过换向阀(12)与抽水 马桶水箱的进水口相连。换向阀(12)的控制压力来自单向阀(11) 的进水口。压力继电器(15)安装在抽水马桶水箱的进水口处。
说明书
带有动态景观的卫生间废水再利用装置
技术领域
本发明属于水资源集约利用技术领域，更具体地说，涉及卫生间废水 再利用的装置。
背景技术
水是人类赖以生存的主要自然资源之一。随着人口数量的增加和工农 业的发展，人类对水的需求越来越大，水资源短缺的问题日益突出。 我国面临的水资源短缺问题尤为严峻。据有关机构测算，我国人均占 有水资源量仅占世界平均水平的四分之一。保护水源、节约用水关系 我国的可持续发展。我国城市用水包括工业用水和居民生活用水。受 国家政策和市场调节影响，工业用水企业已经越来越意识到节水的重 要性并已经逐步采取技术措施节约用水。相比之下，居民生活用水的 节约还只是少数居民的自觉行为，方法也只是简单的储水再用，操作 不便，造成整体节水效果不理想。本发明为自动式卫生间废水再利用 装置，可以自动运行，无需人工干预，减少人们操作之劳，便于推广 使用。同时，利用废水使用时驱动动态景观，使装置兼具使用价值和 观赏价值。
发明内容
针对卫生间用水特点，本发明从洗手盆排水口收集废水，经过两次过 滤后用于冲厕。从而实现洗手、洗脸、乃至洗衣服的废水的再次利用 ，减少了冲厕对洁净自来水的需求，达到卫生间节约用水的目的。
为达到上述目的，本发明提供了一种带有动态景观的卫生间废水再利 用装置，包括废水收集单元、储水箱、泵取单元、景观载体及水路控 制单元等。
所述废水收集单元包括管接头、下水管、一级过滤器及连接软管。所 述管接头用于连接所述下水管和洗手盆的排水口。所述下水管上具有 S形弯曲部分。所述一级过滤器的过滤头整体位于所述下水管的S形弯 曲范围内，即位于b、c点之间;结合所述储水箱进水口高度低于所述 一级过滤器的出水口高度及所述储水箱所允许的液面高度高于所述下 水管上a点高度，可以使废水收集单元按以下方式工作：流下的废水优 先进入储水箱;当储水箱液面高度达到下水管上b点高度时，流下的废 水将经所述下水管的a-b截面流入卫生间的排水管道，从而避免储水箱 内的水溢出;当洗手盆无废水排出时，所述下水管的S形弯曲部分内将 残存废水，废水液面高度与所述一级过滤器的过滤头下边缘高度一致 ，超过c点高度，从而使下水管处于封堵状态，避免异味经所述下水管 进入卫生间。
所述储水箱形状、大小不作限制，因具体场地条件而宜。储水箱底部 有放水堵，用于清理储水箱时流出废水。储水箱上部有箱盖，箱盖上 有用于通过所述水泵进水管和所述溢流阀回水管通过的孔。储水箱内 空间不密封，以免影响废水进入及泵出。
利用所述水泵将废水送入抽水马桶的水箱。为避免杂质对马桶抽水装 置的影响，所述水泵的进水口通过水管连接有所述二级过滤器。为避 免管路堵塞或泵控制失灵等原因造成的压力升高对管道及所述景观载 体的损害，所述水泵的出水口并联有所述溢流阀。
所述景观载体由外框、面板及底板组成，安装后三者形成封闭夹层。 所述封闭夹层有与外界相通的进水口和出水口。所述景观载体的面板 材质为钢化玻璃或有机玻璃。所述景观载体可以安装在墙壁上或地面 上。装置工作时，将可动的人造景观安装在封闭夹层内，并在夹层内 设计封闭水路，以水流驱动景观运动，或令水流构成景观的一部分如 河流、瀑布等。

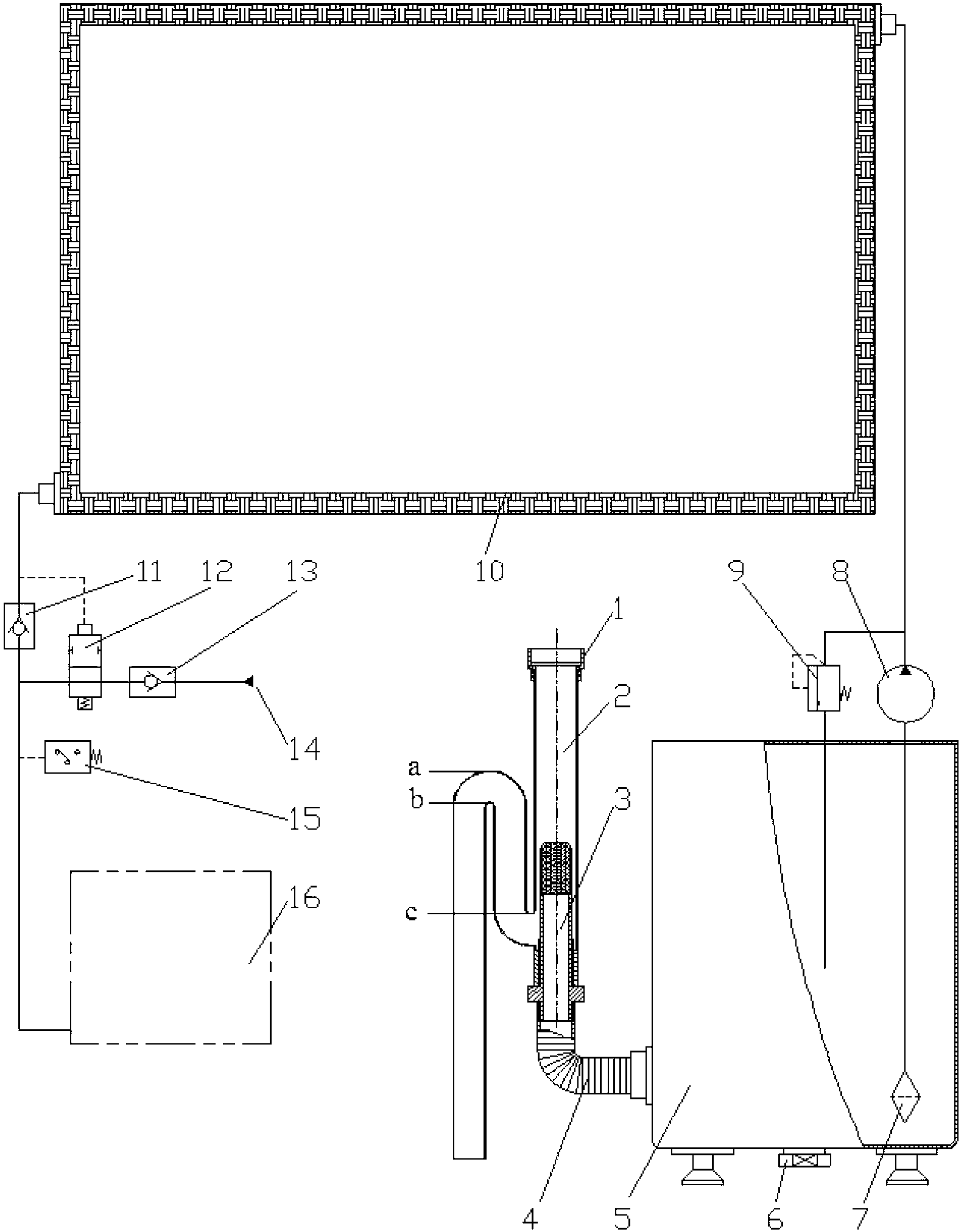

由两个所述单向阀、一个所述换向阀及一个所述压力继电器按图1所示 连接方式构成水路控制单元。该单元按如下方式工作：抽水马桶用水 后进水口压力降低，所述压力继电器产生信号开启所述水泵向马桶水 箱供废水。废水管道压力同时控制所述换向阀处于截止工位，切断自 来水供水线路。当马桶水箱充满水后，压力升高，触发压力继电器产 生信号关闭水泵。当所述储水箱无水可供时，废水管道没有压力，所 述换向阀处于连通状态，由自来水源向马桶水箱供水。这样，就实现 了废水自动优先于自来水供入马桶水箱的目的，实现节水。
