申请日2013.03.04
公开(公告)日2013.09.18
IPC分类号C02F9/04; C02F1/42; C02F1/44
摘要

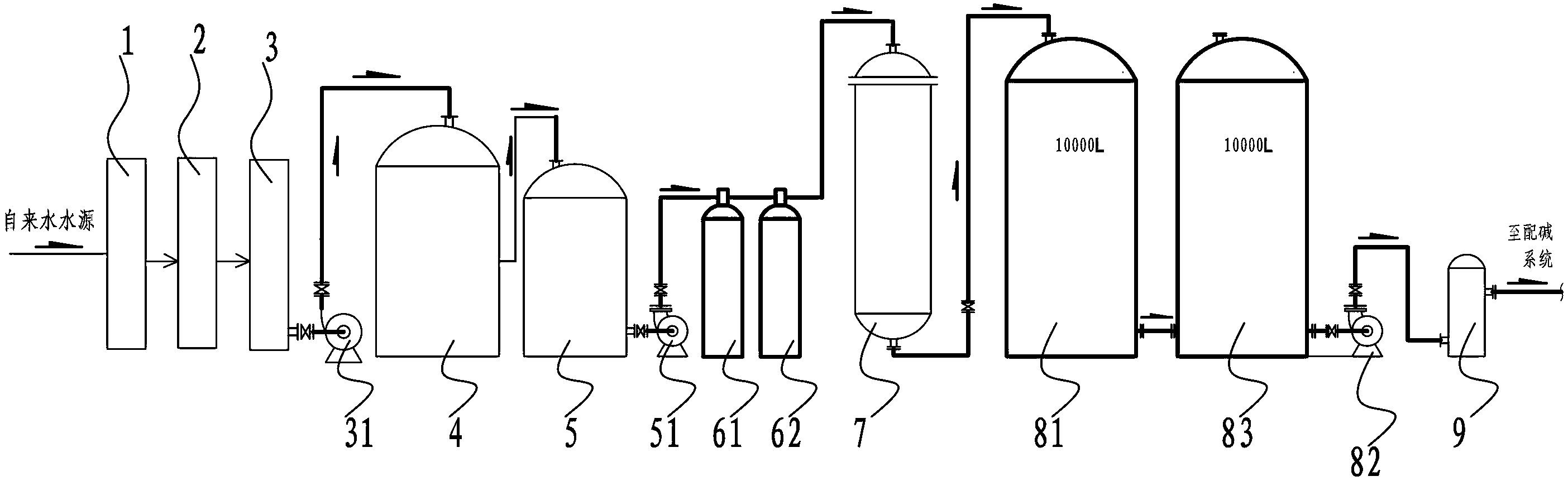

本实用新型涉及水处理利用系统,提供一种电导率低、处理后的纯水质量稳定、水质好的用于钾皂配碱系统的水处理系统,包括依流水线依次连接以对自来水源进行水质处理的多介质过滤器、活性炭过滤器、保安过滤器、反渗透系统、反渗透水箱、混床系统、超纯水箱及精密过滤器，所述反渗透水箱与混床系统之间依次设有阳离子复床及阴离子复床，所述阳离子复床的进水口通过混床增压泵连接反渗透水箱的出水口，所述阳离子复床的出水口连接阴离子复床的进水口，所述阴离子复床的出水口连接混床系统的进水口。
权利要求书
1.一种用于钾皂配碱系统的水处理系统, 包括多介质过滤器、活性炭过滤器、保安过滤器、反渗透系统、反渗透水箱、混床系统、第一超纯水箱及精密过滤器，所述多介质过滤器的进水口连接自来水水源，所述多介质过滤器的出水口连接活性炭过滤器的进水口,所述活性炭过滤器的出水口连接保安过滤器的进水口，所述保安过滤器的出水口通过高压水泵连接反渗透系统的进水口，所述反渗透系统的出水口连接反渗透水箱的进水口，所述反渗透水箱的出水口通过混床增压泵连接混床系统的进水口，所述混床系统的出水口连接第一超纯水箱的进水口，所述第一超纯水箱的出水口通过输送泵连接精密过滤器的进水口，所述精密过滤器的出水口连接松香钾皂的配碱系统,其特征在于：所述反渗透水箱与混床系统之间依次设有阳离子复床及阴离子复床，所述阳离子复床的进水口通过混床增压泵连接反渗透水箱的出水口，所述阳离子复床的出水口连接阴离子复床的进水口，所述阴离子复床的出水口连接混床系统的进水口。
2.根据权利要求1所述的用于钾皂配碱系统的水处理系统,其特征在于：所述第一超纯水箱与精制分离机之间还设有第二超纯水箱。
3.根据权利要求2所述的用于钾皂配碱系统的水处理系统,其特征在于：所述第一超纯水箱与第二超纯水箱的容量为10000L。
说明书
一种用于钾皂配碱系统的水处理系统
技术领域
本实用新型涉及一种水处理利用系统,特别涉及一种用于钾皂配碱系统的水处理系统。
背景技术
歧化松香钾皂主要用作橡胶的乳化剂，在合成橡胶工业乳聚丁苯橡胶、氯丁橡胶、丁腈橡胶、ABS及丁苯/丁腈胶乳均采用歧化松香钾皂作乳化剂。歧化松香钾皂生产过程中，由于钾皂系统配碱用水质量要求非常严格，一般的生活用自来水不能直接引入配碱系统生产，需要经过水处理装置处理后才能引入歧化松香钾皂的配碱系统，如图1，现有的水处理装置,包括多介质过滤器1'、活性炭过滤器2'、保安过滤器3'、反渗透系统4'、反渗透水箱5'、混床系统6'、2000L超纯水箱7'及精密过滤器8'，所述多介质过滤器1'的进水口连接自来水水源，所述多介质过滤器1'的出水口连接活性炭过滤器2'的进水口,所述活性炭过滤器2'的出水口连接保安过滤器3'的进水口，所述保安过滤器3'的出水口通过高压水泵91'连接反渗透系统4'的进水口，所述反渗透系统4'的出水口连接反渗透水箱5'的进水口，所述反渗透水箱5'的出水口通过混床增压泵92'连接混床系统6'的进水口，所述混床系统6'的出水口连接2000L超纯水箱7'的进水口，所述2000L超纯水箱7'的出水口通过输送泵93'连接精密过滤器8'进水口，所述精密过滤器8'的出水口连接歧化松香钾皂的配碱系统。上述传统的水处理系统处理后的纯水质量不够稳定，电导率高，一般在7.5至10μs/cm左右，电阻率在15至16MΩ左右，平均每半个月需停下进行混床内树脂再生一次。因而造成钾皂产品质量波动，还造成停产及成本上升。
发明内容
因此，针对上述的问题，本实用新型提出一种电导率低、处理后的纯水质量稳定、水质好的用于钾皂配碱系统的水处理系统。
为实现上述技术问题，本实用新型采取的解决方案为：一种用于钾皂配碱系统的水处理系统, 包括多介质过滤器、活性炭过滤器、保安过滤器、反渗透系统、反渗透水箱、混床系统、第一超纯水箱及精密过滤器，所述多介质过滤器的进水口连接自来水水源，所述多介质过滤器的出水口连接活性炭过滤器的进水口,所述活性炭过滤器的出水口连接保安过滤器的进水口，所述保安过滤器的出水口通过高压水泵连接反渗透系统的进水口，所述反渗透系统的出水口连接反渗透水箱的进水口，所述反渗透水箱的出水口通过混床增压泵连接混床系统的进水口，所述混床系统的出水口连接第一超纯水箱的进水口，所述第一超纯水箱的出水口通过输送泵连接精密过滤器的进水口，所述精密过滤器的出水口连接歧化松香钾皂的配碱系统,所述反渗透水箱与混床系统之间依次设有阳离子复床及阴离子复床，所述阳离子复床的进水口通过混床增压泵连接反渗透水箱的出水口，所述阳离子复床的出水口连接阴离子复床的进水口，所述阴离子复床的出水口连接混床系统的进水口。
进一步改进的是：所述第一超纯水箱与精制分离机之间还设有第二超纯水箱。
进一步改进的是：所述第一超纯水箱与第二超纯水箱的容量为10000L。
通过采用前述技术方案，本实用新型的有益效果是：本新型用于钾皂配碱系统的水处理系统,所述反渗透水箱与混床系统之间依次设有阳离子复床及阴离子复床，阳离子复床及阴离子复床可降低混床系统的电导率, 使处理后的纯水质量稳定,改造后，电导率在2.0至4.8μs/cm左右，电阻率在16至17.5MΩ左右，水质大幅提高,由原来的每半个月停下进行混床内树脂再生一次，延长至每半年停下再生一次，满足了生产需要，提高了产品质量，降低了成本。进一步：所述第一超纯水箱与精制分离机之间还设有第二超纯水箱,改造后解决了原超纯水箱太小，浪费资源，经常造成后工序用水紧张的缺陷，可进行满负荷生产。
