申请日2013.03.04
公开(公告)日2013.07.31
IPC分类号B01D24/10
摘要
本实用新型公开了一种油田注水管线污水过滤器罐体，罐体底端设置有支架，罐体的上端设有进水口和排气口，下端设有出水口，罐体中设置有上层过滤料、中层过滤料和下层卵石垫层，罐体的上层过滤料的侧壁上开有装滤料口，罐体上部侧壁设有备用口。本实用新型的有益效果是：结构简单紧凑，流程简单使用方便，过滤效率高使用寿命长，降低了生产成本。
权利要求书
1.一种油田注水管线污水过滤器罐体，其特征在于：罐体底端设置有支架， 罐体的上端设有进水口和排气口，下端设有出水口，罐体中设置有上层过滤 料、中层过滤料和下层卵石垫层，罐体的上层过滤料的侧壁上开有装滤料口， 罐体上部侧壁设有备用口。
2.根据权利要求1所述的油田注水管线污水过滤器罐体，其特征在于：所述的 上层过滤料为无烟煤滤料。
3.根据权利要求1所述的油田注水管线污水过滤器罐体，其特征在于：所述的 中层过滤料为石英砂滤料。
说明书
一种油田注水管线污水过滤器罐体
技术领域
本实用新型涉及油田生产设备技术领域，具体地说是一种油田注水管线 污水过滤器罐体。
背景技术
随着油田开发的不断深入，原油含水不断上升，采油污水处理已成为注 水开发油田的重要工作，现有的过滤罐体结构复杂且过滤质量不高，大多为 单层滤料过滤。
实用新型内容
本实用新型的目的是克服现有技术的不足而提供一种结构简单、过滤效 率高的油田注水管线污水过滤器罐体。

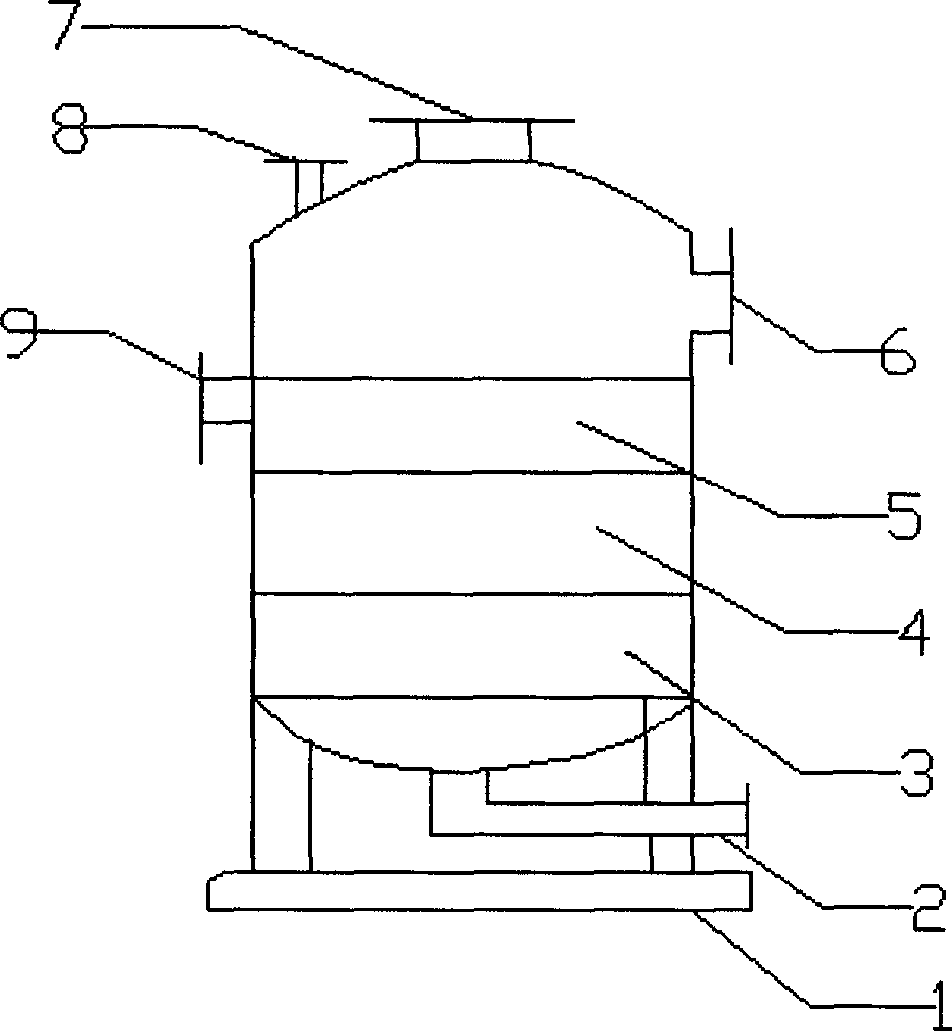

为实现上述目的，本实用新型采用的技术方案是：一种油田注水管线污 水过滤器罐体，罐体底端设置有支架，罐体的上端设有进水口和排气口，下 端设有出水口，罐体中设置有上层过滤料、中层过滤料和下层卵石垫层，罐 体的上层过滤料的侧壁上开有装滤料口，罐体上部侧壁设有备用口。
进一步的，所述的上层过滤料为无烟煤滤料。
进一步的，所述的中层过滤料为石英砂滤料。
采用上述结构后，本实用新型有益效果为：结构简单紧凑，流程简单使 用方便，过滤效率高使用寿命长，降低了生产成本。
