申请日2012.10.16
公开(公告)日2013.05.29
IPC分类号B04B7/08; B04B1/20
摘要
本实用新型公开了一种用于固液分离的污水处理设备，包括机座、罩壳、转鼓、螺旋推料器、差速器、电机、进料口、出液口和排渣口：所述转鼓和螺旋推料器设置在机座上，罩壳设置在转鼓和螺旋推料器的外面，所述转鼓包括直转鼓和锥转鼓，进料口设置在转鼓的中心轴的一端，出液口设置在直转鼓的一端，排渣口设置在锥转鼓的最小端;所述直转鼓、锥转鼓和螺旋推料器都与差速器连接，差速器与电机连接。本用于固液分离的污水处理设备通过增加一条回路管的设计，可以实现对不同浓度的水质进行处理，一个小时的淤泥处理量约为2吨，比以前提高了8倍的处理效率。
权利要求书
1.一种用于固液分离的污水处理设备，其特征在于，包括机座、罩壳、转鼓、螺旋推料器、差速器、电机、进料口、出液口和排渣口：所述转鼓和螺旋推料器设置在机座上，罩壳设置在转鼓和螺旋推料器的外面，所述转鼓包括直转鼓和锥转鼓，进料口设置在转鼓的中心轴的一端，出液口设置在直转鼓的一端，排渣口设置在锥转鼓的最小端;所述直转鼓、锥转鼓和螺旋推料器都与差速器连接，差速器与电机连接。
2.根据权利要求1所述的用于固液分离的污水处理设备，其特征在于，所述出液口连接回用蓄水池，排渣口连接无轴螺旋输送机。
3.根据权利要求1所述的用于固液分离的污水处理设备，其特征在于，所述进料口连接有进料管和回料管，进料管上设置有进料流量计，回料管上设置有阀门。
4.根据权利要求1所述的用于固液分离的污水处理设备，其特征在于，所述机座的下面设置有减震器。
说明书
一种用于固液分离的污水处理设备
技术领域
本实用新型涉及污水处理领域，尤其涉及一种用于固液分离的污水处理设备。
背景技术
现有的污水处理都是采用板框式压滤机和高压柱塞泵进行，板框式压滤机污水处理能力较小，滤布必需定期清洁，机器容易损坏，高压柱塞泵工作时间一长就容易烧坏电机，设备一天的淤泥处理能力约为2吨左右，耗时长，给工人造成操作上的难度加大，浪费人力物力，而且处理的水质也很难保证完全符合环保要求。
因此，现有技术还有待于改进和发展。
发明内容
本实用新型的目的在于提供一种用于固液分离的污水处理设备，旨在解决现有的板框式压滤机和高压柱塞泵等设备处理效率低;浪费人力物力;不能保证水质完全符合环保要求的问题。

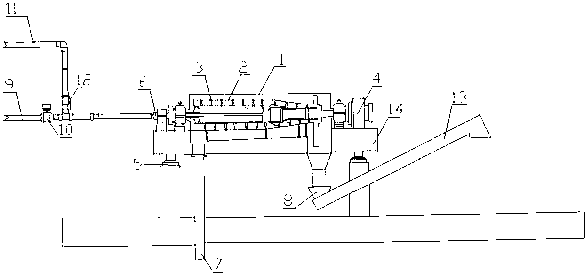

本实用新型的技术方案如下：一种用于固液分离的污水处理设备，其中，包括机座、罩壳、转鼓、螺旋推料器、差速器、电机、进料口、出液口和排渣口：所述转鼓和螺旋推料器设置在机座上，罩壳设置在转鼓和螺旋推料器的外面，所述转鼓包括直转鼓和锥转鼓，进料口设置在转鼓的中心轴的一端，出液口设置在直转鼓的一端，排渣口设置在锥转鼓的最小端;所述直转鼓、锥转鼓和螺旋推料器都与差速器连接，差速器与电机连接。
所述的用于固液分离的污水处理设备，其中，所述出液口连接回用蓄水池，排渣口连接无轴螺旋输送机。
所述的用于固液分离的污水处理设备，其中，所述进料口连接有进料管和回料管，进料管上设置有进料流量计，回料管上设置有阀门。
所述的用于固液分离的污水处理设备，其中，所述机座的下面设置有减震器。
本实用新型的有益效果：本实用新型通过提供一种用于固液分离的污水处理设备，通过增加一条回路管的设计，可以实现对不同浓度的水质进行处理，一个小时的淤泥处理量约为2吨，比以前提高了8倍的处理效率。
