申请日2012.10.16
公开(公告)日2013.03.27
IPC分类号C02F3/30
摘要
本实用新型公开了一种膜处理一体化污水处理装置，涉及一种污水处理与中水回用水处理设备，具体为一种膜处理污水处理装置。包括箱体(1)，通过隔板将箱体(1)分割为缺氧区、生化曝气与膜处理区、储泥区和设备间，本实用新型一体化设计，结构紧凑，所有设备都设置在箱体(1)内，全自动运行，运行管理方便。
权利要求书
1.一种膜处理一体化污水处理装置，其特征在于：包括箱体(1)，通过箱 体(1)内隔板将箱体(1)分割为缺氧区、生化曝气与膜处理区、储泥区和 设备间，结构紧凑，一体化设计。
2.根据权利要求1所述的膜处理一体化污水处理装置，其特征在于：缺氧 区底部设置有打孔进水布水管(2)，污水进入缺氧区通过布水管均匀布水， 缺氧区中部设置有高效生物填料(3)。
3.根据权利要求1所述的膜处理一体化污水处理装置，其特征在于：膜处 理区底部设置有开孔进水布水管(4)、开孔曝气管(5)、开孔污泥管(6)、 MBR膜(7)、出水管(8)。
4.根据权利要求1所述的膜处理一体化污水处理装置，其特征在于：设备 间内隔板将设备间分为上下若干层，隔板上设置有设备上下孔，设备间内各 层分别设置有曝气风机(9)、污泥回流泵(10)、清水抽吸泵(11)以及 出水管(12)，底部设置有排水管(13)，上层设置有控制柜(14)。
5.根据权利要求1所述的膜处理一体化污水处理装置，其特征在于：缺氧 区、生化曝气与膜处理区、储泥区和设备间顶部设置有透气管(17)和封闭 式检修人孔(15)。
6.根据权利要求1所述的膜处理一体化污水处理装置，其特征在于：膜处 理区透气管上设置有电磁阀或者电动阀。
说明书
一种膜处理一体化污水处理装置
技术领域
本实用新型涉及涉及一种污水处理与中水回用水处理设备，具体为一种膜 处理的一体化污水处理装置。
背景技术
MBR膜处理由膜分离组件和生物反应器二部分组成。一体式MBR工艺是 将膜组件直接安置在生物反应器中，通过工艺泵的负压抽吸作用得到膜过滤 出水。由于膜浸没在反应器的混合液中，因此也称为浸没式或淹没式MBR。 一体式MBR具有工艺简单、运行费用低和出水水质好等优点。在生物反应器 内放置0.1微米的微/超滤膜，可过滤截留全部胶体污染物质与细菌、大部 分病毒，并通过活性污泥消化分解污染物质，膜产水优质稳定，只需较少的 消毒剂用量就能消灭剩余的病毒：如排入城市污水处理厂也将显著减轻残余 消毒剂对生物处理系统的破坏作用。优越的处理性能使MBR膜处理在工程应 用中取得了相当大的成绩，但是因占地大，管理不方便等缺点而不能广泛推 广。
实用新型内容
本实用新型要解决的技术问题是提供一种膜处理一体化污水处理装置， 解决现有MBR膜处理的占地大，管理不方便等问题。为解决上述问题，本实 用新型采用如下技术方案：包括箱体(1)，通过箱体(1)内隔板将箱体(1) 分割为缺氧区、生化曝气与膜处理区、储泥区和设备间，结构紧凑，一体化 设计。

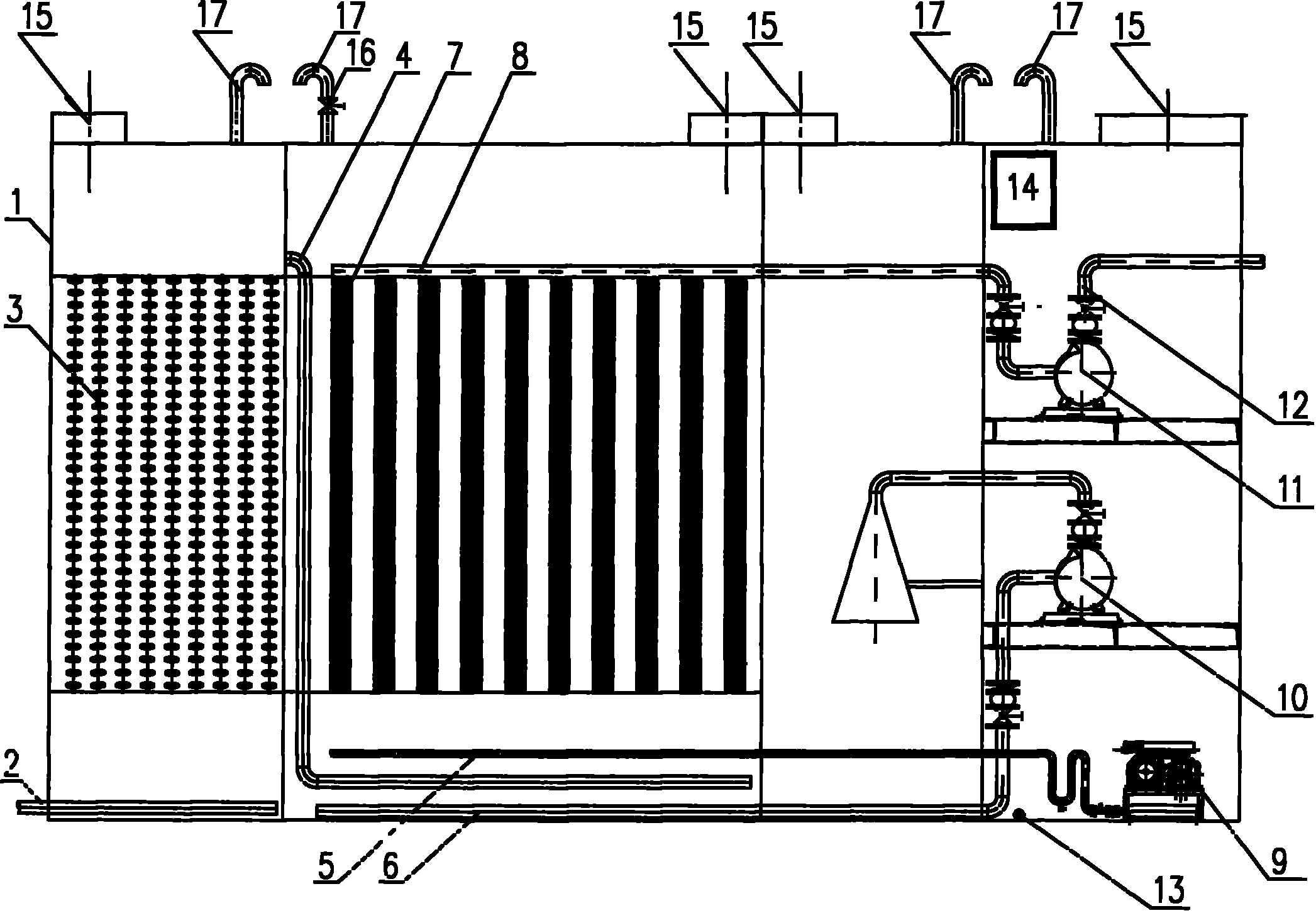

缺氧区底部设置有打孔进水布水管(2)，污水进入缺氧区通过布水管均 匀布水，缺氧区中部设置有高效生物填料(3);膜处理区底部设置有开孔 进水布水管(4)、开孔曝气管(5)、开孔污泥管(6)、MBR膜(7)、出 水管(8);设备间内隔板将设备间分为上下若干层，隔板上设置有设备上 下孔，设备间内各层分别设置有曝气风机(9)、污泥回流泵(10)、清水 抽吸泵(11)以及出水管(12)，底部设置有排水管(13)，上层设置有控 制柜(14);缺氧区、生化曝气与膜处理区、储泥区和设备间顶部设置有透 气管(17)和封闭式检修人孔(15);膜处理区透气管上设置有电磁阀或者 电动阀(16)。
本实用新型优点在于：一体化设计，结构紧凑，占地省，所有设备都设置在 箱体内，全自动运行，运行管理方便。
