申请日2012.10.16
公开(公告)日2013.03.27
IPC分类号C02F9/14
摘要

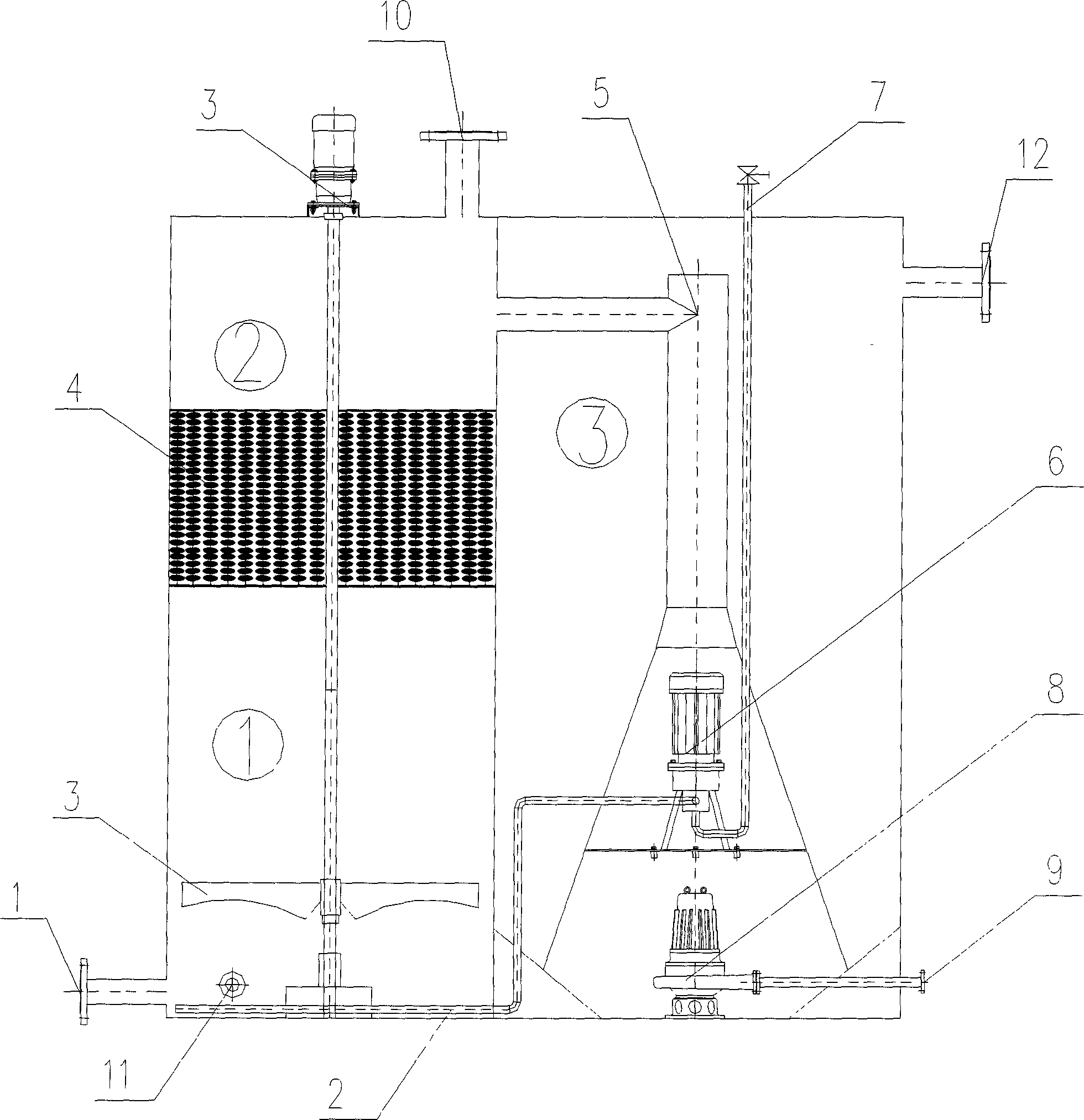

本实用新型公开了一种污泥回流与曝气一体污水处理装置，涉及一种污水处理装置，特别是污泥回流与曝气一体化装置，主要由污泥回流与原水混合区①、生化反应区②、沉淀区③三部分组成，污泥回流与原水混合区①包括进水管(1)和污泥回流与曝气管(2)、搅拌机(3)，生化反应区②为悬挂式生物填料(4)，沉淀区③为竖流沉淀方式，包括竖流管(5)、污泥回流泵(6)、空气调节管(7)、排泥泵(8)、排泥管(9)，以及附属的排气口(10)、排空口(11)、出水口(12)和相应的管道以及支架。本实用新型一体化设计、结构新颖、设备少、投资省，适用于小型的污水处理。
权利要求书
1.一种污泥回流与曝气一体污水处理装置，其特征在于：主要由污泥回流 与原水混合区①、生化反应区②、沉淀区③三部分组成，污泥回流与原水混 合区①包括进水管(1)和污泥回流与曝气管(2)、搅拌机(3)，生化反 应区②为悬挂式生物填料(4)，沉淀区③为竖流沉淀方式，包括竖流管(5)、 污泥回流泵(6)、空气调节管(7)、排泥泵(8)、排泥管(9)，以及附 属的排气口(10)、排空口(11)、出水口(12)和相应的管道以及支架。
2.根据权利要求1所述的一种污泥回流与曝气一体污水处理装置，其特征 在于：沉淀区③设置有污泥回流泵(6)，既有污泥回流的作用，也有曝气 的作用。
3.根据权利要求1所述的一种污泥回流与曝气一体污水处理装置，其特征 在于：生化反应区②设置有高效悬挂式生物填料(4)。
4.根据权利要求1所述的一种污泥回流与曝气一体污水处理装置，其特征 在于：污泥回流与原水混合区①设置有慢速搅拌机(3)。
说明书
一种污泥回流与曝气一体污水处理装置
技术领域
本实用新型涉及一种污水处理装置，主要去除污水中生化指标和污泥，达 到净化污水的效果，特别是污泥回流与曝气一体污水处理装置。
背景技术
现有的污泥回流与曝气污水处理装置一般都是分体式的，占地大、设备 多、投资高。
实用新型内容
本实用新型要解决的技术问题是提供一种污泥回流与曝气一体污水处理 装置，解决现有污泥回流与曝气污水处理装置占地大、设备多、投资高等问 题。为解决上述问题，本实用新型采用如下技术方案：主要由污泥回流与原 水混合区①、生化反应区②、沉淀区③三部分组成，污泥回流与原水混合区 ①包括进水管(1)和污泥回流与曝气管(2)、搅拌机(3)，生化反应区 ②为悬挂式生物填料(4)，沉淀区③为竖流沉淀方式，包括竖流管(5)、 污泥回流泵(6)、空气调节管(7)、排泥泵(8)、排泥管(9)，以及附 属的排气口(10)、排空口(11)、出水口(12)和相应的管道以及支架。
沉淀区③设置有污泥回流泵(6)，既有污泥回流的作用，也有曝气的作 用;生化反应区②设置有高效悬挂式生物填料(4);污泥回流与原水混合 区①设置有慢速搅拌机(3)。
本实用新型优点在于：一体化设计、结构新颖、设备少、投资省、耗能 低、管理方便。
