申请日2012.10.16
公开(公告)日2013.03.27
IPC分类号C02F1/52; C02F1/40
摘要
本实用新型公开了一种含工业油脂污水处理装置，涉及一种污水处理装置，特别是涉及含油污水处理设备，包括本体(1)，以及设置于本体(1)并与之相连接的进水口(2)、出水口(3)、出油口(6)、排气口(7)、排渣口(8)、观察口(9)，设置于本体(1)下部的混合搅拌装置(4)，设置于本体(1)顶部的絮凝反应搅拌装置(5);本实用新型集微混合、絮凝、除油脂一体化设计，占地小、污水处理效果好、管理方便。
权利要求书
1.一种含工业油脂污水处理装置，其特征在于：包括本体(1)，以及设置 于本体(1)并与之相连接的进水口(2)、出水口(3)、出油口(6)、排 气口(7)、排渣口(8)、观察口(9)，设置于本体(1)下部的混合搅拌 装置(4)，设置于本体(1)顶部的絮凝反应搅拌装置(5)。
2.根据权利要求1所述的一种含工业油脂污水处理装置，其特征在于：本 体(1)下部设置有混合搅拌装置(4)，其作用在于絮凝药剂与含油废水充 分混合。
3.根据权利要求1所述的一种含工业油脂污水处理装置，其特征在于：本 体(1)顶部设置有絮凝反应搅拌装置(5)，其作用在于将絮凝药剂与含油 废水充分反应，采用间断式运转。
4.根据权利要求1所述的一种含工业油脂污水处理装置，其特征在于：观 察口(9)为玻璃视镜，其作用在于在于观察反应程度。
5.根据权利要求1所述的一种含工业油脂污水处理装置，其特征在于：本 装置污水由下而上，流速均匀，冲击少，排水均匀，排出的油含水量低。
说明书
一种含工业油脂污水处理装置
技术领域
本实用新型涉及一种污水处理装置，主要去除水中工业油脂，具体为一种 含工业油脂污水处理装置。
背景技术
随着城市化和工业的发展，机械设备的数量日益增多，随之产生的含油 废水量也越来越大，现有油脂污水处理设备去除繁琐，去除效果不理想，并 且往往增加了空压机气浮设备，噪音大，耗能高。
实用新型内容

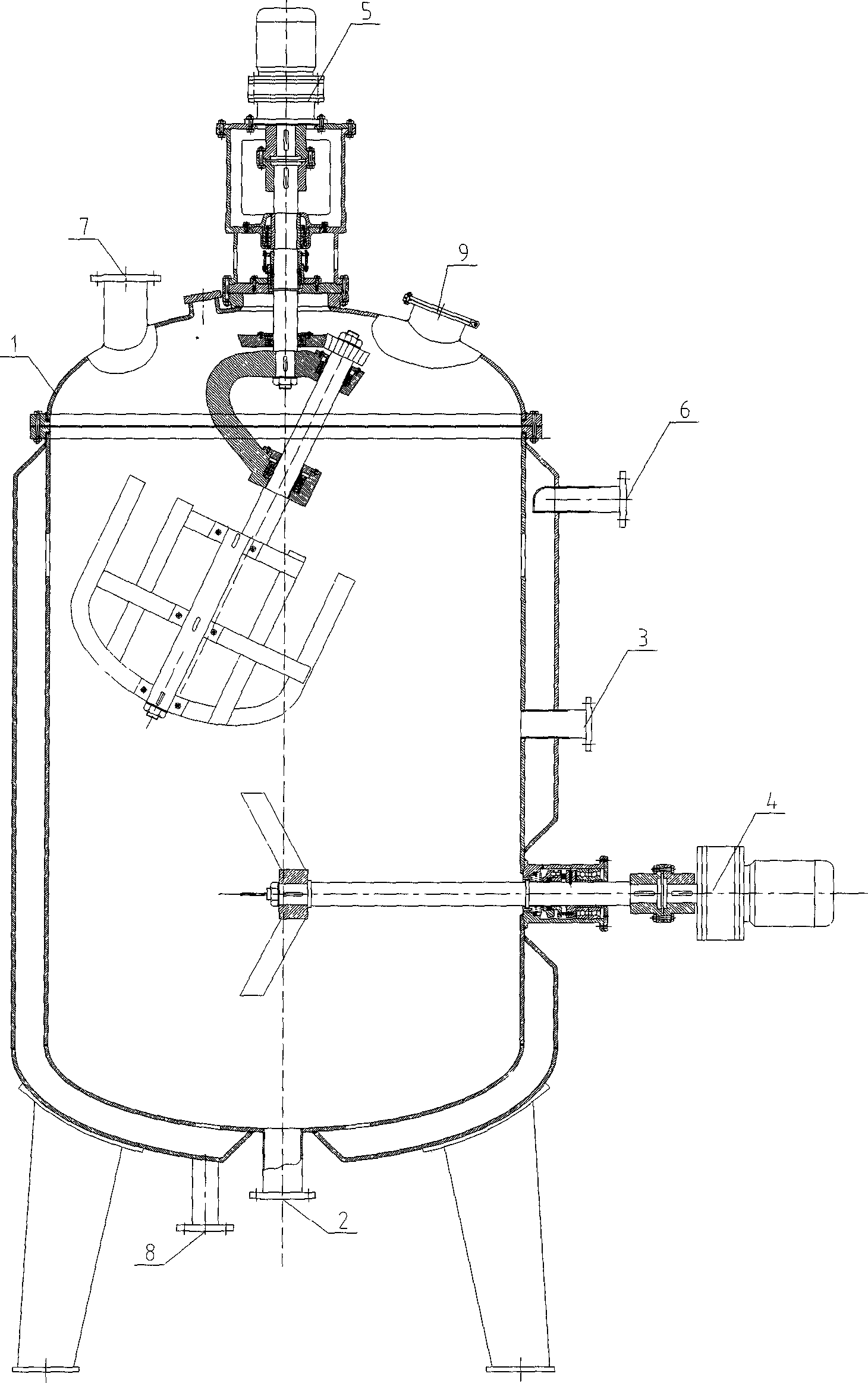

本实用新型要解决的技术问题是提供一种含工业油脂污水处理装置，解 决现有油脂污水处理设备去除繁琐，去除效果不理想，并且往往增加了空压 机气浮设备，噪音大，耗能高等问题。为解决上述问题，本实用新型采用如 下技术方案：包括本体(1)，以及设置于本体(1)并与之相连接的进水口 (2)、出水口(3)、出油口(6)、排气口(7)、排渣口(8)、观察口 (9)，设置于本体(1)下部的混合搅拌装置(4)，设置于本体(1)顶部 的絮凝反应搅拌装置(5)。
本体(1)下部设置有混合搅拌装置(4)，其作用在于絮凝药剂与含 油废水充分混合;本体(1)顶部设置有絮凝反应搅拌装置(5)，其作用在 于将絮凝药剂与含油废水充分反应，采用间断式运转;观察口(9)为玻璃 视镜，其作用在于在于观察反应程度;本装置污水由下而上，流速均匀，冲 击少，排水均匀，排出的油含水量低。
本实用新型优点在于：集微混合、絮凝、除油脂一体化设计，占地小、无噪 声、污水处理效果好、管理方便。
