申请日2012.10.16
公开(公告)日2013.03.27
IPC分类号C02F9/04
摘要
本实用新型公开了一种自动加药旁流综合水处理器,涉及一种循环水的综合水处理装置,特别是加药与净化水处理设备,包括进水与提升部分、净化部分、自动加药部分与出水部分。本实用新型一体化设计,结构紧凑而新颖,占地少,能有效而全面综合的解决循环水处理难题。
权利要求书
1.一种自动加药旁流综合水处理器,其特征在于:包括进水与提升部分、 净化部分、自动加药部分与出水部分。
2.根据权利要求1所述的一种自动加药旁流综合水处理器,其特征在于: 进水与提升部分包括进水口(1)和水泵(5),以及水泵(5)进出口两端 的阀门(2)、止回阀(3)、软接头(4)。
3.根据权利要求1所述的一种自动加药旁流综合水处理器,其特征在于: 净化部分主要是管道式过滤装置(6)和相应的连接管道。
4.根据权利要求1所述的一种自动加药旁流综合水处理器,其特征在于: 自动加药部分与出水部分包括加药罐(7)以及设置于加药罐(7)内的固体 药剂(8)和出水口(9)。
5.根据权利要求1所述的一种自动加药旁流综合水处理器,其特征在于: 以上装置固定在基座(10)上。
说明书
一种自动加药旁流综合水处理器
技术领域
本实用新型涉及一种自动加药旁流综合水处理器,主要去除原水中颗粒物 质,入铁锈、沙石等,处理后的水再自动投加防锈阻绣杀菌灭藻药剂,采用 自动溶解与稀释投加方式,具体为一种自动加药旁流综合水处理器。
背景技术
现在的旁流综合水处理器处理效果不理想,管道与设备内锈迹多,影响设 备的正常运行。
实用新型内容
本实用新型要解决的技术问题是提供一种自动加药旁流综合水处理器, 解决现有旁流综合水处理器处理效果不理想,管道与设备内锈迹多,影响设 备的正常运行等问题。为解决上述问题,本实用新型采用如下技术方案:包 括进水与提升部分、净化部分、自动加药部分与出水部分。

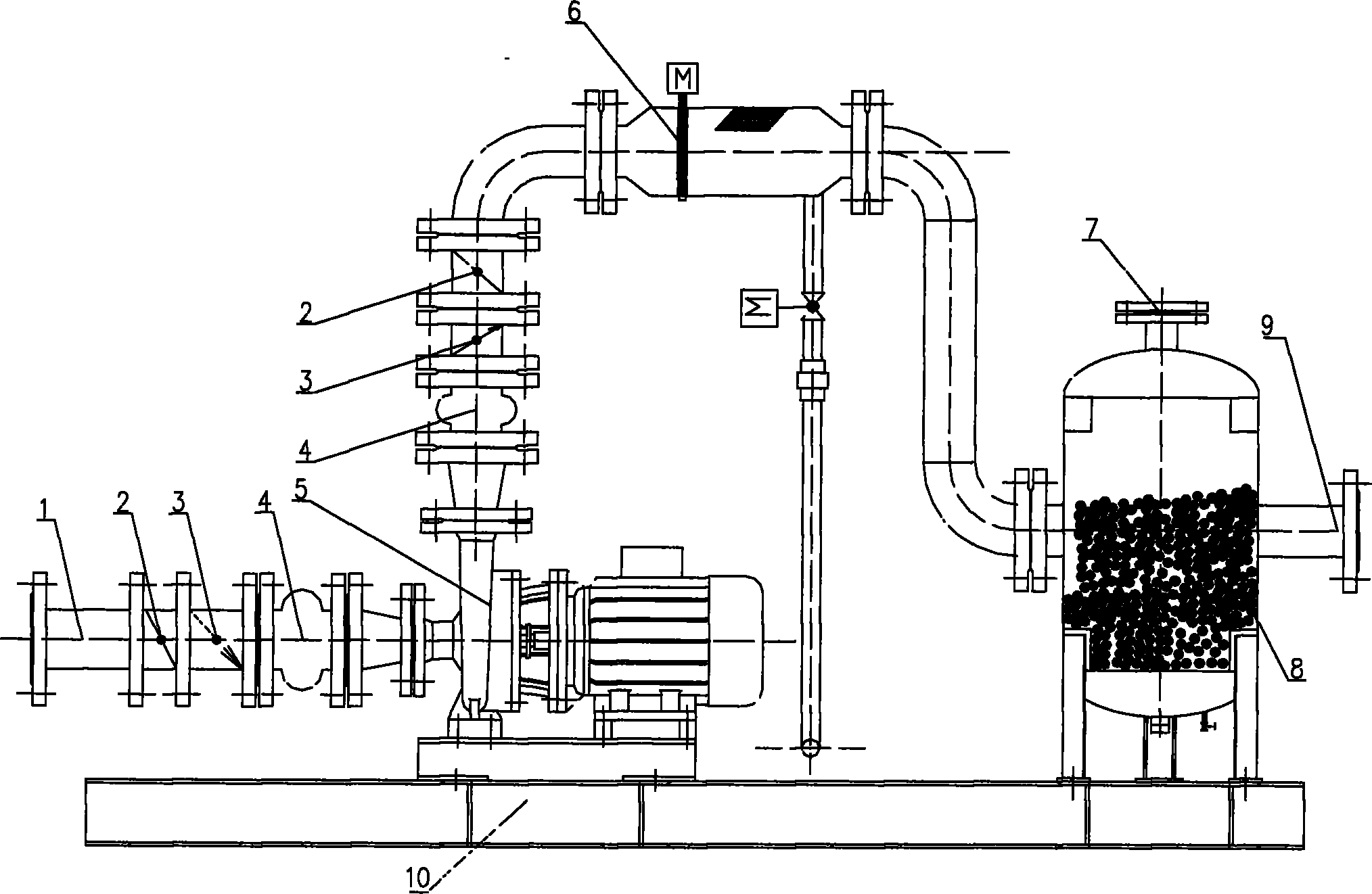

进水与提升部分包括进水口(1)和水泵(5),以及水泵(5)进出口两 端的阀门(2)、止回阀(3)、软接头(4);净化部分主要是管道式过滤 装置(6)和相应的连接管道;自动加药部分与出水部分包括加药罐(7)以 及设置于加药罐(7)内的固体药剂(8)和出水口(9);以上装置固定在 基座(10)上。
本实用新型优点在于:一体化设计,结构紧凑而新颖,处理效果好,采用自 动溶解与稀释投加方式,无动力加药,耗能低。
