申请日2012.10.16
公开(公告)日2013.04.10
IPC分类号C02F1/32
摘要
本实用新型涉及紫外线污水循环消毒系统，属于污水处理技术领域。本实用新型消毒效率高、无污染、安全性高、操作简便。紫外线设施的一次投资主要有紫外线灯架、紫外线灯管、清洗装置。设备操作简单，便于运行管理和实现自动化。紫外循环多次后排放的废水中细菌残留量明显减少，增强了杀菌能力，改善了传统加氯消毒装置对水环境可能造成的二次污染，以及由于紫外区停留时间限制对水中致病微生物杀灭不充分的现象。
权利要求书
1.紫外线污水循环消毒系统，包括检测系统及污水循环消毒系统，其特征在于： 检测系统连接污水循环消毒系统。

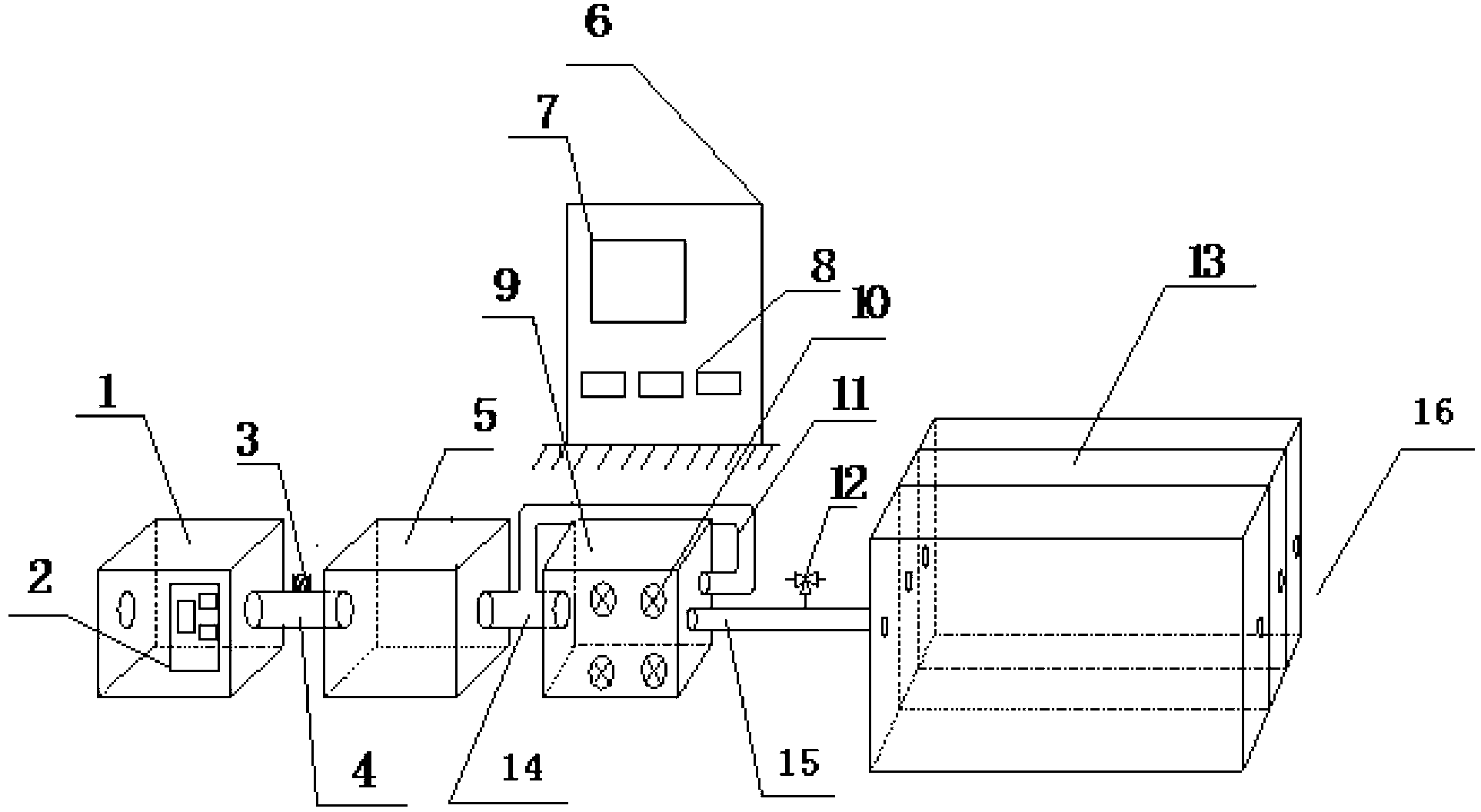

2.根据权利要求1所述的紫外线污水循环消毒系统，污水循环消毒系统包括在 线监测单元(2)，调节单元(5)，紫外循环消毒单元(9)及排水单元(13),其 特征在于：在线监测单元(2)包括进水单元(1)，进水单元(1)与调节单元 (5)的一侧之间设置水管一(4)，所述水管一(4)内部设置管道泵(3)，水 管一(4)使进水单元(1)与调节单元(5)连通;调节单元(5)的另一侧与 紫外循环消毒单元(9)的一侧之间设置水管二(14)，所述水管二(14)使调 节单元(5)与紫外循环消毒单元(9)连通，水管二(14)与循环管道(11) 的一端连通，循环管道(11)的另一端连接紫外循环消毒单元(9)的另一侧， 所述循环管道(11)的另一端与紫外循环消毒单元(9)的另一侧连通，紫外循 环消毒单元(9)的内壁上设置紫外灯(10);紫外循环消毒单元(9)的另一侧 与排水箱(16)之间设置水管三(15)，所述水管三(15)使紫外循环消毒单元 (9)与排水单元(13)连通，水管三(15)上设置三通阀(12)。
3.根据权利要求1所述的紫外线污水循环消毒系统，其特征在于：检测系统包 括操作平台(6)，多元检测系统(7)及废水识别排放系统(8);操作平台(6) 内有多元检测系统(7)及废水识别排放系统(8)，多元检测系统(7)连接紫 外循环消毒单元(9)，废水识别排放系统(8)连接紫外循环消毒单元(9)。
4.根据权利要求1所述的紫外线污水循环消毒系统，其特征在于：排水箱(16) 由3个排水单元(13)构成,所述每个排水单元(13)的体积大小形状相同。
说明书
紫外线污水循环消毒系统
技术领域
本实用新型涉及紫外线污水循环消毒系统，属于污水处理技术领域。
背景技术
污水消毒方法分为物理消毒方法和化学消毒方法。目前，氯化法消毒仍是 应用最广的化学消毒方法;然而氯气是一种具有强烈刺激性的有毒气体,其在运 输和使用过程中易发生泄漏和爆炸。氯氧化性强,氯易与水中有机物发生反应并 对消毒产生干扰,另外其反应产物为卤代烃、氯仿、三氯甲烷、多氯联苯等有毒 物质，这些有毒物质还是致癌、致畸、致突变的“三致”物质，如THMs等卤化 有机物。物理消毒方法和化学消毒方法都具有杀菌效率低、消毒水量少、成本 高的缺点
紫外线消毒技术是一种有效的消毒技术，紫外线消毒技术克服了物理消毒 方法和化学消毒方法的杀菌效率低、消毒水量少、成本高的缺点，紫外线消毒 不产生任何二次污染物，消毒灭菌同时可去除难降解有机物;它以高效率、广 谱性、长寿命、无污染等其他消毒手段无法比拟的优点，紫外线消毒技术应用 在污水消毒具有广泛的应用前景。近年来紫外线消毒逐渐得到广泛应用。但紫 外线只有在充足的紫外光照射下，消毒才能彻底发挥作用。现如今的紫外消毒 装置由于受到面积以及安全保障的限制，都未能使消毒彻底，污水中残留的病 菌极易使水体受到二次污染。
发明内容
为了克服上述的不足，本实用新型的目的在于提供一种紫外线污水循环消 毒系统。
本实用新型包括检测系统及污水循环消毒系统，检测系统连接污水循环消 毒系统。
所述污水循环消毒系统包括在线监测单元，调节单元，紫外循环消毒单元 及排水单元,在线监测单元包括进水单元，进水单元与调节单元的一侧之间设置 水管一，所述水管一内部设置管道泵，水管一使进水单元与调节单元连通;调 节单元的另一侧与紫外循环消毒单元的一侧之间设置水管二，所述水管二使调 节单元与紫外循环消毒单元连通，水管二与循环管道的一端连通，循环管道的 另一端连接紫外循环消毒单元的另一侧，所述循环管道的另一端与紫外循环消 毒单元的另一侧连通，紫外循环消毒单元的内壁上设置紫外灯;紫外循环消毒 单元的另一侧与排水箱之间设置水管三，所述水管三使紫外循环消毒单元与排 水单元连通，水管三上设置三通阀。
所述检测系统包括操作平台，多元检测系统及废水识别排放系统;操作平 台内有多元检测系统及废水识别排放系统，多元检测系统连接紫外循环消毒单 元，废水识别排放系统连接紫外循环消毒单元。
所述排水箱由3个排水单元构成,所述每个排水单元的体积大小形状相同。
本实用新型的工作原理：使用本发明时，将经前处理过的废水排入进水单 元，通过在线监测单元对此时的废水进行初步了解，继而将废水导入调节单元， 使部分废水先流入紫外循环消毒单元，进行多次循环，且同步进行多元检测和 废水识别排放，使排水生物指标达到要求的废水根据毒性级别进行中水回用、 工业用水等不同最终处理途径。
本实用新型的有益效果：消毒效率高、无污染、安全性高、操作简便。紫外 线设施的一次投资主要有紫外线灯架、紫外线灯管、清洗装置。设备操作简单， 便于运行管理和实现自动化。紫外循环多次后排放的废水中细菌残留量明显减 少，增强了杀菌能力，改善了传统紫外消毒装置对水环境造成的二次污染。由 于配备的多元检测装置能通过评价废水综合毒性强度，对废水进一步加以分类， 改进了不同水质的运用范围的唯一性，即可根据水质的毒性级别，将其归属于 特有的处理途径，使其拥有相应的运用价值，对水资源的节约起到一定的作用。 与此同时，完善了紫外线长期使用的安全性，循环消毒单元不仅加强了紫外照 射的时间，提高了杀菌消毒效率，而且能够区分排水毒性级别，在废水最终处 理途径的选择上发挥了很大作用。
