申请日2012.10.16
公开(公告)日2013.03.27
IPC分类号C02F9/12
摘要

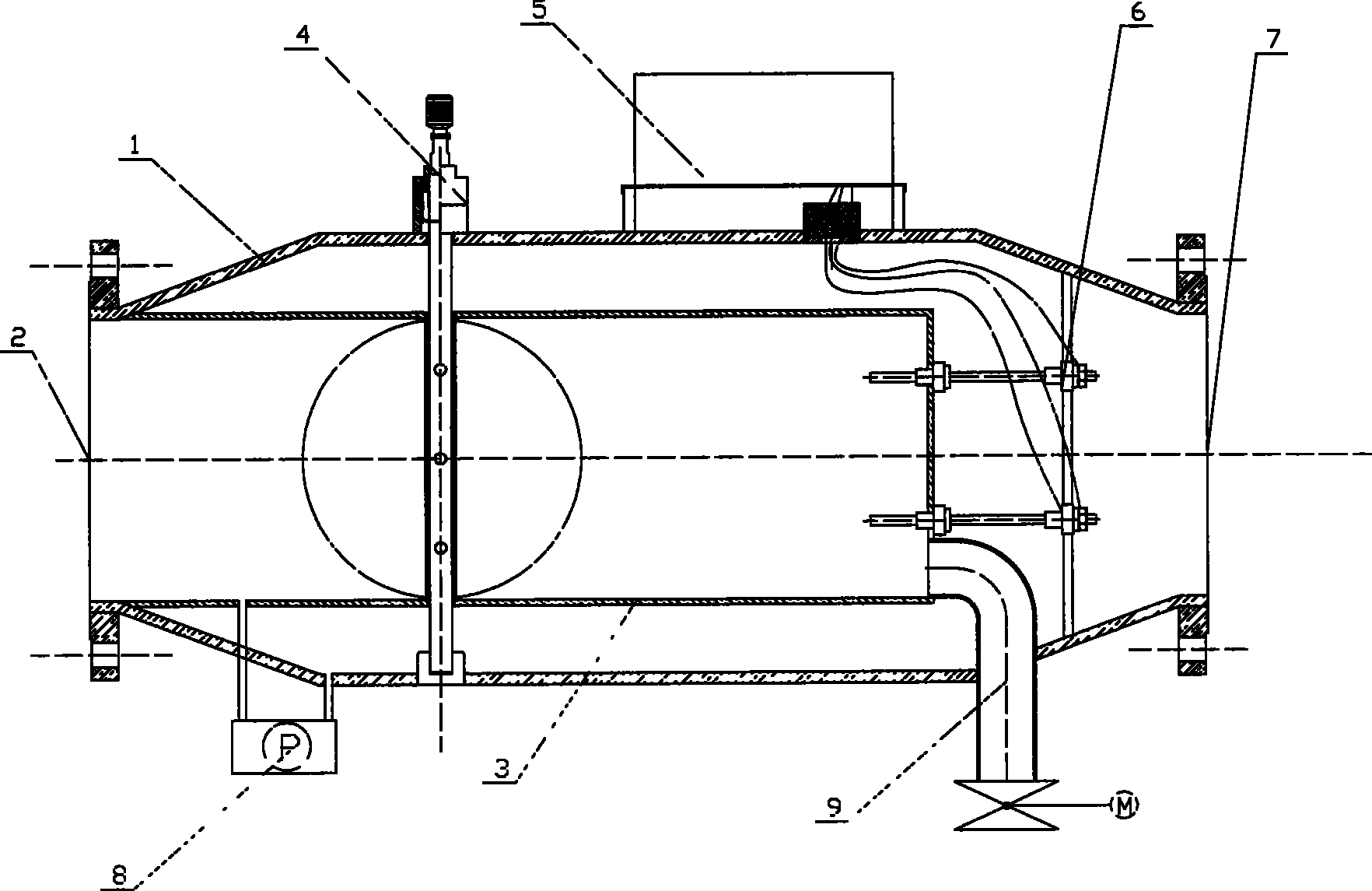

本实用新型公开了一种自动排污综合水处理器，涉及一种净水装置，特别是循环水处理装置，包括壳体(1)，以及设置于壳体(1)一端并与之相连接的进水口(2)和差压变送器(8)，设置于壳体(1)另一端并与之相连接的出水口(7)以及排污管(9)，壳体(1)上部设置有射频发射器(5)，壳体(1)内设置有过滤网筒(3)、电动阀板(4)、若干射频转换器(6)，本实用新型具体为过滤与除垢、杀菌、灭藻功能，除垢效率高，结构简单而且易于实施。
权利要求书
1.一种自动排污综合水处理器，其特征在于：由进水与过滤部分、微电子 物理处理与出水、冲洗排污三部分组成。
2.根据权利要求1所述的一种自动排污综合水处理器，其特征在于：进水 与过滤部分包括设置于壳体(1)一端并与之相连接的进水口(2)和过滤网 筒(3)，网筒网孔直径或者间隙为0.05mm～5mm，开孔率为5%～80%。
3.根据权利要求1所述的一种自动排污综合水处理器，其特征在于：微电 子物理处理与出水包括壳体(1)另一端并与之相连接的出水口(7)、射频 发射器(5)、射频转换器(6)。
4.根据权利要求1所述的一种自动排污综合水处理器，其特征在于：冲洗 排污部分包括电动阀板(4)和差压变送器(8)。
说明书
一种自动排污综合水处理器
技术领域
本实用新型涉及一种自动排污综合水处理器，涉及一种综合水处理装置， 特别是一种全物理处理方式的具有过滤、除垢、杀菌、灭藻的水处理装置。
背景技术
现有的自动排污与过滤以及除垢为一体的水处理装置各式各样，但效果 都很差，其原因有两方面，一方面过滤不理想，容易堵塞，维护繁琐，滤芯 使用周期短;另一方面除垢、杀菌、灭藻效果比较差，用水设备经常出现锈 斑锈垢，严重影响设备的运行。
实用新型内容
本实用新型要解决的技术问题是提供一种自动排污综合水处理器，滤解 决现有的自动排污与过滤以及除垢为一体的水处理装置过滤不理想，容易堵 塞，维护繁琐，滤芯使用周期短;除垢、杀菌、灭藻效果比较差，用水设备 经常出现锈斑锈垢，严重影响设备的运行等问题。为解决上述问题，本实用 新型采用如下技术方案：由进水与过滤部分、微电子物理处理与出水、冲洗 排污三部分组成。
进水与过滤部分包括设置于壳体(1)一端并与之相连接的进水口(2) 和过滤网筒(3)，网筒网孔直径或者间隙为0.05mm～5mm，开孔率为5%～80%; 微电子物理处理与出水包括壳体(1)另一端并与之相连接的出水口(7)、 射频发射器(5)、射频转换器(6);冲洗排污部分包括电动阀板(4)和 差压变送器(8)。
本实用新型优点在于：具有高效过滤与除垢、杀菌、灭藻功能，除垢效 率高，结构简单，运行安全可靠，而且易于实施。
