申请日2013.01.11
公开(公告)日2013.07.31
IPC分类号C02F11/12
摘要
本实用新型公开了一种双辊对压污泥脱水设备，为解决现有的设备压滤空间侧面敞开，导致的污泥在脱水过程中从侧面泄漏、造成脱水率减低、出泥含水率高以及滤布跑偏等问题而设计。本实用新型双辊对压污泥脱水设备，包括压带、滤布、位于压带内侧的若干上辊以及位于滤布内侧的若干下辊;所述压带与所述滤布之间设有用以污泥脱水的压滤空间;所述双辊对压污泥脱水设备还包括侧封条;所述侧封条、所述压带以及所述滤布紧密配合形成所述压滤空间的侧面密封结构。本实用新型具有结构简单，使用方便，设备成本低，运行费用低，压滤效果好、滤布不会跑偏等多重优点。
权利要求书
1.一种双辊对压污泥脱水设备，包括压带、滤布、位于压带内侧的若干上辊以及位于滤布内侧的若干下辊;所述压带与所述滤布之间设有用以污泥脱水的压滤空间;其特征在于，所述双辊对压污泥脱水设备还包括侧封条;所述侧封条、所述压带以及所述滤布紧密配合形成所述压滤空间的侧面密封结构。
2.根据权利要求1所述的双辊对压污泥脱水设备，其特征在于，所述下辊均两端向下凹陷形成导向槽;所述滤布内侧两端均固定连接有导向条;所述导向条至少局部位于所述导向槽内。
3.根据权利要求2所述的双辊对压污泥脱水设备，其特征在于，所述侧封条固定连接在所述滤布外侧的两端。
4.根据权利要求3所述的双辊对压污泥脱水设备，其特征在于，所述侧封条、所述滤布以及所述导向条三者通过螺栓、硫化或粘黏连接。
5.根据权利要求4所述的双辊对压污泥脱水设备，其特征在于，
所述导向条由一条状结构首尾连接而成，且连接处形成的连接缝为导向条连接缝;
所述侧封条由一条状结构首尾连接而成，且连接处形成的连接缝为侧封条连接缝;
所述导向条连接缝与所述侧封条连接缝之间相互错开。
6.根据权利要求1或2所述的双辊对压污泥脱水设备，其特征在于，所述侧封条固定连接在所述压带外侧的两端。
说明书
双辊对压污泥脱水设备
技术领域
本实用新型涉及污泥脱水处理设备，尤其涉及一种双辊对压污泥脱水设备。
背景技术
如图1所示，目前双辊对压式污泥脱水设备，包括压带02、被压带02包围 的若干上辊04、滤布01，被滤布01包围的若干下辊03;压带02与滤布01之 间留有压滤空间05;位于压滤空间05之间的泥饼沿箭头方向运动且通过上下辊 之间的压力进行脱水。所述的双辊对压式污泥脱水设备，上下辊之间压榨力大， 压榨时间短，出泥饼含水率大大降低了。
然而该设备在实际应用中存在以下问题
1：上下辊之间的压滤空间05没有进行侧面密封，污泥在上下辊的压力下 往两边跑导致泥饼的泄漏，从而降低了泥饼的厚度，从而降低了泥饼的出水率， 从而经处理后的泥饼的含水率还没有达到理想水平，降低了设备的处理能力;
2：为防止滤布跑偏，需额外的设置滤布纠偏系统;所述滤布纠偏系统包括 跑偏传感器、纠偏辊、气缸、空压机以及电控装置等，使得设备结构变得复杂， 设备成本高，且不能彻底的解决滤布跑偏问题;
实用新型内容
为克服上述问题，本实用新型提供一种设备有效功率高，出泥饼后含水率 更低的双辊对压污泥脱水设备。

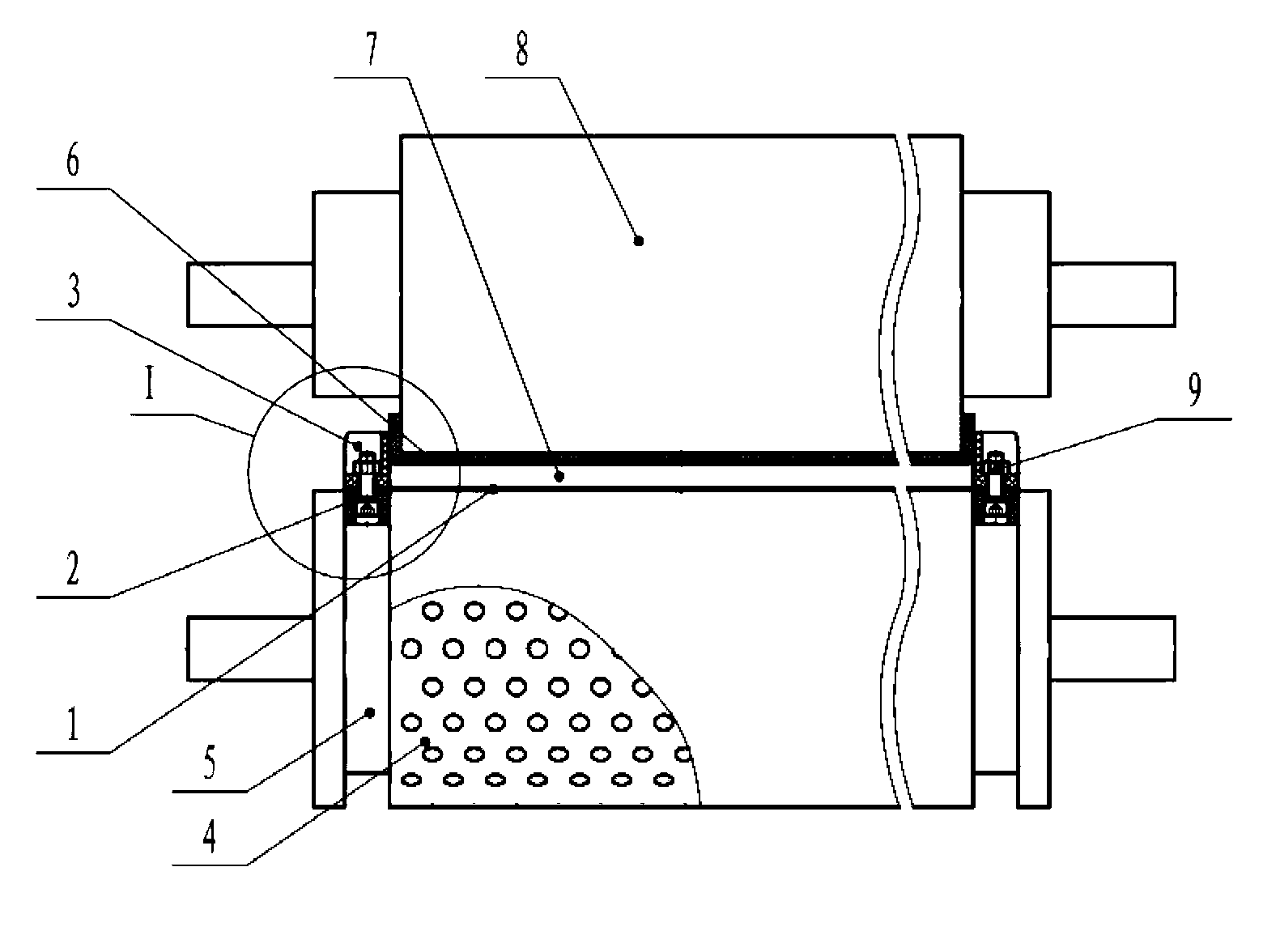

为达上述目的，本实用新型双辊对压污泥脱水设备，包括压带、滤布、位 于压带内侧的若干上辊以及位于滤布内侧的若干下辊;所述压带与所述滤布之 间设有用以污泥脱水的压滤空间;所述双辊对压污泥脱水设备还包括侧封条; 所述侧封条、所述压带以及所述滤布紧密配合形成所述压滤空间的侧面密封结 构。
进一步地，所述下辊均两端向下凹陷形成导向槽;所述滤布内侧的两端均 固定连接有导向条;所述导向条至少局部位于所述导向槽内。
进一步地，所述侧封条固定连接在所述滤布外侧的两端。
进一步地，所述侧封条、所述滤布以及所述导向条三者通过螺栓、硫化或 粘黏连接。
进一步地，
所述导向条由一条状结构首尾连接而成，且连接处形成的连接缝为导向条 连接缝;
所述侧封条由一条状结构首尾连接而成，且连接处形成的连接缝为侧封条 连接缝;
所述导向条连接缝与所述侧封条连接缝之间相互错开。
进一步地，所述侧封条固定连接在所述压带外侧的两端。
本实用新型双辊对压污泥脱水设备的有益效果：
1、本实用新型双辊对压污泥脱水设备，通过侧封条的设置，使得压滤空间 的侧面得到了密封，污泥在被上下辊对压的过程中，杜绝了污泥从侧面泄漏， 从而泥饼不会变薄，污泥的出水率提高了，出泥的含水率进一步的降低了，大 大的提高了设备的处理能力。
2、本实用新型双辊对压污泥脱水设备，通过在下辊两端开设的导向槽，在 滤布内侧设置导向条，且导向条在导向槽内运动，滤布被导向条以及导向槽限 制了，避免了滤布跑偏的现象，相对于传统的复杂的纠偏系统，具有结构简单、 实现简便，设备成本低，运行成本低。
