申请日2013.01.11
公开(公告)日2013.07.31
IPC分类号G05B19/418
摘要
本实用新型提供一种远程污水处理在线监测监控系统，包括：传感器，用于采集污水相关的监测数据;控制器，与传感器耦接，接收传感器的数据并处理成为可用数据;监控计算机，接收控制器的可用数据;和网络接入设备，用于汇总监控计算机的数据。可选的，所述的远程污水处理在线监测监控系统还包括：控制按钮，与控制器的输入端连接;泵、阀、电机，与控制器的输出端连接。通过网络传输数据，环保局等监管部门可以实时方便地掌握各个企业的排污情况，方法前沿，自动化程度高。
权利要求书

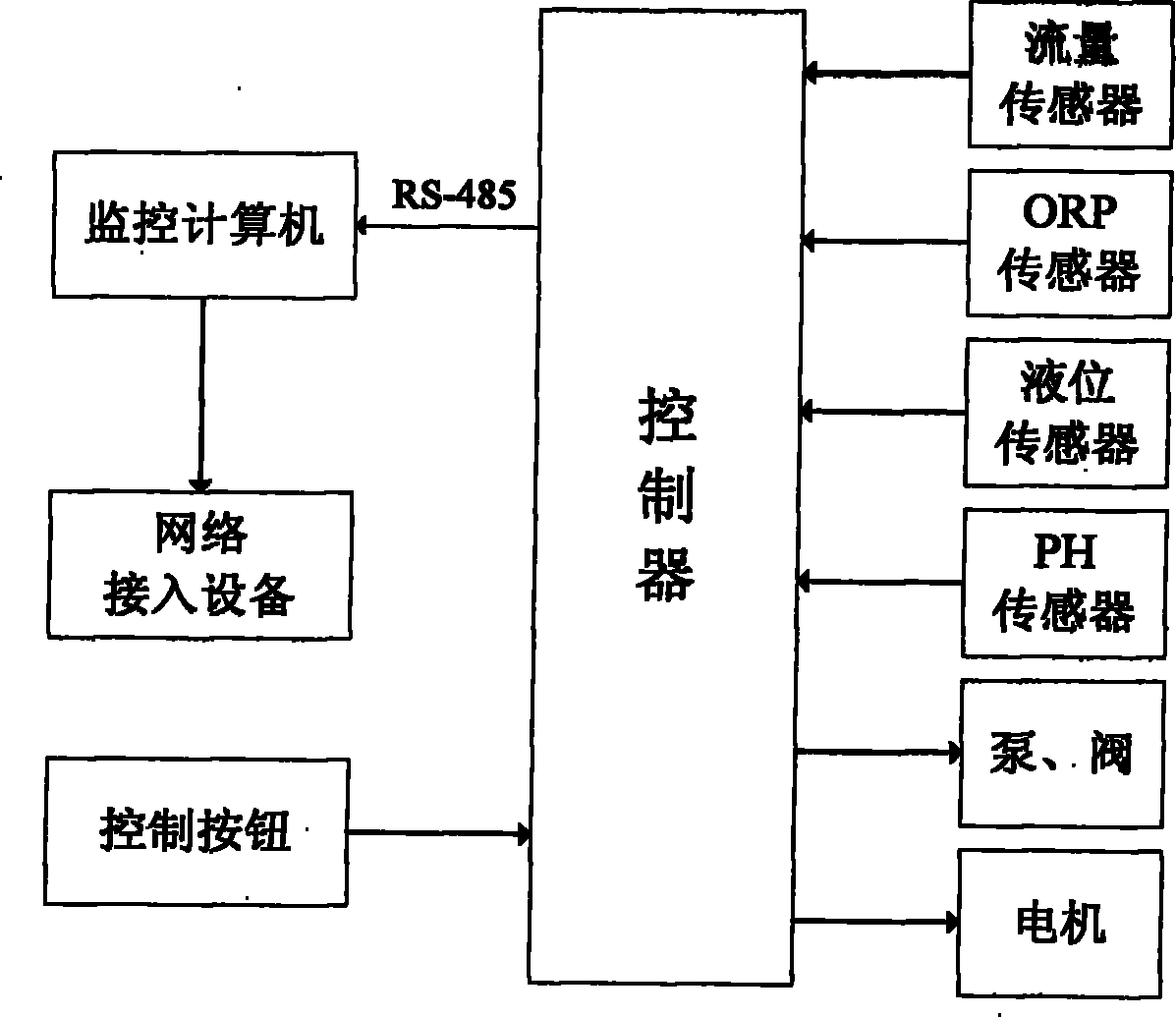

1.一种远程污水处理在线监测监控系统，其特征在于，包括：
传感器，用于采集污水相关的监测数据;
控制器，与传感器耦接，接收传感器的数据并处理成为可用数据;
监控计算机，接收控制器的可用数据;和
网络接入设备，用于汇总监控计算机的数据。
2.根据权利要求1所述的远程污水处理在线监测监控系统，其特征在 于，还包括：
控制按钮，与控制器的输入端连接;
泵、阀、电机，与控制器的输出端连接。
3.根据权利要求1所述的远程污水处理在线监测监控系统，其特征在 于，所述监控计算机通过ADSL与网络接入设备连接，所述监控计算机置 于企业，负责将数据发送至远程的环保局的中心服务器。
4.根据权利要求3所述的远程污水处理在线监测监控系统，其特征在 于，所述控制器通过RS-485与各个企业的监控计算机连接。
5.根据权利要求1所述的远程污水处理在线监测监控系统，其特征在 于，所述的传感器包括流量传感器、PH传感器、ORP传感器、液位传感 器。
6.根据权利要求1所述的远程污水处理在线监测监控系统，其特征在 于，所述的控制器以单片机AT89C52为核心，包括：时钟电路、存储器、 I/O接口和A/D转换电路。
7.根据权利要求6所述的远程污水处理在线监测监控系统，其特征在 于，单片机基本系统与所有外部输入/输出信号通过光耦隔离，接有看门狗 电路，控制器共有40路开关量输入，32路开关量输出，11路12位模拟 量输入。
8.根据权利要求1所述的远程污水处理在线监测监控系统，其特征在 于，所述的网络接入设备为环保局的工控机，负责接收企业监控计算机传 送的数据。
9.根据权利要求3所述的远程污水处理在线监测监控系统，其特征在 于，所述的ADSL为电话线。
说明书
远程污水处理在线监测监控系统
技术领域
本实用新型涉及监测技术领域，尤其涉及一种远程污水处理在线监测 监控系统。
背景技术
我国现处于工业化和城镇化的加速发展阶段，经济结构的战略性调整 和经济增长方式的根本性转变需要较长时间，环境保护的任务十分繁重。 一些环保意识薄弱的企业为了降低生产成本、逃避监督，虽然建有治污设 施但闲置不用，同时违法排污的手段也更加隐蔽多样，环境监察工作面临 很多困难，主要表现有：1、环境监察的信息化手段不足，大部分环境监 察部门还是通过人工手动采集样本、汇总数据;2、采样时间间隔长，采 样能力不强、分析汇总慢;3、由于人力、物力、辖区地域面积等各种主、 客观原因，无法及时有效地对污染源进行监管;4、执法缺少有效的客观 数据;5、执法成本高。
目前，国内的在线现场污水处理控制装置大都采用PLC+工控机+组态 软件的模式。其中，上位监控计算机负责远程数据发送、与PLC进行通讯， 对整个废水处理流程进行监视和操作，并具有数据记录、故障报警、参数 设置等功能。PLC对现场的PH值、ORP值、流量、液位信号及泵、阀的 运行情况等信号进行采集、控制，并根据工艺要求编制控制程序，控制各 种泵、阀动作。
环境监测监控作为环境保护工作的重要组成部分，必将从单纯的采 样、分析和提供数据，逐步发展到能利用先进的设备和信息系统，通过网 络通信实现自动监测监控，直接参与环境管理，提升环境监测管理水平。
国内现有的环境监测与管理系统都存在一些有待进一步改进的地方。 主要表现在：缺乏总体规划、设计，规范性差，难以推广移植;多为小规 模网络甚至单机运行，信息的采集能力不强，控制精度不高;系统设计不 尽合理，成本过高或者难以满足环境管理部门、企业的实际需要。
实用新型内容
本实用新型要解决的技术问题是，针对现有技术的不足，提供一种远 程污水处理在线监测监控系统。
根据本实用新型一个方面，提供一种远程污水处理在线监测监控系 统，包括：
传感器，用于采集污水相关的监测数据;
控制器，与传感器耦接，接收传感器的数据并处理成为可用数据;
监控计算机，接收控制器的可用数据;和
网络接入设备，用于汇总监控计算机的数据。
可选的，所述的远程污水处理在线监测监控系统还包括：
控制按钮，与控制器的输入端连接;
泵、阀、电机，与控制器的输出端连接。
可选的，所述监控计算机通过ADSL与网络接入设备连接，所述监控 计算机置于企业，负责将数据发送至远程的环保局的中心服务器。
可选的，所述控制器通过RS-485与各个企业的监控计算机连接。
可选的，所述的传感器包括流量传感器、PH传感器、ORP传感器、 液位传感器。
可选的，所述的控制器以单片机AT89C52为核心，包括：时钟电路、 存储器、I/O接口和A/D转换电路。
可选的，所述单片机基本系统与所有外部输入/输出信号通过光耦隔 离，接有看门狗电路，控制器共有40路开关量输入，32路开关量输出， 11路12位模拟量输入。
可选的，所述的网络接入设备为环保局的工控机，负责接收企业监控 计算机传送的数据。
可选的，所述的ADSL为电话线。
该系统适用于对企业污染治理设施的运行情况、污水排放量和水质情 况进行远程观察、监控，并把所有的数据传输到环保局的工控机，进行综 合整理、统计和保存。
本实用新型采用上述技术方案，具有以下优点和积极效果：
1、通过网络传输数据，环保局等监管部门可以实时方便地掌握各个 企业的排污情况，方法前沿，自动化程度高。
2、各个企业作为网络点，各点采用ADSL组网，接入方便，网络灵 活性强，以后增加和减少节点数时，只需要增加ADSL的线路数即可实现 分企业联网，不需要添加另外的设备。
