申请日2013.01.11
公开(公告)日2013.07.17
IPC分类号C02F3/02
摘要
本实用新型公开了污水处理中的供风系统，包括第一罗茨风机和第二罗茨风机，所述第一罗茨风机和第二罗茨风机分别通过第一开关和第二开关与三相电源连接，所述第一开关和所述第一罗茨风机之间顺序设有接触器和热继电器，所述第一罗茨风机和第二罗茨风机的出风口分别通过供风主管道与污水处理池底部的布气管线连通，所述第二开关和所述第二罗茨风机之间设有变频器，所述污水处理池上设有多个含氧量测试仪。本实用新型能够降低启动电流、延长设备使用寿命、降低能源消耗、使鼓入的风量和污水处理池的用风量合理匹配。
权利要求书
1.污水处理中的供风系统，包括第一罗茨风机和第二罗茨风机，所述第一 罗茨风机和第二罗茨风机分别通过第一开关和第二开关与三相电源连接，所述 第一开关和所述第一罗茨风机之间顺序设有接触器和热继电器，所述第一罗茨 风机和第二罗茨风机的出风口分别通过供风主管道与污水处理池底部的布气管 线连通，其特征在于：所述第二开关和所述第二罗茨风机之间设有变频器，所 述污水处理池上设有多个含氧量测试仪。
2.如权利要求1所述的污水处理中的供风系统，其特征在于：所述布气管 线上均匀设有出气孔。
3.如权利要求1所述的污水处理中的供风系统，其特征在于：所述多个含 氧量测试仪的氧探头均匀分布在污水处理池内。
4.如权利要求1所述的污水处理中的供风系统，其特征在于：所述第一罗 茨风机和第二罗茨风机均为三叶式罗茨风机。
5.如权利要求4所述的污水处理中的供风系统，其特征在于：所述三叶式 罗茨风机均为30千瓦三叶式罗茨风机。
说明书
污水处理中的供风系统
技术领域
本实用新型涉及石油化工中的污水处理技术领域，尤其涉及一种污水处理 中的供风系统。
背景技术
在石油化工的生产过程中，会不可避免的产生石油化工废水。石油化工废 水种类繁多，组成复杂，特别是一些毒性大，抑制生物降解和高浓度废水，因此处 理石油化工废水显得尤为重要。在处理石油化工废水时需要用到污水处理风机， 在生物接触氧化法工艺中污水处理风机可以供给微生物所需的氧气。污水处理 风机对污水进行充氧，并使池体内污水处于流动状态，以保证污水同浸没在污 水中的填料充分接触，避免生物接触氧化池中存在污水与填料接触不均的缺陷。 常用的污水处理风机一般具有以下特点：(1)能产生一定的风量(2)排出气体具 有一定的压力。污水处理风机主要分类有：(1)离心式风机、(2)罗茨鼓风机、(3) 回转式风机、(4)水环式风机、(5)空气压缩机和(6)漩涡风机。根据生产需要， 石油化工厂一般选择罗茨鼓风机。罗茨鼓风机在转速一定的情况下，鼓入污水 处理池的风量是一定的，有时候污水处理池中的含氧量较高时，只有依靠放空 阀进行调节，这样把多余的风量白白排放，造成严重的资源浪费。而且罗茨鼓 风机的用电量占到整个污水处理长用电量的70%左右，是主要的能源消耗单位。
实用新型内容
本实用新型所要解决的技术问题是：针对现有技术存在的不足，提供一种 能够降低启动电流、延长设备使用寿命、降低能源消耗、使鼓入的风量和污水 处理池的用风量合理匹配的污水处理中的供风系统。
为解决上述技术问题，本实用新型的技术方案是：

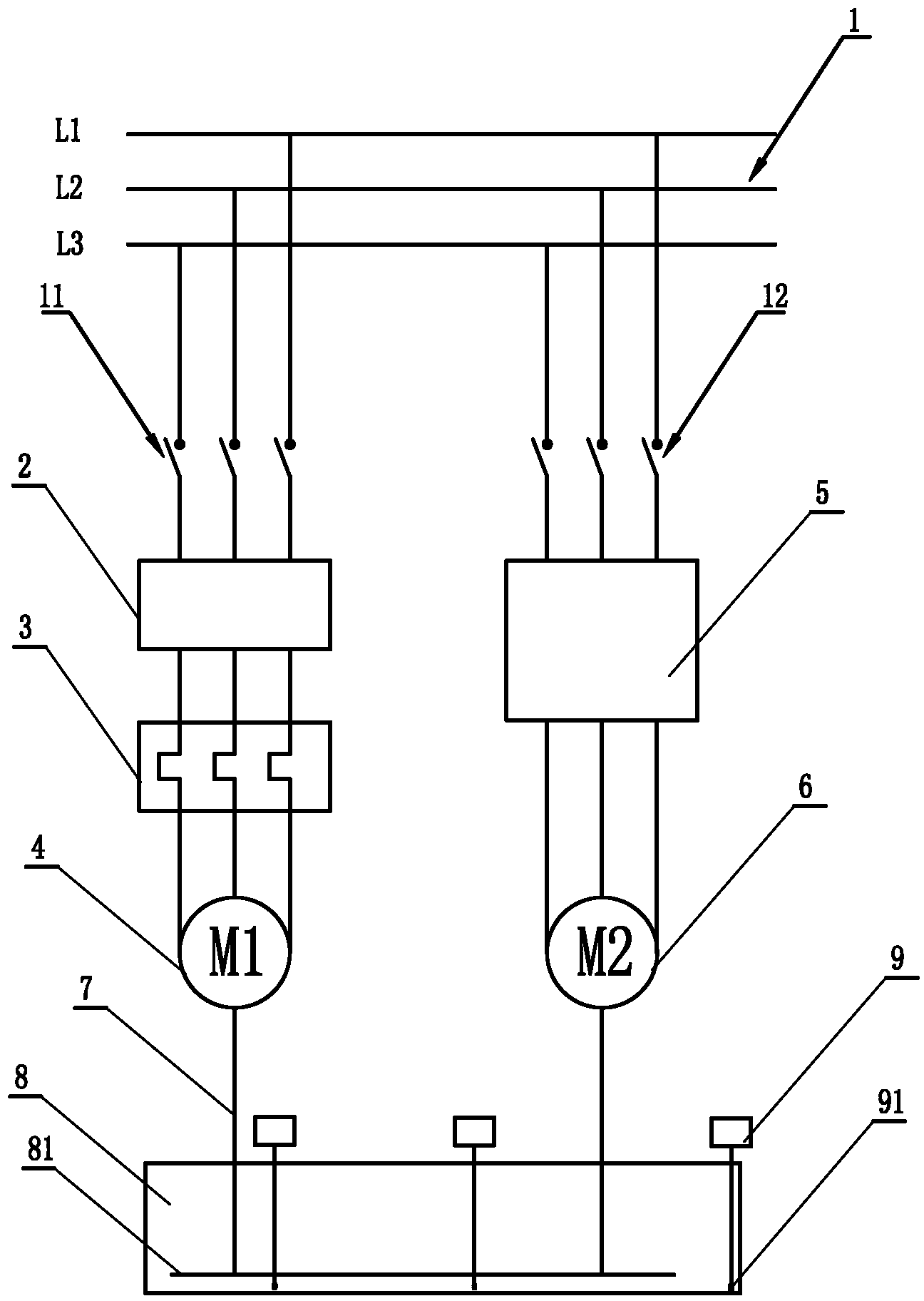

污水处理中的供风系统，包括第一罗茨风机和第二罗茨风机，所述第一罗 茨风机和第二罗茨风机分别通过第一开关和第二开关与三相电源连接，所述第 一开关和所述第一罗茨风机之间顺序设有接触器和热继电器，所述第一罗茨风 机和第二罗茨风机的出风口分别通过供风主管道与污水处理池底部的布气管线 连通，所述第二开关和所述第二罗茨风机之间设有变频器，所述污水处理池上 设有多个含氧量测试仪。
作为一种方案，所述布气管线上均匀设有出气孔。
作为一种方案，所述多个含氧量测试仪的氧探头均匀分布在污水处理池内。
作为一种方案，所述第一罗茨风机和第二罗茨风机均为三叶式罗茨风机。
作为一种优选的方案，所述三叶式罗茨风机均为30千瓦三叶式罗茨风机。
由于采用了上述技术方案，本实用新型的有益效果是：
本实用新型的第二开关和所述第二罗茨风机之间设有变频器，在罗茨风机 启动时可以先开启第一罗茨风机，然后用变频器控制开启第二罗茨风机，由于 使用变频器启动时间加长，有效的降低了罗茨风机启动时的电流，延长了机械 的使用寿命，降低了维修费用。第一罗茨风机正常向污水处理池供风，第二罗 茨风机视情况调整转速。当含氧量测试仪显示污水处理池内的氧含量达到预定 数值时，可以调小或关闭第二罗茨风机，当显示氧含量较低时可以调大第二罗 茨风机供风量，这样有效的利用了风量，而且也降低了电耗，节约了能源，使 鼓入的风量和污水处理池的用风量合理匹配。
