申请日2013.01.11
公开(公告)日2013.07.10
IPC分类号C02F3/02
摘要
本实用新型涉及一种新型水处理曝气头，其包括基座、进气管、曝气罩、海绵层、包覆层以及网罩;其中，所述进气管插入所述基座;所述曝气罩安装于基座上;所述海绵层、包覆层依次设置于曝气罩上;所述网罩遮蔽于所述曝气罩外。本实用新型的新型水处理曝气头通过设置海绵层，从而使该曝气头产生的气泡和污水接触面积大，增强曝气效果;通过设置网罩能够避免污物堵塞曝气头，便于维护。
权利要求书

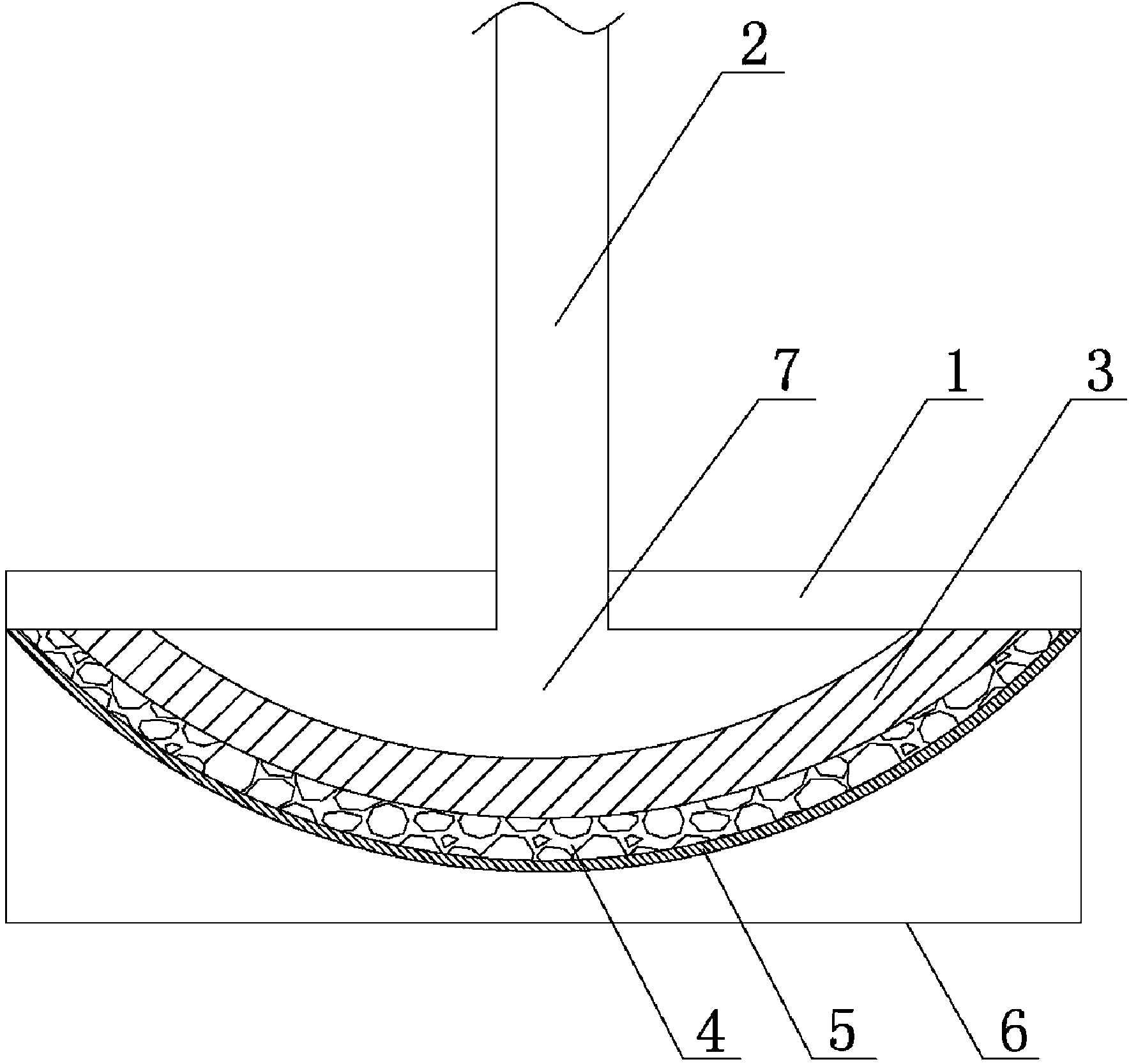

1.一种新型水处理曝气头，其特征在于：包括基座、进气管、曝气罩、海绵层、包覆层以及网罩;其中，所述进气管插入所述基座;所述曝气罩安装于基座上;所述海绵层、包覆层依次设置于曝气罩上;所述网罩遮蔽于所述曝气罩外。
2.如权利要求1所述的新型水处理曝气头，其特征在于：于所述基座和曝气罩之间形成一气室，所述进气管和气室连通。
3.如权利要求2所述的新型水处理曝气头，其特征在于：所述包覆层具体为尼龙网包覆层。
说明书
一种新型水处理曝气头
技术领域
本实用新型涉及一种曝气设备，具体涉及一种新型水处理曝气头，属于水处理设备技术领域。
背景技术
在污水处理技术领域中，利用曝气器对污水进行曝气是其中一个重要的环节，其能将污水充分混合，并增加污水和氧气的接触面积，从而促进污水生物降解。
曝气头是曝气器的核心部件，其性能的好坏直接关系曝气的效果。然而，现有技术的曝气头在使用过程中，产生的气泡较大，使气泡和污水的接触面积小，从而延长了污水处理周期;同时，现有的曝气头也极易发生堵塞，需要经常进行维护。
因此，为解决上述技术问题，确有必要提供一种具有改良结构的新型水处理曝气头，以克服现有技术中的所述缺陷。
实用新型内容
为解决上述问题，本实用新型的目的在于提供一种曝气效果好，且不易堵塞的新型水处理曝气头。
为实现上述目的，本实用新型采取的技术方案为：一种新型水处理曝气头，其包括基座、进气管、曝气罩、海绵层、包覆层以及网罩;其中，所述进气管插入所述基座;所述曝气罩安装于基座上;所述海绵层、包覆层依次设置于曝气罩上;所述网罩遮蔽于所述曝气罩外。
本实用新型的新型水处理曝气头进一步设置为：于所述基座和曝气罩之间形成一气室，所述进气管和气室连通。
本实用新型的新型水处理曝气头还设置为：所述包覆层具体为尼龙网包覆层。
与现有技术相比，本实用新型具有如下有益效果：本实用新型的新型水处理曝气头通过设置海绵层，从而使该曝气头产生的气泡和污水接触面积大，增强曝气效果;同时，通过设置网罩，从而能够避免污物堵塞曝气头，便于维护。
