申请日2013.01.11
公开(公告)日2013.06.19
IPC分类号G01N21/85
摘要
本实用新型公开了一种絮体污泥介观动力学的测试装置，包括通过数据线连接的计算机、同步控制器、由激光器和透镜组组成的光路系统和絮体污泥测试平台;絮体污泥测试平台上设置有混合器和测试器，以及图像采集系统。利用本实用新型可实现对絮体污泥在介观尺度下水动力学和形貌演变机制的研究，提高不同尺度上絮体污泥评价结果的相关性，加深对絮体污泥行为与性状变化的估计和机理认识，优化水处理反应器的运行效果。本实用新型适用于处理各类水处理反应器中的絮体污泥的介观尺度动力学行为和宏观尺度流体力学行为的测试，不受污泥种类的限制。
权利要求书
1. 一种絮体污泥介观动力学的测试装置，其特征在于：该装置包括通过数据线连接的计算机、同步控制器、由激光器和透镜组组成的光路系统和絮体污泥测试平台;絮体污泥测试平台上设置有混合器和测试器，以及图像采集系统。
2.根据权利要求1所述的絮体污泥介观动力学的测试装置，其特征在于：所述的图像采集系统包括由第一CCD相机图像采集器和第二CCD相机图像采集器。
3.根据权利要求2所述的絮体污泥介观动力学的测试装置，其特征在于：同步控制器上游通过数据线与计算机相连接收计算机指令，下游通过并行分支结构分别与激光器及第一CCD相机图像采集器和第二CCD相机图像采集器连接，以控制激光器与CCD相机图像采集器拍摄帧频同步，实现图像与光照的同步采集。
4.根据权利要求1所述的絮体污泥介观动力学的测试装置，其特征在于：激光器为YAG激光器，功率为175mW ，波长532nm。
说明书
絮体污泥介观动力学的测试装置
技术领域
本实用新型属于水处理环保技术领域，具体地是涉及一种絮体污泥介观动力学的测试装置。
背景技术
水处理过程中，絮体污泥的动力行为直接影响着后续处理工艺单元的效果。以往对于絮体污泥的研究主要分为两大类，一是在宏观尺度上对其水动力学行为研究及参数测定，具体包括：絮体污泥的流速、悬浮浓度、污泥体积指数、污泥沉降比等;二是在微观尺度上，借助电镜扫描、高分辨率显微镜等手段对其形貌结构的变化行为进行研究，测定参数主要包括：分形数、微观形貌、微观结构等。但是从宏观到微观这两个尺度间的跨越大约为四到五个数量级，这两者间所存在的较大空间导致了两种研究方法及其评价结果的相关性差，难以在絮体污泥微观表征参数与宏观指标之间构建联系，以提高对絮体污泥行为与性状变化的估计和机理认识。
发明内容
本实用新型为了解决现有技术中的问题，而提供了一种絮体污泥介观动力学的测试装置。
本实用新型所采取的技术方案是：

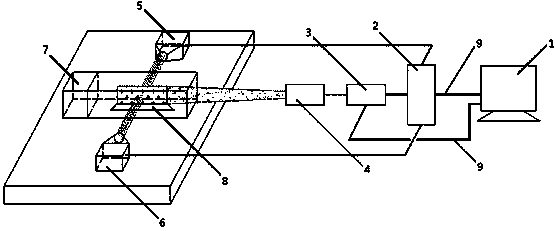

本实用新型的絮体污泥介观动力学的测试装置，包括通过数据线连接的计算机、同步控制器、由激光器和透镜组组成的光路系统和絮体污泥测试平台;絮体污泥测试平台上设置有混合器和测试器，以及图像采集系统。
所述的图像采集系统包括由第一CCD相机图像采集器和第二CCD相机图像采集器。
所述的同步控制器上游通过数据线与计算机相连接收计算机指令，下游通过并行分支结构分别与激光器及第一CCD相机图像采集器和第二CCD相机图像采集器连接，以控制激光器与CCD相机图像采集器拍摄帧频同步，实现图像与光照的同步采集。
所述的激光器为YAG激光器，功率为175mW ，波长532nm。
本实用新型的优点和有益效果为：
本实用新型是一种在介于宏观与微观之间的介尺度条件下，对絮体污泥动力行为的测试装置，该装置可在介尺度上观察和测试絮体污泥的亚结构、动态形变、聚合、断裂、运动等过程，以及在宏观尺度上其在流体介质运动时对应每一时刻的流速、压力等水动力学参数。利用本实用新型可实现对絮体污泥在介观尺度下水动力学和形貌演变机制的研究，提高不同尺度上絮体污泥评价结果的相关性，加深对絮体污泥行为与性状变化的估计和机理认识，优化水处理反应器的运行效果。
本实用新型适用于处理各类水处理反应器中的絮体污泥的介观尺度动力学行为和宏观尺度流体力学行为的测试，不受污泥种类的限制。
