申请日2013.01.11
公开(公告)日2013.06.19
IPC分类号C02F9/06
摘要
本实用新型涉及水处理领域,具体为一种智能超纯水水处理装置,它包括由若干监控元件调节的用于实现一级超滤、一级保安精滤、两级RO反渗透和一级EDI水处理的管路,管路具有若干增压泵,其中,所述监控元件包括压力传感器、流量传感器、开关型电动球阀、智能调节型电动球阀、电磁阀、电导率变送器、电阻率变送器、水位传感器,且前述元件均与控制主板联接,控制主板联接触摸屏。本实用新型运行可靠,环保且维护简单,结构紧凑占地面积小,可以集装到集装箱内,利用载货车装载。
权利要求书
1.一种智能纯水水处理装置,包括由若干监控元件调节的用于实现超滤、保安精滤、RO反渗透和EDI水处理的管路,管路具有若干增压泵,其特征在于:所述监控元件包括压力传感器、流量传感器、开关型电动球阀、智能调节型电动球阀、电磁阀、电导率变送器、电阻率变送器、水位传感器,且前述元件均与控制主板联接,控制主板联接触摸屏。
2.根据权利要求1所述的一种智能纯水水处理装置,其特征在于:所述控制主板设置于控制箱内,控制箱内设置变频器、温湿度传感器及蜂鸣器,且均与控制主板联接。
3.根据权利要求2所述的一种智能纯水水处理装置,其特征在于:所述控制主板内嵌预处理控制模块、反渗透控制模块和电子除盐控制膜块。
4.根据权利要求1或2或3所述的一种智能纯水水处理装置,其特征在于:所述控制主板采用linux操作系统。
5.根据权利要求4所述的一种智能纯水水处理装置,其特征在于:所述控制主板通过远程服务器与操控终端通信。
6.根据权利要求1所述的一种智能纯水水处理装置,其特征在于:所述增压泵与交流电源之间设置三相相序自动转换器。
7.根据权利要求1所述的一种智能纯水水处理装置,其特征在于:所述超滤为一级,保安精滤为一级,RO反渗透为二级,EDI水处理为一级。
8.根据权利要求1所述的一种智能纯水水处理装置,其特征在于:所述智能纯水水处理装置整体采用箱式结构。
说明书
智能纯水水处理装置
技术领域
本实用新型涉及水处理领域,具体为一种智能纯水水处理装置。
背景技术
纯水水处理装置是一种采用预处理、反渗透、纯化处理等方法去除水中的导电介质、胶体物质、气体及有机物的水处理设备。水路控制和水质、水压、流量监测是水处理过程中必不可少的步骤,人工操作时要管理大量的阀门的开关和调节,同时还要操作个级设备的开关按钮,而且还要观察各个设备的压力、流量、水位、电导率等的变化,根据其变化再来开关和调节阀门以及设备的开关。整个操作过程很繁琐,对操作人员的专业要求非常高。
现有的纯水水处理装置的泵的开关、电磁阀的开关、水位的高低等是无法检测,只能根据实际经验来判断。
发明内容
本实用新型的目的在于克服上述不足,提供一种智能纯水水处理装置,不需专业的人工来操作控制,由电脑结合压力、流量、水位、电导率等来控制整个制水流程。

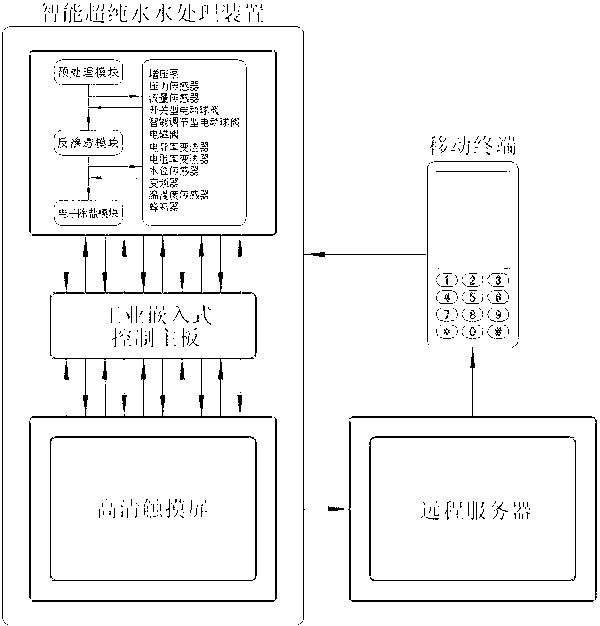

为实现上述技术目的,本实用新型提供的方案是:一种智能纯水水处理装置,包括由若干监控元件调节的用于实现超滤、保安精滤、RO反渗透和EDI水处理的管路,管路具有若干增压泵,其中,所述监控元件包括压力传感器、流量传感器、开关型电动球阀、智能调节型电动球阀、电磁阀、电导率变送器、电阻率变送器、水位传感器,且前述元件均与控制主板联接,控制主板联接触摸屏。
而且,所述控制主板设置于控制箱内,控制箱内设置变频器、温湿度传感器及蜂鸣器,且均与控制主板联接。
而且,所述控制主板内嵌预处理控制模块、反渗透控制模块和电子除盐控制膜块。
而且,所述控制主板采用linux操作系统。
而且,所述控制主板通过远程服务器与操控终端通信。
而且,所述增压泵与交流电源之间设置三相相序自动转换器。
而且,所述超滤为一级,保安精滤为一级,RO反渗透为二级,EDI水处理为一级。
而且,所述智能纯水水处理装置整体采用箱式结构。
本实用新型技术先进,设备运行可靠,环保且维护简单,结构紧凑占地面积小,可以集装到集装箱内,利用载货车装载。
