摘要

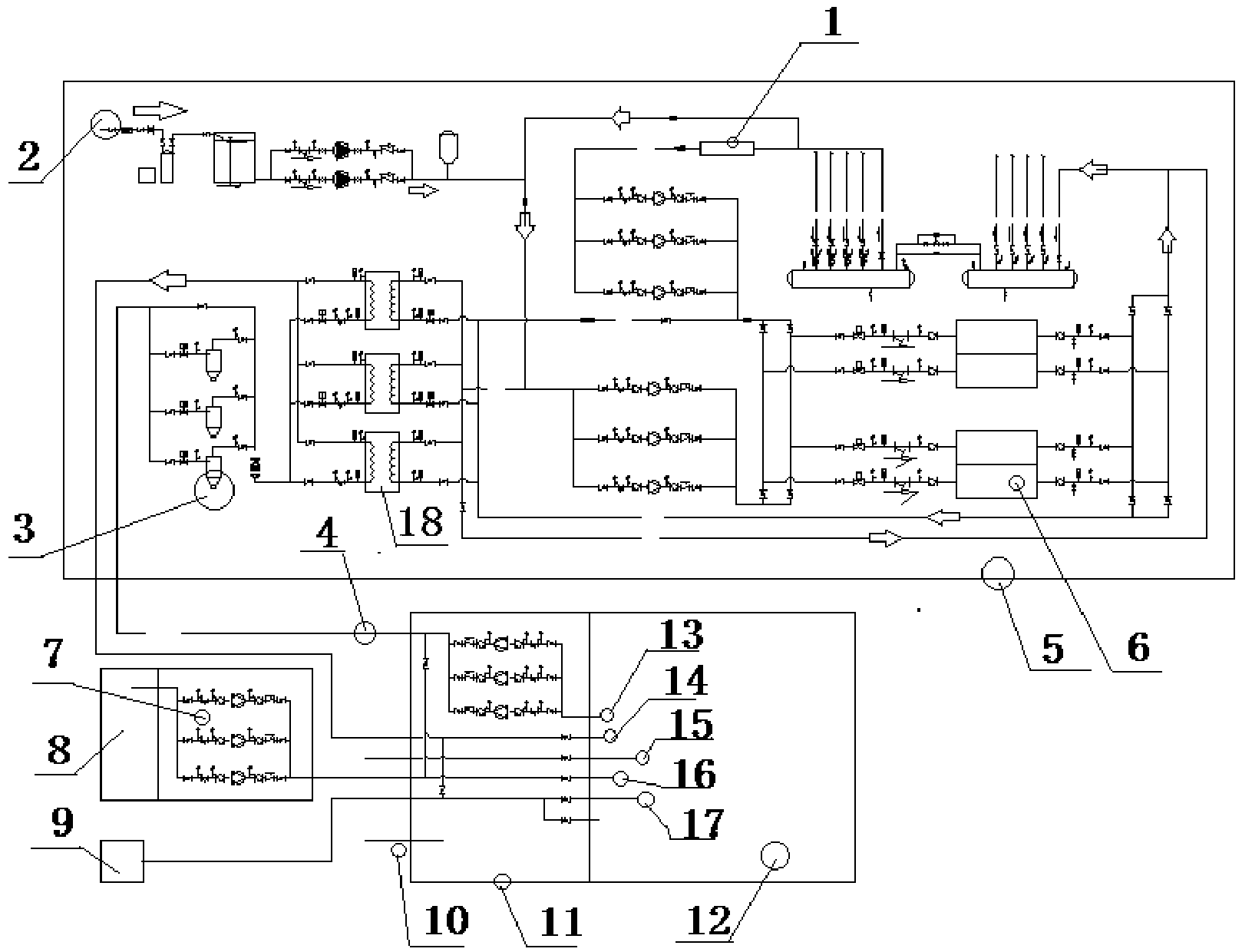

河水与温泉废水混合型水源热泵装置，自来水管(2)接入机房(5)后与冷凝器(6)连接，然后通过管线与冷凝器(6)和板式换热器(18)连接，机房(5)接出设备供水管(4)接入泵房(11)，然后通过冬季热水管(13)接入蓄水池(12)，同时，泵房(11)通过管线连接河水取水泵房(7)。通过设置混合型水源系统可以有效的解决冬季河水流量不足及河水温度过低的问题，保证水源热泵主机的正常运行，提供给建筑物所需的冷热量，过渡季节的设计更好的实现了建筑节能，整个系统不会产生热岛效应。系统运行经济环保，工作时状态稳定，性能可靠耐用，节能减排效果突出。
权利要求书
1.河水与温泉废水混合型水源热泵装置，其特征是：自来水管(2)接入机房(5)后与冷凝 器(6)连接，然后通过管线与冷凝器(6)和板式换热器(18)连接，机房(5)接出设备供水 管(4)接入泵房(11)，然后通过冬季热水管(13)接入蓄水池(12)，同时，泵房(11)通过 管线连接河水取水泵房(7)。
2.如权利要求1所述的河水与温泉废水混合型水源热泵装置，其特征在于，机房(7)内的 板式换热器(18)经过管线连接水力平衡分配装置再连接，回水通过设备回水管(14)接入 蓄水池(12)。
3.如权利要求1所述的河水与温泉废水混合型水源热泵装置，其特征在于，河水取水泵 房(7)分别通过管线接入泵房(11)，再分别连接设备回水管(14)、温泉废水管(15)和河 水进水管(16)然后接入蓄水池(12)。
4.如权利要求1所述的河水与温泉废水混合型水源热泵装置，其特征在于，自来水管(2) 接入机房(5)后连接综合水处理仪(1)和旋流除砂器(3)。
5.如权利要求1所述的河水与温泉废水混合型水源热泵装置，其特征在于，河水取水泵 房(7)内安装河水抽水卧式泵，蓄水池(12)内安装循环泵，泵房(11)内安装板式换热器 (18)和换热泵，机房(5)安装水源热泵主机。
说明书
河水与温泉废水混合型水源热泵装置
技术领域
本实用新型涉及国际专利分类F25B加热和制冷的联合系统或热泵系统技术领域，尤其是河水与温泉废水混合型水源热泵装置。
背景技术
地源热泵是一种利用浅层地热资源的既可供热又可制冷的高效节能空调设备，浅层地热资源也称地能，包括地下水、土壤或地表水等。地源热泵通过输入少量的高品位能源，比如电能，实现由低温位热能向高温位热能转移。地能分别在冬季作为热泵供热的热源和夏季制冷的冷源，即在冬季，把地能中的热量取出来，提高温度后，供给室内采暖;夏季，把室内的热量取出来，释放到地能中去。通常地源热泵消耗1kWh的能量，用户可以得到4kWh以上的热量或冷量。
目前，地源热泵已成功利用地下水、江河湖水、水库水、海水、城市中水、工业尾水、坑道水等各类水资源以及土壤源作为地源热泵的冷、热源。
地源热泵新能源空调技术作为低碳经济的节能环保空调技术日趋发展的重要内容之一，在空调领域的应用也越来越多。发展地源热泵是我国建筑节能发展的需要，目前建筑耗能已经占总耗能的27.5%，因此，加紧建筑节能，以较少的能源投入实现经济增长目标。对于我国经济社会的可持续发展，是一项十分迫切的任务。地源热泵系统与常规的系统相比，节能约50%，是一种可以应用再生能源的节能、无污染，即可制冷又可制热的新型空调系统。地源热泵的核心技术就是地下换热器的设计、施工。室外能源井的的施工占整个系统的人、材、机费用30%以上，因此节约室外钻井的人力、物力，是系统经济性的必然要求。水源热泵既可供冷又可供热的有效节能空调系统，其消耗1KW的能量，用户可得到4.5-6KW以上的冷量或热量。而锅炉、电、燃料供热供冷系统只能将90%的电能或燃料的70%-90%的热能转化为热量供用户使用。水源热泵是介于中央空调和分散空调之间的优化空调能源形式，他具有中央空调合理利用能源的、设备能效比高、运行成本低和安全、可靠等优点，又具有分散空调的调节灵活、方便，便于管理等优点。因此适合、可靠的水源是水源热泵有效应用的前提，也是水源热泵系统问题的关键。
相关改进技术公开较少，中国专利申请201210087291.3热管封闭式地源热泵地能换热系统风冷冷却装置，包括壳体，壳体的底部安装有换热蓄水器，壳体的上部设有风机，换热蓄水器与风机之间设有若干根热管，所述热管的下端插入到换热蓄水器的内部，热管的上端设置在靠近风机的位置。
中国专利申请201120387900.8一种地源热管热泵空调，它由地下热交换器、地上热交换器、气体回路、液体回路和控制系统五部分构成;所述地下热交换器由地下导热管、辅助导热组件、地下导液管、辅助导液组件和地下导气管构成，地下热交换管下端连接地下导液管，上端连接地下导气管，地下导热管埋入地下恒温层，可以跟地下恒温层发生热交换，以实现不用破坏地层环境下制冷或制热功能。
中国专利申请201010003600.5一种废水热能回收的热泵热水器，包括保温储水箱、热泵系统和热交换器，热泵系统包括压缩机、蒸发器和冷凝器;冷凝器设置在热交换器内，热交换器上有冷水进水管和热水出水管;冷水进水管、热水出水管分别与保温储水箱连通;保温储水箱上有洗浴热水出管;其特殊之处在于：还包括一废水热回收装置，所述废水热回收装置包括热回收水箱和溢水管，所述蒸发器设置在热回收水箱的中上部内，溢流管由带进水孔的水平管和虹吸管构成，溢流管的水平管设置在热回收水箱底部。
发明内容
本实用新型的发明目的在于提供一种河水与温泉废水混合型水源热泵装置，以对蓄水池水温的实时监测和蓄水池水位的实时监控，便于系统的运行管理，实现水源热泵主机的正常运行。
实现本实用新型的发明目的措施在于：自来水管接入机房后与冷凝器连接，然后通过管线与冷凝器和板式换热器连接，机房接出设备供水管接入泵房，然后通过冬季热水管接入蓄水池，同时，泵房通过管线连接河水取水泵房。
本实用新型的优点在于，通过设置混合型水源系统可以有效的解决冬季河水流量不足及河水温度过低的问题，保证水源热泵主机的正常运行，提供给建筑物所需的冷热量，过渡季节的设计更好的实现了建筑节能，整个系统不会产生热岛效应，系统运行经济环保，工作时状态稳定，性能可靠耐用，节能减排效果突出。
