申请日2013.01.11
公开(公告)日2013.07.31
IPC分类号C02F3/30
摘要

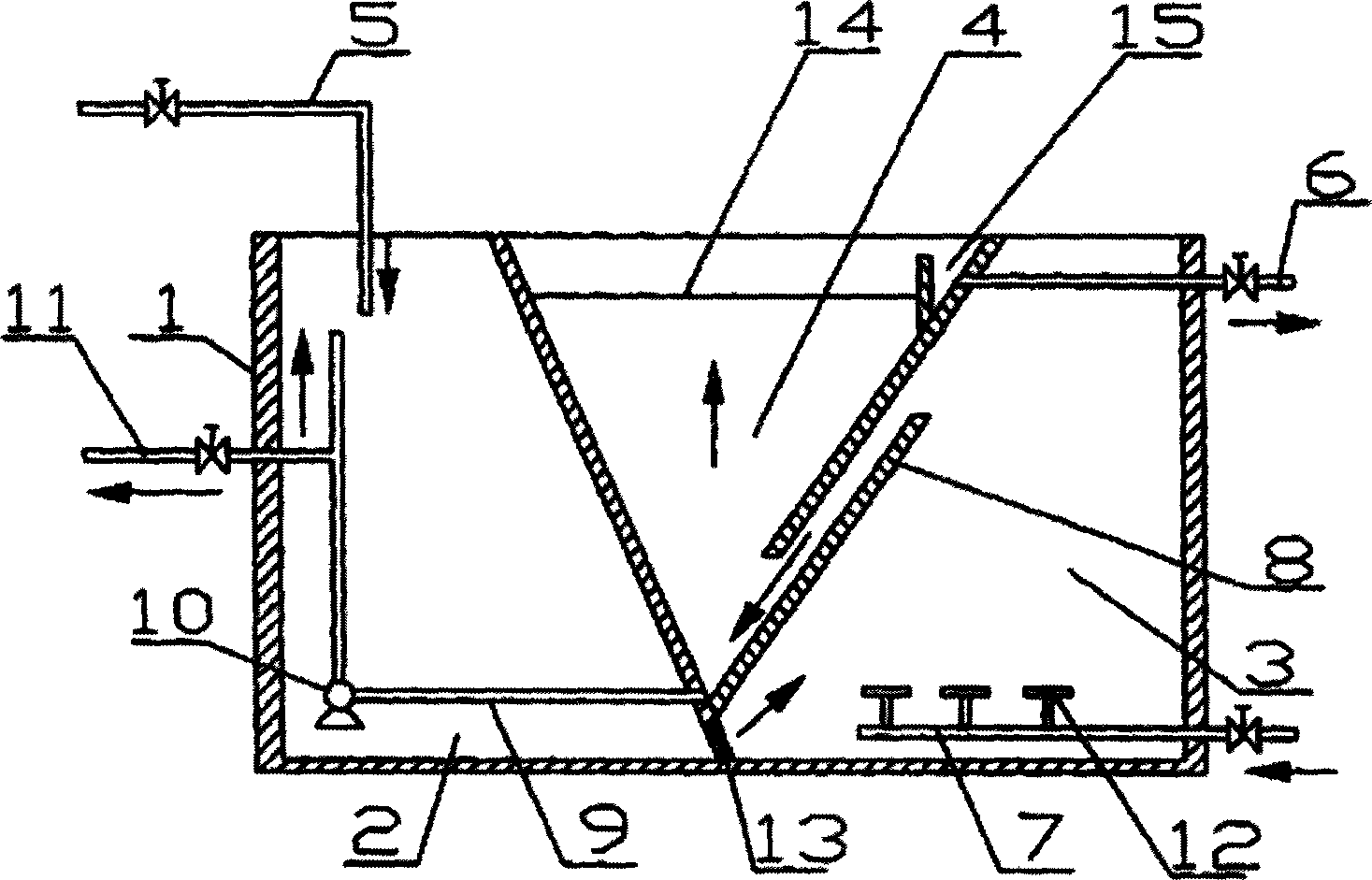

本实用新型涉及一种上流式污水过滤装置，它包括反应池(1)、进水管(5)、排水管(6)、进气管(7);反应池(1)内设有隔板(8)，隔板(8)将反应池(1)内部分隔为厌氧区(2)、曝气区(3)、过滤沉淀区(4);厌氧区(2)的下部与曝气区(3)的下部连通，曝气区(3)的上部与过滤沉淀区(4)的下部连通;进水管(5)与厌氧区(2)连通，排水管(6)与过滤沉淀区(4)上部连通;过滤沉淀区(4)与厌氧区(2)之间设有污泥回流管(9)，污泥回流管(9)连通过滤沉淀区(4)的下部与厌氧区(2)。本实用新型污水处理装置工艺流程短，结构紧凑，而且不需要过多的动力传输设备，运行能耗低。
权利要求书
1.一种上流式污水过滤装置，其特征在于：它包括反应池(1)、进水管(5)、排水管(6)、进气管(7);反应池(1)内设有隔板(8)，隔板(8)将反应池(1)内部分隔为厌氧区(2)、曝气区(3)、过滤沉淀区(4);厌氧区(2)的下部与曝气区(3)的下部连通，曝气区(3)的上部与过滤沉淀区(4)的下部连通;曝气区(3)内设有曝气装置(12)，曝气装置(12)由进气管(7)供气;进水管(5)与厌氧区(2)连通，排水管(6)与过滤沉淀区(4)上部连通;过滤沉淀区(4)与厌氧区(2)之间设有污泥回流管(9)，污泥回流管(9)连通过滤沉淀区(4)的下部与厌氧区(2)。
2.如权利要求1所述的上流式污水过滤装置，其特征在于：过滤沉淀区(4)水平截面的面积从下到上逐步增大。
3.如权利要求1所述的上流式污水过滤装置，其特征在于：过滤沉淀区(4)设置在厌氧区(2)、曝气区(3)之间：过滤沉淀区(4)与曝气区(3)之间的隔板(8)为两块平行的隔板，其中一块隔板(8)从过滤沉淀区(4)底部至曝气区(3)的上部，另一块从曝气区(3)的顶部至过滤沉淀区(4)下部，两隔板之间形成过滤沉淀区(4)的进水通道。
4.如权利要求1所述的上流式污水过滤装置，其特征在于：曝气区(3)的上部通过管道(16)与过滤沉淀区(4)的下部连通。
5.如权利要求1所述的上流式污水过滤装置，其特征在于：过滤沉淀区(4)的下部通过污泥回流管(9)与厌氧区(2)的上部连通;污泥回流管(9)上设有污泥回流泵(10)。
6.如权利要求5所述的上流式污水过滤装置，其特征在于：反应池(1)上设置带有阀门的排泥管(11);排泥管(11)连通污泥回流泵(10)出口段与反应池(1)外部。
7.如权利要求1所述的上流式污水过滤装置，其特征在于：过滤沉淀区(4)上部设有过滤网(14)。
8.如权利要求7所述的上流式污水过滤装置，其特征在于：过滤沉淀区(4)的上部设有排水区(15)，排水区(15)的顶部与过滤网(14)上方的过滤沉淀区(4)连通，排水管(6)与排水区(15)连通。
9.如权利要求2所述的上流式污水过滤装置，其特征在于：过滤沉淀区(4)设置在厌氧区(2)、曝气区(3)之间;过滤沉淀区(4)两侧的隔板(8)倾斜组成为“V”字形。
10.如权利要求1所述的上流式污水过滤装置，其特征在于：厌氧区(2)与曝气区(3)之间的隔板上开有孔(13)，厌氧区(2)与曝气区(3)通过孔(13)相互连通。
说明书
一种上流式污水过滤装置
技术领域
本实用新型涉及污水处理技术领域，特别是污水生化处理设备。
背景技术
随着社会经济的发展，人类对环保的要求越来越高，对污水的排放标准越 来越严格。传统的污水处理设备通常需要分别设置厌氧池、缺氧池、好氧池和 沉淀池，工艺流程复杂，装置结构分散，设备投资大，运行能耗高，而且不易 操作和管理，特别不适用于小排量型的污水处理。
发明内容
本实用新型所要解决的技术问题是：提供一种上流式污水过滤装置，该装 置结构紧凑，成本低，运行费用少，易于操作和管理，特别适合对小排量型污 水进行处理。
本实用新型解决上述技术问题所采用的技术方案是：
一种上流式污水过滤装置，它包括反应池、进水管、排水管、进气管：反 应池内设有隔板，隔板将反应池内部分隔为厌氧区、曝气区、过滤沉淀区;厌 氧区的下部与曝气区的下部连通，曝气区的上部与过滤沉淀区的下部连通：曝 气区内设有曝气装置，曝气装置由进气管供气;进水管与厌氧区连通，排水管 与过滤沉淀区上部连通;过滤沉淀区与厌氧区之间设有污泥回流管，污泥回流 管连通过滤沉淀区的下部与厌氧区。
上述方案中，过滤沉淀区水平截面的面积从下到上逐步增大。
上述方案中，过滤沉淀区设置在厌氧区、曝气区之间;过滤沉淀区与曝气 区之间的隔板为两块平行的隔板，其中一块隔板从过滤沉淀区底部至曝气区的 上部，另一块从曝气区的顶部至过滤沉淀区下部，两隔板之间形成过滤沉淀区 的进水通道。
上述方案中，曝气区的上部通过管道与过滤沉淀区的下部连通。
上述方案中，过滤沉淀区的下部通过污泥回流管与厌氧区的上部连通;污 泥回流管上设有污泥回流泵。
上述方案中，反应池上设置带有阀门的排泥管;排泥管连通污泥回流泵出 口段与反应池外部。
上述方案中，过滤沉淀区上部设有过滤网。
上述方案中，过滤沉淀区的上部设有排水区，排水区的顶部与过滤网上方 的过滤沉淀区连通，排水管与排水区连通。
上述方案中，过滤沉淀区设置在厌氧区、曝气区之间;过滤沉淀区两侧的 隔板倾斜组成为“V”字形。
上述方案中，厌氧区与曝气区之间的隔板上开有孔，厌氧区与曝气区通过 孔相互连通。
本实用新型的工作原理为：待处理的污水经进水管进入厌氧区，经厌氧处 理后从厌氧区的下部进入曝气区的下部，经曝气反应后从曝气区上部进入过滤 沉淀区的下部，经沉淀过滤后，净水从排水管排出，沉淀物经污泥回流管回流 到厌氧区。
本实用新型的优点在于：
1、将厌氧处理、曝气反应、过滤沉淀三道工序集中在一个反应池内，其工 艺流程短，结构紧凑，而且不需要过多的动力传输设备，运行能耗低。
2、污水混合物从过滤沉淀区的下部进入，上升时会发生生物絮凝，并逐步 在过滤沉淀区的上部形成一层过滤网膜，截留住不易沉淀的物质，起到澄清过 滤的作用。
3、过滤沉淀区沉淀下来的活性污泥经污泥回流管回流至厌氧区，既保证了 新鲜的污水与活性污泥能充分的混合，并发生厌氧反应，同时也能取到一定的 搅动和蠕动作用，使污水污泥能自动流入曝气区而不沉淀在厌氧区底部。
4、过滤沉淀区水平截面的面积从下到上逐步增大，使污水混合物上升的速 度逐步变慢，沉降分离效果越来越好。并且，污水混合物缓慢上升，有利于生 物絮凝和过滤网膜的形成。
5、反应池上设置带有阀门的排泥管，排泥管连通到污泥回流泵的出口段： 当沉淀下来的污泥过多时，打开反应池外部的排泥管阀门，将污泥排出。
6、过滤沉淀区的上部设有排水区，排水管与排水区连通，保证了过滤沉淀 区最上层的净水排出。
7、过滤沉淀区上部设有过滤网，可截留住不易沉淀的物质，有利于生物絮 凝后过滤网膜的快速形成。
8、过滤沉淀区的进水通道设计为由上至下的通道或管道，使污水混合物从 曝气区上部进入，在过滤沉淀区下部流入，既保证了污水混合物在曝气区有充 足的反应时间，也满足了过滤沉淀区下部进料的要求，达到上流式澄清过滤的 效果。
