申请日2013.03.12
公开(公告)日2013.09.25
IPC分类号F28D7/00
摘要
本实用新型实施例公开了一种沐浴废水热回收器，包括进、出水管、导热板，所述导热板内具有若干个流道，所述进、出水管分别与所述流道的首尾钎焊为一体。采用本实用新型，本实用新型中采用多流道铝质板式导热板作为沐浴废水热回收器，热回收效率高，成本低，使用方便，设置于沐浴者的脚底位置，即可大大减少热水器的能源消耗及减少废水的热污染。
权利要求书
1.一种沐浴废水热回收器，其特征在于，包括进、出水管、导热板，所述导热板内具有若干个流道，所述进、出水管分别与所述流道的首尾钎焊为一体。
2.根据权利要求1所述的沐浴废水热回收器，其特征在于，所述导热板为若干个铝板单元组成，每个铝板单元内设置有若干个流道。
3.根据权利要求1或2所述的沐浴废水热回收器，其特征在于，所述流道截面形状呈圆形。
4.根据权利要求1或2所述的沐浴废水热回收器，其特征在于，所述流道截面形状呈椭圆形。
5.根据权利要求1或2所述的沐浴废水热回收器，其特征在于，所述流道截面形状呈方形。
6.根据权利要求1或2所述的沐浴废水热回收器，其特征在于，所述流道截面形状呈梯形。
说明书
沐浴废水热回收器
技术领域
本实用新型涉及一种废水热量回收器，尤其涉及一种沐浴废水热回收器。
背景技术
目前，卫生沐浴耗费的热水量大，其消耗了大量能源，而沐浴后的热废水排出下水道一方面造成热能的不充分利用，另一方面还造成热污染，因此开发成本低、效率高、使用方便的热回收器对节约热水的热能不充分利用及减少沐浴水的热污染有很大的意义。
发明内容
本实用新型实施例所要解决的技术问题在于，提供一种沐浴废水热回收器。可将洗浴产生的热废水中的热能进一步利用。

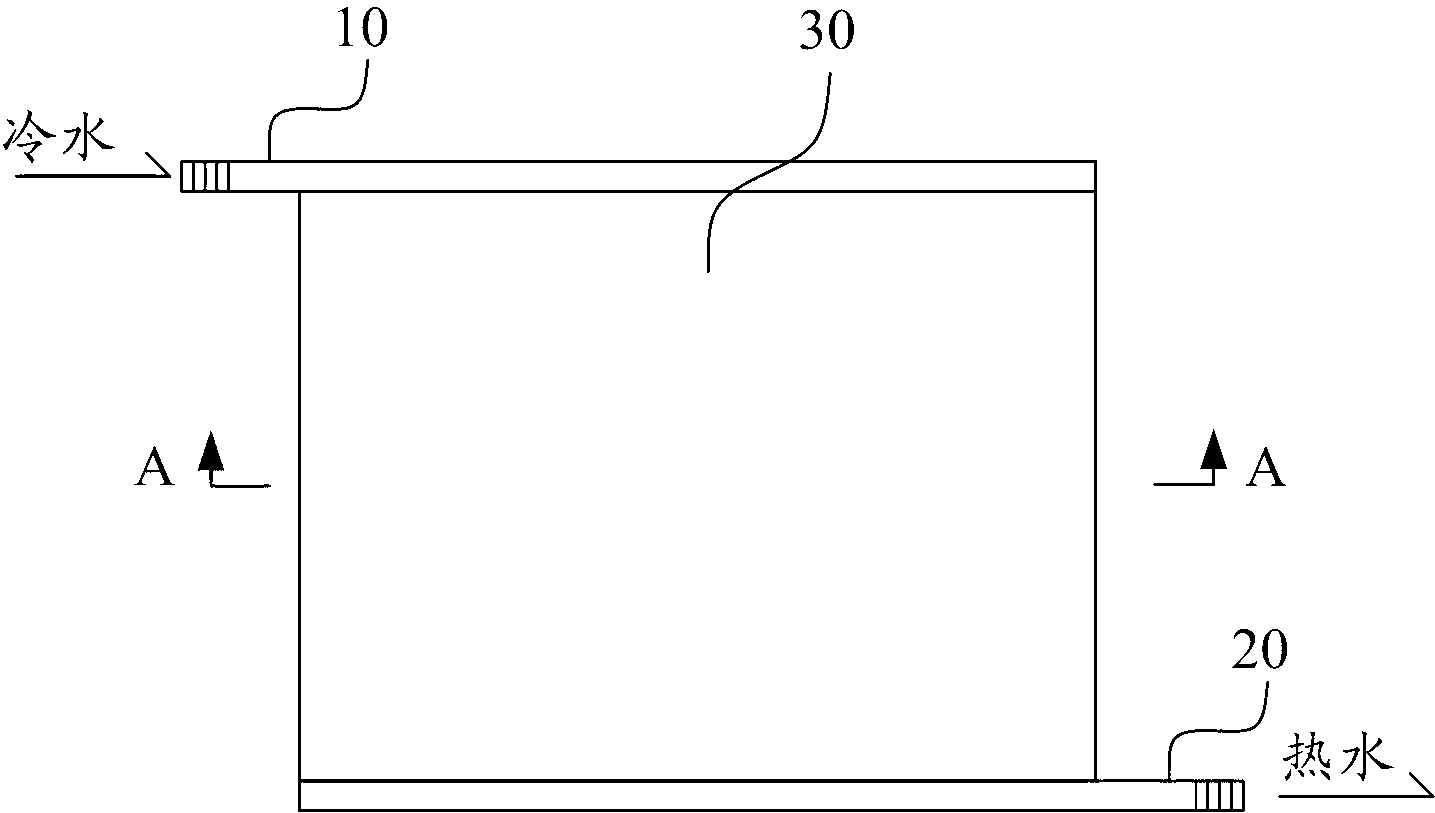

为了解决上述技术问题，本实用新型实施例提供了一种沐浴废水热回收器，包括进、出水管、导热板，所述导热板内具有若干个流道，所述进、出水管分别与所述流道的首尾钎焊为一体。
进一步地，所述导热板为若干个铝板单元组成，每个铝板单元内设置有若干个流道。
更佳地，所述流道截面形状呈圆形。
更佳地，所述流道截面形状呈椭圆形。
更佳地，所述流道截面形状呈方形。
更佳地，所述流道截面形状呈梯形。
实施本实用新型实施例，具有如下有益效果：本实用新型中采用多流道铝质板式导热板作为沐浴废水热回收器，热回收效率高，成本低，使用方便，设置于沐浴者的脚底位置，即可大大减少热水器的能源消耗及减少废水的热污染。
