申请日2013.03.12
公开(公告)日2013.08.07
IPC分类号E03C1/12
摘要
本实用新型涉及一种家庭生活废水回收利用装置，其是在家庭生活废水与卫生间马桶水箱之间设计一套废水回收机构，其包括水轮机、皮带轮、皮带、废水排水管、水泵等部分,通过水轮机、皮带轮、皮带和水泵的运作,将自来水无用的冲击能转化为有用的机械能，而将家庭生活废水输送到卫生间马桶水箱中作为冲洗马桶用，使家庭生活废水得到二次利用，是一种零能耗的废水回收利用装置。
权利要求书
1. 一种家庭生活废水回收利用装置，其特征在于：其包括自来水进水管(1)、水轮机(2)、上皮带轮(3)、皮带(4)、水龙头(5)、废水排水管(6)、下皮带轮(7)、水泵(8)、废水上水管(9)、高位废水回收箱(10)、马桶水箱(11)、废水下水管(12)和马桶(13)，水轮机(2)设置在自来水进水管(1)下方，水轮机(2)进水口和自来水进水管(1)连通，出水口与水龙头(5)连接，上皮带轮(3)与水轮机(2)连接，上皮带轮(3)和下皮带轮(7)用皮带(4)连接并连动，下皮带轮(7)与水泵(8)连接，水泵(8)的进水管口与废水排水管(6)连通，水泵(8)的出水管口与废水上水管(9)连通，废水上水管(9)的另一端连接到高位废水回收箱(10)的上部，高位废水回收箱(10)与高位废水上水管(10)进口相对应的另一边焊接有废水下水管(12)，该废水下水管(12)的出水口位置低于废水上水管(9)进水口的位置，废水下水管(12)另一端与马桶(13)连通，高位废水回收箱(10)设置在马桶水箱(11)的上部，靠管道连通。
说明书
一种家庭生活废水回收利用装置
技术领域
本实用新型涉及一种家庭生活废水回收利用装置, 属于废水回收利用技术领域。
背景技术
我国是一个水资源匮乏的国家，节约用水非常必要。节约用水的一个重要途径就是回收利用生活中的废水，充分利用水资源。现在虽然存在许多废水回收利用设备，但在回收利用过程中都要消耗许多电能等能源。另外，由于自来水是通过水泵泵入或从高处流入每家每户，自来水有很大的冲击力，特别是居住在高层住宅中较低层的住户家中使用的自来水。将自来水的这种冲击能加以利用，将减少电能等能源的消耗。并达到回收生活废水的目的。
发明内容
本实用新型的目的是提供一种家庭生活废水回收利用装置,其是在家庭生活废水与卫生间马桶水箱之间设计一套废水回收机构,其包括水轮机、皮带轮、皮带、废水排水管、水泵等部分,通过水轮机、皮带轮、皮带和水泵的运作, 将自来水无用的冲击能转化为有用的机械能,而将家庭生活废水输送到卫生间马桶水箱中作为冲洗马桶用, 使家庭生活废水得到二次利用,是一种零能耗的废水回收利用装置。
本实用新型按以下技术方案实施

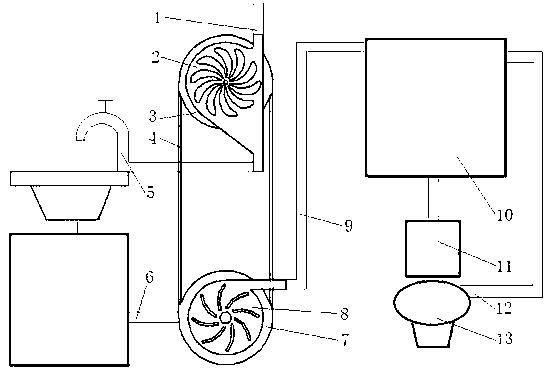

所述家庭生活废水回收利用装置包括自来水进水管1、水轮机2、上皮带轮3、皮带4、水龙头5、废水排水管6、下皮带轮7、水泵8、废水上水管9、高位废水回收箱10、马桶水箱11、废水下水管12和马桶13。水轮机2设置在自来水进水管1下方，水轮机2进水口和自来水进水管1连通，出水口与水龙头5连接，上皮带轮3与水轮机2连接，上皮带轮3和下皮带轮7用皮带4连接并连动，下皮带轮7与水泵8连接，水泵8的进水管口与废水排水管6连通，水泵8的出水管口与废水上水管9连通，废水上水管9的另一端连接到高位废水回收箱10的上部，高位废水回收箱10与高位废水上水管10进口相对应的另一边焊接有废水下水管12，该废水下水管12的出水口位置低于废水上水管9进水口的位置，废水下水管12另一端与马桶13连通，高位废水回收箱10设置在马桶水箱11的上部，靠管道连通。
本实用新型的有益效果是将自来水无用的冲击能转化为有用的机械能来回收利用废水，既达到节约用水的目的，又不消耗电能等能源。另外，本装置无需人员看守或复杂的检测系统。
