申请日2013.03.12
公开(公告)日2013.07.31
IPC分类号B01D36/04
摘要
本实用新型公开了一种水处理沉淀过滤装置，主要由反应池、沉淀池、纤维滤池、清水池和反冲洗泵组成，其特征在于：所述沉淀池位于纤维滤池上方;所述沉淀池中心设置有一个中心管，并在沉淀池内设置有斜管填料;所述纤维滤池的下方设置有清水池;所述纤维滤池的底部设有出水管和反冲洗管。本实用新型将反应、沉淀和过滤过程，组合在一个净化器中完成;利用沉淀后水的水位差，不需要进行二次提升，就可进行过滤;纤维滤料容易冲洗干净，滤层密度可以调节，总体的清洗水量也较少，纤维滤料使用寿命长;该系统进行了絮凝处理，加强了过滤处理效果，处理水质更加稳定。
权利要求书

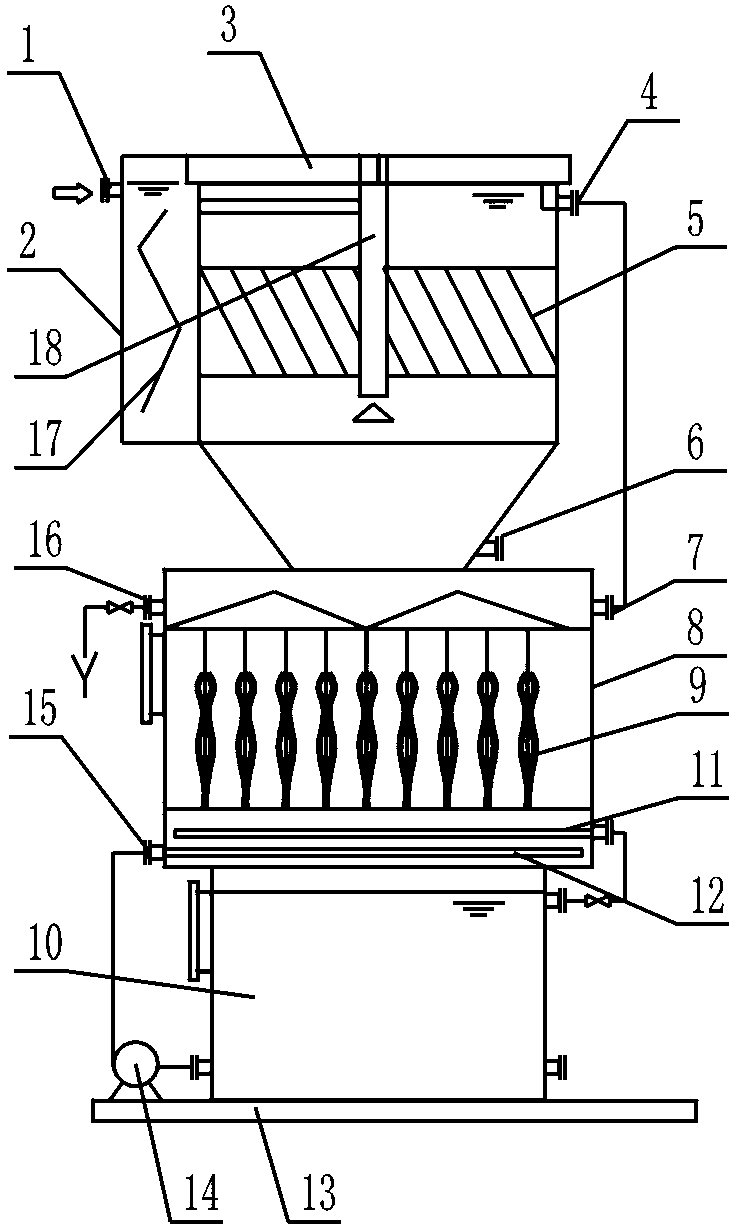

1.一种水处理沉淀过滤装置，主要由反应池(2)、沉淀池(3)、纤维滤池(8)、清水池(10)和反冲洗泵(14)组成，其特征在于：所述沉淀池(3)位于纤维滤池(8)上方;所述沉淀池(3)中心设置有一个中心管(18)，并在沉淀池(3)内设置有斜管填料(5);所述纤维滤池(8)的下方设置有清水池(10);所述纤维滤池(8)的底部设有出水管(11)和反冲洗管(12)。
2.根据权利要求1所述的一种水处理沉淀过滤装置，其特征在于：所述反应池(2)内设置有若干波纹板(17)。
3.根据权利要求1所述的一种水处理沉淀过滤装置，其特征在于：所述纤维滤池(8)内部设置有若干由绳连接的纤维滤料(9)。
4.根据权利要求1所述的一种水处理沉淀过滤装置，其特征在于：所述出水管(11)通过管道与清水池(10)连接。
5.根据权利要求1所述的一种水处理沉淀过滤装置，其特征在于：所述清水池(10)底部的出水口通过管道依次连接反冲洗泵(14)和纤维滤池(8)底部的反冲洗管(12)。
说明书
一种水处理沉淀过滤装置
技术领域
本实用新型涉及一种水处理沉淀过滤装置，属于水处理技术领域。
背景技术
水处理净化和过滤的种类很多，常见的有以下两种。1、净水器，由反应区和沉淀区组成，需要净化的水在反应区与混凝剂反应后，在沉淀区进行沉淀得以净化;2、无阀滤池，常见有压力式无阀滤池和重力式无阀滤池，一种不用阀门切换过滤与反冲洗过程的快滤池，由滤池本体、进水装置、虹吸装置三部分组成，在运行过程中，出水水位保持恒定，滤料不断截留悬浮物，进水水位则随滤层的水头损失增加而不断在吸管内上升，当水位上升到虹吸管管顶，并形成虹吸时，即自动开始滤层反冲洗，冲洗废水沿虹吸管排出池外，然后进入下一个过滤周期。一般水体净化，如河水净化，需要进行反应、沉淀和过滤过程，但由于上述两种形式的净水器，在不同的净水器中完成，需要中间水池，二次提升，所以需要一种具有合理组合的一体化净水器，以完成净水过程。
在水处理领域中，对水过滤主要采用罐体压力过滤和填料无压重力过滤，其滤料大部分呈水平分布，其主要缺点：水中悬浮物很快沉淀在滤料的表面，从而使过流面积减少，堵塞流水通道，必须要停机进行反冲洗，需要建设大型的鼓风机房，以及反冲洗泵房，并且一段时间就要更换滤料，运行能耗高，操作强度大，占地面积很大，土建费用高，单位吨水成本较高。在水处理技术领域中纤维滤料过滤池的应用越来越广泛，具有处理效果好，水质水量稳定，运行维护简单方便等优点。水处理需要提高处理水质，系统更加稳定，滤料容易清洗及使用寿命长，已成为本领域急待解决的一个技术问题。
实用新型内容
本实用新型的目的在于提供一种具有混凝反应、沉淀、纤维过滤为一体，合理组合、操作方便、节约占地应用于水处理的水处理沉淀过滤装置。
本实用新型的目的主要通过以下技术方案实现：一种水处理沉淀过滤装置，主要由反应池、沉淀池、纤维滤池、清水池和反冲洗泵组成，其特征在于：所述沉淀池位于纤维滤池上方;所述沉淀池中心设置有一个中心管，并在沉淀池内设置有斜管填料;所述纤维滤池的下方设置有清水池;所述纤维滤池的底部设有出水管和反冲洗管。
所述反应池内设置有若干波纹板。
所述纤维滤池内部设置有若干由绳连接的纤维滤料。
所述出水管通过管道与清水池连接。
进一步的，所述清水池底部的出水口通过管道依次连接反冲洗泵和纤维滤池底部的反冲洗管。
本实用新型与现有技术相比具有以下优点和有益效果：(1)将反应、沉淀和过滤过程，组合在一个净化器中完成;(2)利用沉淀后水的水位差，不需要进行二次提升，就可进行过滤;(3)纤维滤料容易冲洗干净，滤层密度可以调节，总体的清洗水量也较少，纤维滤料使用寿命长;该系统进行了絮凝处理，加强了过滤处理效果，处理水质更加稳定。
