申请日2012.12.24
公开(公告)日2013.04.24
IPC分类号C02F1/44; C02F9/02
摘要
本发明涉及一种对水处理装置，特别涉及一种对压滤水进行处理并且可自动反洗的压滤水处理设备。可自动反洗的压滤水处理设备，超滤出水口分别连接有超滤出水管和反洗水管，超滤出水管上设有超滤出水阀，反洗水管上设有止回阀;设备还包括与超滤进水口相连的压滤机，压滤组件包括压滤机架、压滤平台、密封气罩、设置在密封气罩上方用于压住密封气罩的供压部件、用于顶住压滤平台的承压部件，密封气罩与压滤平台之间设置有滤带。本发明将压滤机与水处理设备相连，超滤装置运行时，可以在对压滤机的出水进行水处理的同时进行对超滤装置的自动反洗。
权利要求书
1.可自动反洗的压滤水处理设备，包括超滤装置，所述超滤装置带有超 滤进水口、超滤出水口和超滤浓水口，其特征在于：所述超滤出水口 分别连接有超滤出水管和反洗水管，所述超滤出水管上设有超滤出水 阀，所述反洗水管上设有止回阀;所述设备还包括与所述超滤进水口 相连的压滤机，所述压滤组件包括压滤机架、压滤平台、密封气罩、 设置在所述密封气罩上方用于压住所述密封气罩的供压部件、用于顶 住所述压滤平台的承压部件，所述密封气罩与所述压滤平台之间设置 有滤带。
2.根据权利要求1所述的可自动反洗的压滤水处理设备，其特征在于：所 述反洗水管的两端分别与超滤装置和清洗水箱连接，所述清洗水箱和 所述止回阀之间设有反洗水泵。
3.根据权利要求1或2所述的可自动反洗的压滤水处理设备，其特征在于 ：所述超滤进水口连接有超滤进水管，所述超滤进水管与进水支管连 接，所述进水支管还连接有化学清洗管。
说明书
可自动反洗的压滤水处理 设备
技术领域
本发明涉及一种对水处理装置，特别涉及一种对压滤水进行处理并且 可自动反洗的压滤水处理设备。
背景技术
现有的真空过滤机，通常包括进料部分、过滤带、真空抽滤部分以及 洗涤装置。如专利号为201020676469.4的中国发明专利，公开了一种 新型橡胶带式真空过滤机。它包括进料装置、洗涤装置、密封水装置 、真空箱、支架和安装在支架上的驱动装置，在驱动装置上有过滤带 ，它的特征是：真空箱和真空泵连通，真空箱设置在过滤机侧面。它 所解决的技术问题是，解决以往技术中过滤机整体高度高、稳定性差 、真空箱安装维修困难等技术问题。然而，由于现有的真空过滤机仅 有抽滤组件，因此在使用这类真空过滤机的时候，滤饼的含水率得不 到有效控制，经过固液分离后的滤饼的含水率往往偏高。
现有的超滤装置运行一段时间后，容易产生污垢，需要定期清洗，但 是管路和阀门连接复杂，并且清洗效果不佳。
发明内容
本发明的目的是提供一种装置简单、实现环保生产的可自动反洗的压 滤水处理设备。
本发明的上述技术目的是通过以下技术方案得以实现的：

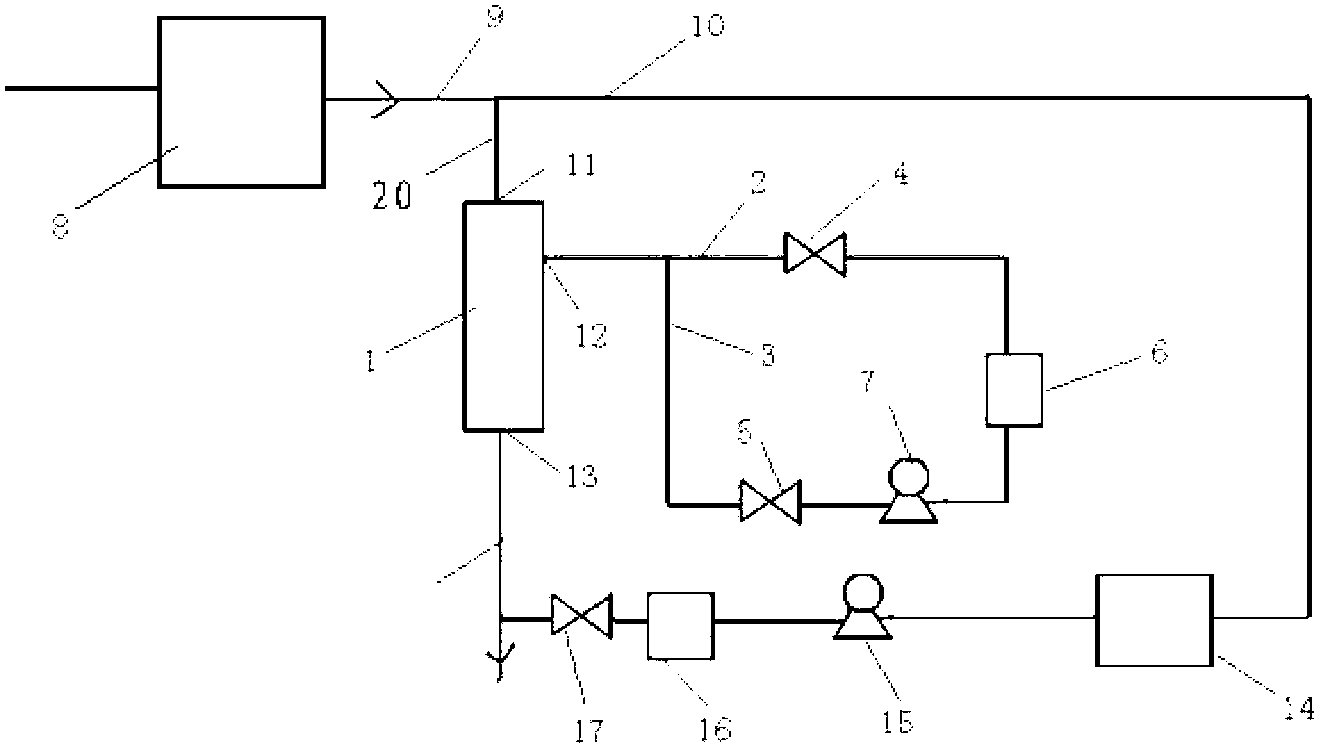

可自动反洗的压滤水处理设备，包括超滤装置，所述超滤装置带 有超滤进水口、超滤出水口和超滤浓水口，其所述超滤出水口分别连 接有超滤出水管和反洗水管，所述超滤出水管上设有超滤出水阀，所 述反洗水管上设有止回阀;所述设备还包括与所述超滤进水口相连的 压滤机，所述压滤组件包括压滤机架、压滤平台、密封气罩、设置在 所述密封气罩上方用于压住所述密封气罩的供压部件、用于顶住所述 压滤平台的承压部件，所述密封气罩与所述压滤平台之间设置有滤带 。
本发明的优点是：
(1)在操作时，载有抽滤产物的一段滤带经转动运动至压滤平台上， 然后滤带停止运动，再接着密封气罩向下运动，紧紧地将所述滤带压 在所述压滤平台上，随后储气罐向所述密封气罩中充入压缩气体，在 压缩气体的压力以及滤带、压滤平台的作用下，抽滤产物中的液体被 压出，从而实现进一步降低滤饼含水率的目的，解决现有技术中滤饼 含水率高的技术问题;
(2)将压滤机与水处理设备相连，超滤装置运行时，反洗水管上的止 回阀使反洗管路停止工作;超滤装置在运行一段时间后，可关闭超滤 出水阀，反洗水从止回阀通过反洗水管流至超滤装置，对超滤模块装 置实行自动反洗;因而可以在对压滤机的出水进行水处理的同时进行 对超滤装置的自动反洗。
作为优选，所述反洗水管的两端分别与超滤装置和清洗水箱连接，所 述清洗水箱和所述止回阀之间设有反洗水泵。
作为优选，所述超滤进水口连接有超滤进水管，所述超滤进水 管与进水支管连接，所述进水支管还连接有化学清洗管。
