申请日2013.01.23
公开(公告)日2013.09.04
IPC分类号C02F1/44
摘要
本实用新型涉及一种去除精苯废水内杂质的装置，该装置包括箱体和安装在箱体内且与箱体内表面间有一定距离的陶瓷膜过滤器，以及安装在陶瓷膜过滤器下部的输水管路，所述箱体下方和上部区域分别设置有下排污口和上排污口。该装置中陶瓷膜过滤器的过滤效果非常理想，用其分离出的水不会对环境造成污染。
权利要求书
1. 去除精苯废水内杂质的装置，其特征在于：该装置包括箱体和安装在箱体内且与箱体内表面间有一定距离的陶瓷膜过滤器，以及安装在陶瓷膜过滤器下部的输水管路，所述箱体下方和上部区域分别设置有下排污口和上排污口。
2. 根据权利要求1所述的装置，其特征在于：所述上排污口设置在陶瓷膜过滤器上部的箱体上。
说明书
去除精苯废水内杂质的装置
技术领域
本实用新型涉及一种用于去除精苯废水内杂质的装置。
背景技术
在现有技术中，通常采用酸洗粗苯的方式来提取甲苯和二甲苯等精制苯的物料。由于在酸洗粗苯的过程中，酸和苯等元素均是易燃物，所以，在提取甲苯和二甲苯等物料须用蒸气加热来完成，从而使精制苯后产生一定量的废水。该种废水中含有油和杂质，油和杂质不仅可对环境造成严重污染，而且因其内有乳化物料，排放也较困难。为了解决环境污染和排放困难等问题，现有技术通常将精制苯所产生的废水喷洒在焦炉内，以解决废水直接排放对环境造成污染。但采用该种方式处理废水不仅造成资源浪费，而且还会影响炼焦质量。
发明内容
本实用新型的目的是提供一种利用防腐过滤的方式解决资源浪费和对环境污染等问题的用于去除精苯废水内杂质的装置。

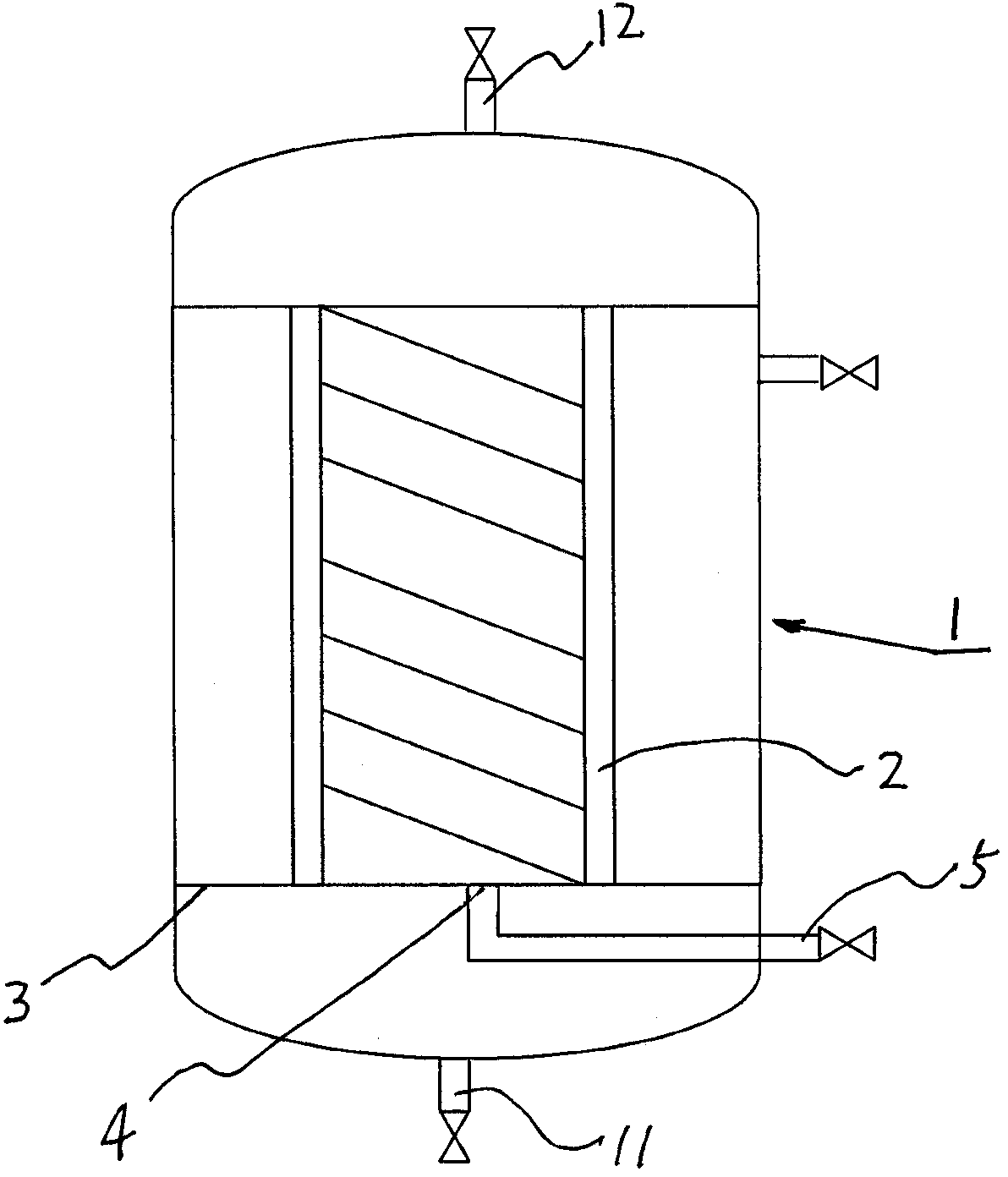

本实用新型所提出的去除精苯废水内杂质的装置包括箱体和安装在箱体内且与箱体内表面间有一定距离的陶瓷膜过滤器，以及安装在陶瓷膜过滤器下部的输水管路，所述箱体下方和上部区域分别设置有下排污口和上排污口。
所述上排污口设置在陶瓷膜过滤器上部的箱体上。
本实用新型所提出的去除精苯废水内杂质的装置采用的陶瓷膜过滤器，一方面精苯废水不能将其腐蚀，可延长过滤器的使用寿命，另一方面该种过滤器的过滤效果非常理想，用其分离出的水不会对环境造成污染;另外，上排污口设置在陶瓷膜过滤器上部的箱体上，可以使油或其它杂质从上部排出，并与水能彻底分离。
