申请日2013.01.23
公开(公告)日2013.08.28
IPC分类号E03D1/00
摘要
一种抽水马桶废水利用装置，包括废水箱、带浮球的底盖，其特点是废水箱独立于马桶，依靠上部边缘的废水箱凸起悬挂于抽水马桶水箱内，废水箱凸起略宽于马桶水箱内壁而与外壁同宽，废水箱上部与马桶水箱原有的箱盖相吻合，废水箱中留有上下贯通的废水箱管道，可使马桶原有控制装置穿过，废水箱管道上部略低于废水箱箱口，废水箱管道壁与废水箱成一体，废水箱一侧面的上部开有入水口，带浮球的底盖通过铰链连接废水箱底部。它解决了目前抽水马桶对厕所洗手池废水收集再利用技术上的不足，提供了一种挂在抽水马桶水箱内部的废水收集、利用装置。
权利要求书
1.一种抽水马桶废水利用装置，包括废水箱、带浮球的底盖，其特征在于： 废水箱独立于马桶，依靠上部边缘的废水箱凸起悬挂于抽水马桶水箱内，废水 箱凸起略宽于马桶水箱内壁而与外壁同宽，废水箱上部与马桶水箱原有的箱盖 相吻合，废水箱中留有上下贯通的废水箱管道，可使马桶原有控制装置穿过， 废水箱管道上部略低于废水箱箱口，废水箱管道壁与废水箱成一体，废水箱一 侧面的上部开有入水口，带浮球的底盖通过铰链连接废水箱底部。
说明书
抽水马桶废水利用装置
技术领域
本发明涉及卫生洁具领域，具体地说是一种对洗手池废水进行收集、再利 用的抽水马桶废水利用装置。
背景技术
目前，对厕所洗手池中废水的处理方式都是直接排入下水道，由于洗手池 中的水多是较为干净甚至是未被污染的水体，因而造成了很大的水资源浪费。 为解决此问题出现了利用洗手池废水的抽水马桶，中华人民共和国专利局专利 号95221138.6的抽水马桶将洗手池出水口与马桶进水口直接相连，取消了储水 箱，但这样的设计在需要冲水时不能有水及时流出，而且冲水时水量和流速都 难以达到冲洗的要求。中华人民共和国专利局专利号96217094.1的实用新型专 利说明书公开了一种卫生间节水装置，此装置将洗手池出水口与马桶水箱直接 相连并增加了防溢水装置，防止了溢水的发生，但此装置在马桶水箱已满的情 况下便不能再收集废水，依然会造成浪费，且在马桶水箱上钻孔会对马桶原有 结构造成破坏。
发明内容
本发明为解决目前抽水马桶对厕所洗手池废水收集再利用技术上的不足， 设计一种挂在抽水马桶水箱内部的废水收集、利用装置。

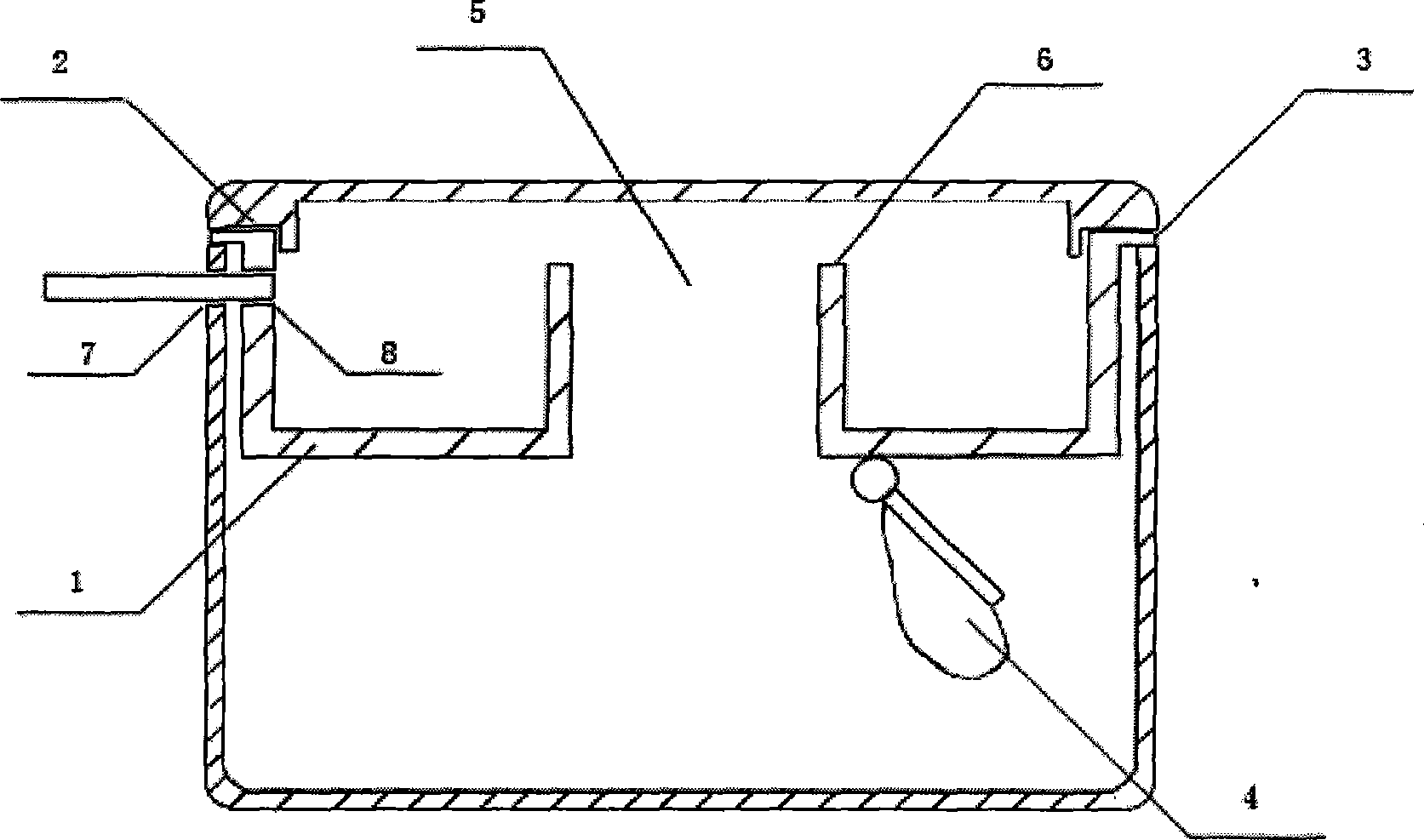

本发明的技术方案是，一种抽水马桶废水利用装置，包括废水箱、带浮球 的底盖，其特征在于：废水箱独立于马桶，依靠上部边缘的废水箱凸起悬挂于 抽水马桶水箱内，废水箱凸起略宽于马桶水箱内壁而与外壁同宽，废水箱废水 箱管道上部与马桶水箱原有的箱盖相吻合，废水箱中留有上下贯通的废水箱管 道，可使马桶原有控制装置穿过，上部略低于废水箱箱口，废水箱管道壁与废 水箱成一体，废水箱一侧面的上部开有入水口，带浮球的底盖通过铰链连接废 水箱底部。
安装时，先在抽水马桶水箱上开一孔洞，孔洞位置及尺寸与废水箱上的入 水口相一致，打开马桶水箱盖，将废水箱通过上部边缘的废水箱凸起悬挂于抽水 马桶水箱内，让马桶原有控制装置穿过废水箱管道，盖上马桶水箱盖，用管件 连接废水箱上的入水口与厕所洗手池出水口，即完成安装。
当有废水流入废水箱时，推动带浮球的底盖开启，废水流入马桶水箱;当 马桶水箱中水的高度达到马桶最高水位时，带浮球的底盖关闭，废水在废水箱 中继续储存;当水位达到废水箱的最高水位时，由于废水箱管道略低于废水箱 箱口，废水通过废水箱管道流入马桶水箱，通过马桶原有的溢水口排出，从而 实现防溢流的功能;当废水量不足以达到马桶水箱的最高水位时，马桶本身的 进水装置将补充这部分水量，从而保证水箱中一直保持充足的冲洗用水。
本发明的技术效果是，采用上述技术方案，可以实现一种抽水马桶废水利 用装置，该装置安装简便、使用方便、能有效节约水资源。
