申请日2013.01.23
公开(公告)日2013.09.11
IPC分类号C02F1/52; C02F1/24
摘要
本实用新型公开了一种污水处理及中水回用一体化装置，包括原水箱、折板混合箱、气浮箱、回流水箱、压力溶气箱，所述的每个箱体相对独立，箱体之间由管道连接，其中气浮箱中设置导流板、隔板及两级改性聚结元件，压力溶气箱设置多层孔板及压力表，本实用新型的优点：将混凝-气浮工艺进行改进，结合改性聚结元件的使用，使餐饮污水油水的去除效率进一步提高;整个设备具有浮选、凝聚、沉降、分离的功能，实现了设备一体化，减少沉降分离设备的体积，提高了处理效果，从而节省工程投资;该装置使用方式灵活，可以结合实际情况单独使用，也可以与其他处理单元综合使用。
权利要求书
1.一种污水处理及中水回用一体化装置，主要包括压力表(3)、折板混合箱(4)、导流板(5)、集水喇叭口(6)、一段集油槽(7)、液位探测头(8)、隔板(9)、二级改性聚结元件(10)、二段集油槽(11)、液位探测头(12)、多层孔板(14)、压力溶气箱(16)、污泥斗(19)、气浮箱(21)、一级改性聚结元件(22)，其特征在于由进水端到出水端由原水箱(1)、折板混合箱(4)、回流水箱(13)、压力溶气箱(16)、气浮箱(21)组成，所述的每个箱体相对独立，箱体之间由管道连接。
2.根据权利要求1所述的污水处理及中水回用一体化装置，其特征是：气浮箱(21)由隔板(9)分隔成两段，由集水喇叭口(6)、一级改性聚结元件(22)、二级改性聚结元件(10)串联连接，其中设置导流板(5)、一段集油槽(7)、液位探测头(8)和二段集油槽(11)、液位探测头(12)、污泥斗(19)。
3.根据权利要求1所述的污水处理及中水回用一体化装置，其特征是：压力溶气箱(16)箱体外设有压力表(3)，箱体内中部设有多层孔板(14)。
说明书
污水处理及中水回用一体化装置
技术领域
本实用新型涉及一种污水处理装置，尤其适合用于高校、医院食堂等含油污水处理及中水回用一体化装置。
背景技术
高校、医院等地方人员密集，生活污水排放量大，其中包括含油的餐饮污水。现有技术中使用的有关污水处理设施或设备，一般采用活性污泥法和生物填料挂膜法等生化处理单元单独进行，主要有结构分散、占地面积大、能耗大、投资维护费用高的缺点，并且对含油污水处理效果不佳，致使中水回用效果不好。
实用新型内容
本实用新型的目的是提供一种油水分离效果好，占地面积小，操作简单，运行费用低的，能够实现污水回收利用一体化装置，即可以单独使用，也可和其他处理单元合并使用。

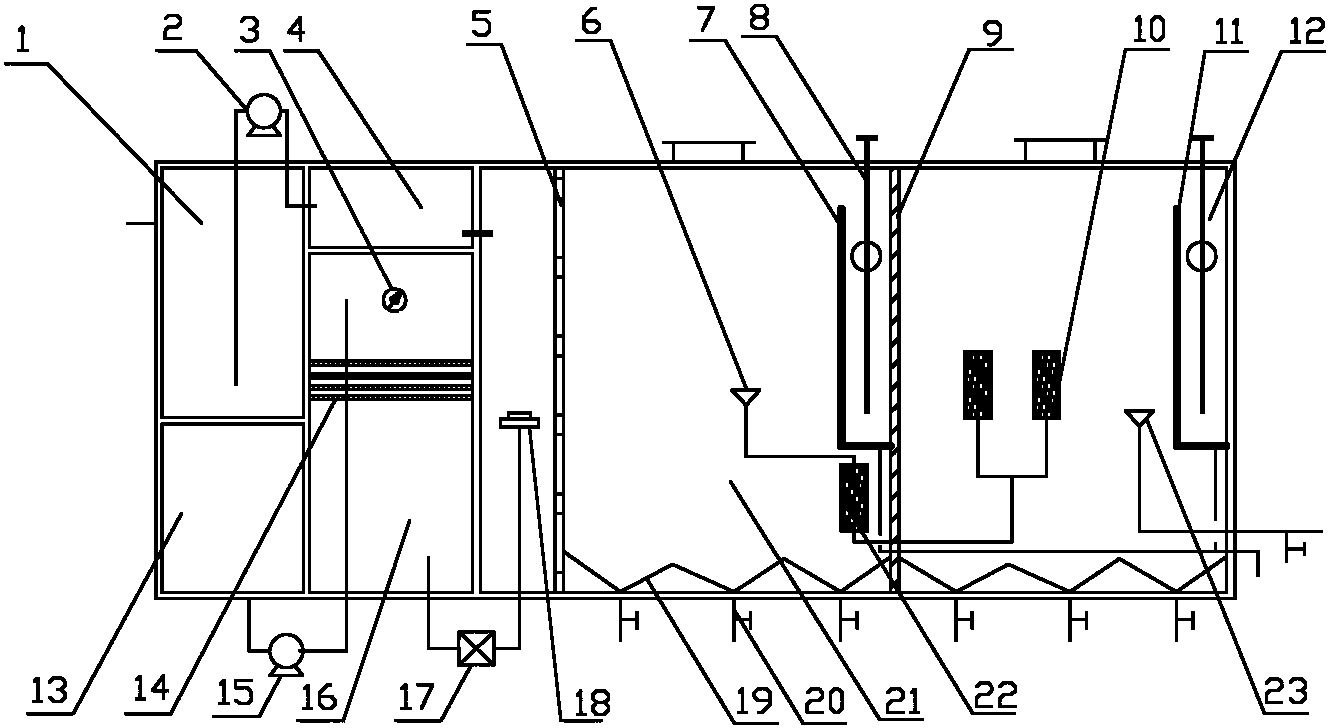

本实用新型的技术方案是：一种污水处理及中水回用一体化装置，主要包括压力表3、折板混合箱4、导流板5、集水喇叭口6、一段集油槽7、液位探测头8、隔板9、二级改性聚结元件10、二段集油槽11、液位探测头12、多层孔板14、压力溶气箱16、污泥斗19、气浮箱21、一级改性聚结元件22，由进水端到出水端由原水箱1、折板混合箱4、回流水箱13、压力溶气箱16、气浮箱21组成，所述的每个箱体相对独立，箱体之间由管道连接;含油污水由管道输送依次从原水箱1进入折板混合箱4，再进入气浮箱21;回流水箱13经水泵打压将回流水打入压力溶气箱16中形成气浮水，气浮水加压注入气浮箱21。
所述的污水处理及中水回用一体化装置，其特征在于：气浮箱21由隔板9分隔成两段，由集水喇叭口6、一级改性聚结元件22、二级改性聚结元件10串联连接，其中设置导流板5、一段集油槽7、液位探测头8和二段集油槽11、液位探测头12、污泥斗19，导流板5将一段集油槽7分为接触混合区和分离区，油渣由一段集油槽7汇集排出，含油污泥由污泥斗19汇集，经排砂管20排出，装置处理水由集水喇叭口23汇集排出，出水部分回流到回流水箱13供压力溶气箱16使用。
所述的污水处理及中水回用一体化装置，其特征在于：压力溶气箱16中 部设有多层孔板14，从回流水箱13经水泵15达到压力溶气箱16中的水，由上到下经过多层孔板14，到达压力溶气箱16底部，压力溶气箱16箱体外设有压力表3。
本实用新型具有如下有益效果：将混凝-气浮工艺进行改进，结合改性聚结元件的使用，使餐饮污水油水的效率进一步提高，整个设备具有浮选、凝聚、沉降、分离的功能，实现了设备一体化，减少沉降分离设备的体积，提高了处理效果，从而节省工程投资;该装置使用方式灵活，可以结合实际情况单独使用，也可以与其他处理单元综合使用。
