申请日2013.03.12
公开(公告)日2013.08.28
IPC分类号C02F1/463
摘要
本实用新型提供了一种电凝聚废水处理设备，其包括底座、立式筒体、下盖板、上盖板、电解极片组以及压力射水片。下盖板设置于立式筒体的底部且固定支撑在底座上、并设置有供废水进入的进水口。上盖板设置于立式筒体的顶部且设置有将处理后的废水排出的出水口。电解极片组位于立式筒体内的上盖板和下盖板之间的空间并固定连接于立式筒体、且与外部电源连接。电解极片组包括阳极单元和阴极单元。阳极单元包括阳极极片。阴极单元包括阴极极片。压力射水片密封绝缘穿设立式筒体且对应设置于电解组，以对电解极片组中的阳极极片和阴极极片进行相应的压力水喷射而除垢。本电凝聚废水处理设备结构简单且能有效地保证极板表面的清洁、避免极板结垢钝化。
权利要求书

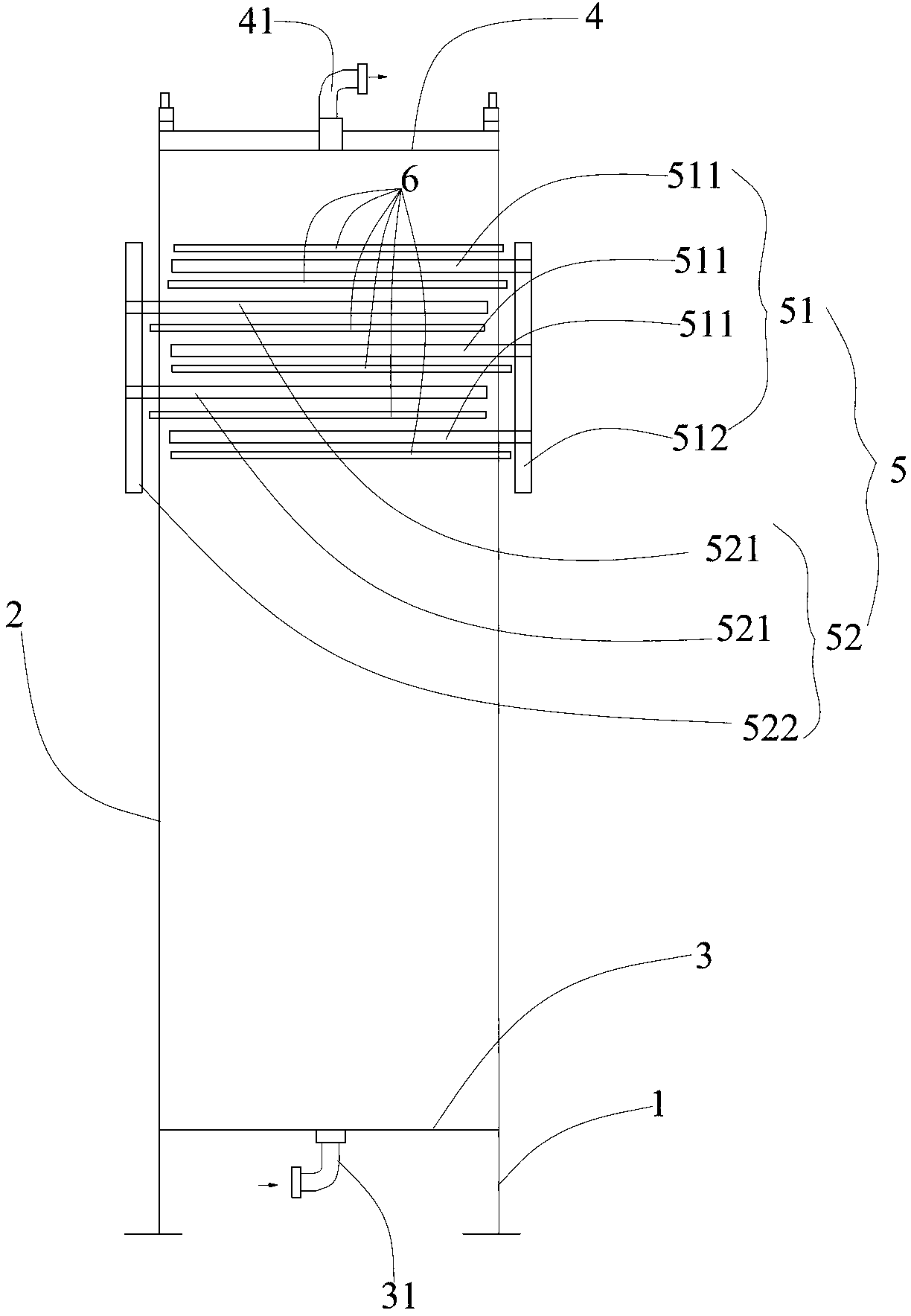

1.一种电凝聚废水处理设备，其特征在于，包括：
底座(1);
立式筒体(2);
下盖板(3)，设置于立式筒体(2)的底部且固定支撑在底座(1)上、 并设置有供废水进入的进水口(31);
上盖板(4)，设置于立式筒体(2)的顶部且设置有将处理后的废水排 出的出水口(41);
电解极片组(5)，位于立式筒体(2)的上盖板(4)和下盖板(3)之 间的空间内并固定连接于立式筒体(2)、且于外部电源电连接，电解极片 组(5)包括：
阳极单元(51)，包括：
阳极极片(511)，密封绝缘穿设立式筒体(2);以及
阳极极片连接件(512)，设置于立式筒体(2)外并与阳极极 片(511)穿出立式筒体(2)的部分固定连接、且与外部电源的正 极连接;
阴极单元(52)，包括：
阴极极片(521)，密封绝缘穿设立式筒体(2);以及
阴极极片连接件(522)，设置于立式筒体(2)外并与阴极 极片(521)穿出立式筒体(2)的部分固定连接、且与外部电源 的负极连接;以及
压力射水片(6)，密封绝缘穿设立式筒体(2)且对应设置于电解组(5)， 以对电解极片组(5)中的阳极极片(511)和阴极极片(521)进行相应的 压力水喷射而除垢。
2.根据权利要求1所述的电凝聚废水处理设备，其特征在于，阳极极片 (511)为多个，阴极极片(521)为多个，所述多个阳极极片(511)和所 述多个阴极极片(521)交错设置，在电解极片组(5)上方布置一个压力射 水片(6)，在电解极片组(5)下方布置一个压力射水片(6)，在电解极 片组(5)内的各对交错的阳极极片(511)和阴极极片(521)之间安装一 个压力射水片(6);
各压力射水片(6)分布有向对应的阳极极片(511)、阴极极片(521) 方向喷水的喷水孔(61)。
3.根据权利要求2所述的电凝聚废水处理设备，其特征在于，各压力射 水片(6)的在与向对应的阳极极片(511)、阴极极片(521)喷水的方向 垂直的面上设置有喷水孔(61)。
4.根据权利要求3所述的电凝聚废水处理设备，其特征在于，压力射水 片(6)在形状上与对应的电解极片组(5)的阳极极片(511)或阴极极片 (521)形状对应且设置的多个喷水孔(61)呈规律排列。
5.根据权利要求4所述的电凝聚废水处理设备，其特征在于，阳极极片 (511)和阴极极片(521)均为长方形。
6.根据权利要求3所述的电凝聚废水处理设备，其特征在于，阳极极片 (511)呈波浪形，阴极极片(521)呈波浪形，压力射水片(6)的所述多 个喷水孔(61)中的部分喷水孔(61)朝向面向对应的波浪形的波谷。
7.根据权利要求6所述的电凝聚废水处理设备，其特征在于，压力射水 片(6)为可转动式。
8.根据权利要求1所述的电凝聚废水处理设备，其特征在于，立式筒体 (2)为圆筒形、方筒形、或多棱筒形。
说明书
电凝聚废水处理设备
技术领域
本实用新型涉及一种废水处理设备，尤其涉及一种电凝聚废水处理设 备。
背景技术
电凝聚净水工艺是一项先进科学的水处理技术，其主要作用在于：可在 给水处理中单独或作为其它净水设备的预处理，不仅除浊脱色、去水藻、除 氟、除铁和其它一些重金属离子、还有杀菌消毒的作用;在排水处理中起到 絮凝沉淀、脱色降解BOD5、COD、NH3-N等作用。特别是一些高难度废水 处理，它有着无可比喻的效果，目前在油田有井压裂返排液回注水处理上得 到应用。由于它是一个综合电化学反映过程，应用领域特别广泛。其基本原 理是利用电化学方法产生多种电化学反应，主要包括电氧化、电还原、电絮 凝、电气浮四个部分。
电凝聚废水处理设备依据电解及电凝聚原理，对废水中污染物有氧化、 还原、中和、凝聚、气浮分离等多种物理化学作用，能瞬间完成废水的处理， 具体而言如下：
废水进入电凝聚设备后，在直流电的作用下，电凝聚设备的两个电解单 元主要发生阳极发生氧化反应和阴极发生还原反应。在阳极氧化反应中，金 属阳极受电化学作用，以离子状态溶于水中，经水解反应生成金属氢氧化物， 作为絮凝剂对废水中的悬浮物及胶体杂质起凝聚作用;同时，废水中OH-离 子在阳极上放电产生氧，初生态氧对废水中有机和无机污染物有极强的氧化 作用。在阴极发生还原反应中，金属离子在阴极上取得电子而被还原，在阴 极表面析出;某些有机物发生还原反应，特别是处于氧化态的某些色素，可 在电解中还原成为无色物质;H+得到电子后被还原成氢气，以微细气泡方式 逸出，可以粘附于废水中的絮状物及油类物质，令其比重变小，浮至水面， 产生气浮作用。
在电凝聚处理设备中，对于极片钝化处理一直是业界所关注的问题。于 2009年12月6日授权公告的中国实用新型专利CN201362607Y公开了一种 用于工业废水及生活废水处理的电凝聚设备，其采用机械刮渣装置对极片的 污垢进行清洁处理来避免极片钝化，但是该结构复杂而且由于采用机械破坏 式，容易对极片造成损伤，从而影响废水处理效率和效果。此外，为了使得 水流路径呈S形，其极片采用圆形并带有过水孔，这使得极片的安装变得复 杂且容易降低立式筒体的强度。
实用新型内容
鉴于背景技术中存在的问题，本实用新型的目的在于提供一种电凝聚废 水处理设备，其结构简单且能有效地保证极板表面的清洁、避免极板结垢钝 化。
为了实现本实用新型的上述目的，本实用新型提供了一种电凝聚废水处 理设备，其包括底座、立式筒体、下盖板、上盖板、电解极片组以及压力射 水片。下盖板设置于立式筒体的底部且固定支撑在底座上、并设置有供废水 进入的进水口。上盖板设置于立式筒体的顶部且设置有将处理后的废水排出 的出水口。电解极片组位于立式筒体的上盖板和下盖板之间的空间内并固定 连接于立式筒体、且与外部电源电连接。电解极片组包括阳极单元和阴极单 元。阳极单元包括：阳极极片，密封绝缘穿设立式筒体;以及阳极极片连接 件，设置于立式筒体外并与阳极极片穿出立式筒体的部分固定连接、且与外 部电源的正极连接。阴极单元包括：阴极极片，密封绝缘穿设立式筒体;阴 极极片连接件，设置于立式筒体外并与阴极极片穿出立式筒体的部分固定连 接、且与外部电源的负极连接。压力射水片密封绝缘穿设立式筒体且对应设 置于电解组，以对电解极片组中的阳极极片和阴极极片进行相应的压力水喷 射而除垢。
本实用新型的有益效果如下：
通过压力射水片的设置，保证电解组的阳极极片和阴极极片清洁无垢， 消除了电解组的极片钝化现象，保证了电解反应高效率进行。
通过压力射水片代替背景技术中的机械刮渣装置，简化了结构。
通过压力射水片增强了对进水口至出水口的水流的搅拌，使废水充分反 应，提高了处理效率和处理效果。
