申请日2013.09.03
公开(公告)日2015.03.18
IPC分类号C02F9/02; C02F11/12
摘要
本发明公开了一种生产废水质能转化处理工艺，其特征在于首先按照滤池反冲洗废水不同处理方式，将处理工艺分为滤池反冲洗废水预浓缩后处理工艺、滤池反冲洗废水直接回用处理工艺和沉淀池排泥水与滤池反冲洗废水混合浓缩处理工艺三类，然后根据不同的运行条件与要求，形成三套处理工艺组成的完整处理体系。该工艺的优点在于可以适应不同场地情况和运行要求，在解决生产排泥水浓缩脱水的同时，将生产废水浓缩和脱水工艺中易于超标排放的浓缩池上清液和脱水滤液用浓缩质能转化池进行二次处理，节约占地面积，实现污泥处理工艺出水达标排放和生产废水中有机物转化为生物能源进一步回收的作用。
权利要求书
1.一种生产废水质能转化处理工艺，其特征在于将污泥浓缩脱水工艺与浓缩质能转化池进行组合，首先对排泥水进行浓缩脱水，并将浓缩脱水过程中产生的上清液和脱水滤液进行质能转化，将其中的有机物转化为生物能源。
2.如权利要求1所述的质能转化处理工艺，其特征在于首先对沉淀池排泥水进行污泥浓缩脱水处理，沉淀池排泥水先排入排泥池进行调蓄，然后均匀排入浓缩池进行污泥浓缩，浓缩污泥排入平衡池内储存，再均匀进入脱水机房进行脱水，脱出污泥进行干污泥处置，浓缩池上清液、平衡池应急排泥和脱水机房滤液则排入浓缩质能转化池进行质能转化。
3.如权利要求2所述的质能转化处理工艺，其特征在于处理工艺分为滤池反冲洗废水预浓缩后处理工艺、滤池反冲洗废水直接回用处理工艺和沉淀池排泥水与滤池反冲洗废水混合浓缩处理工艺三类。

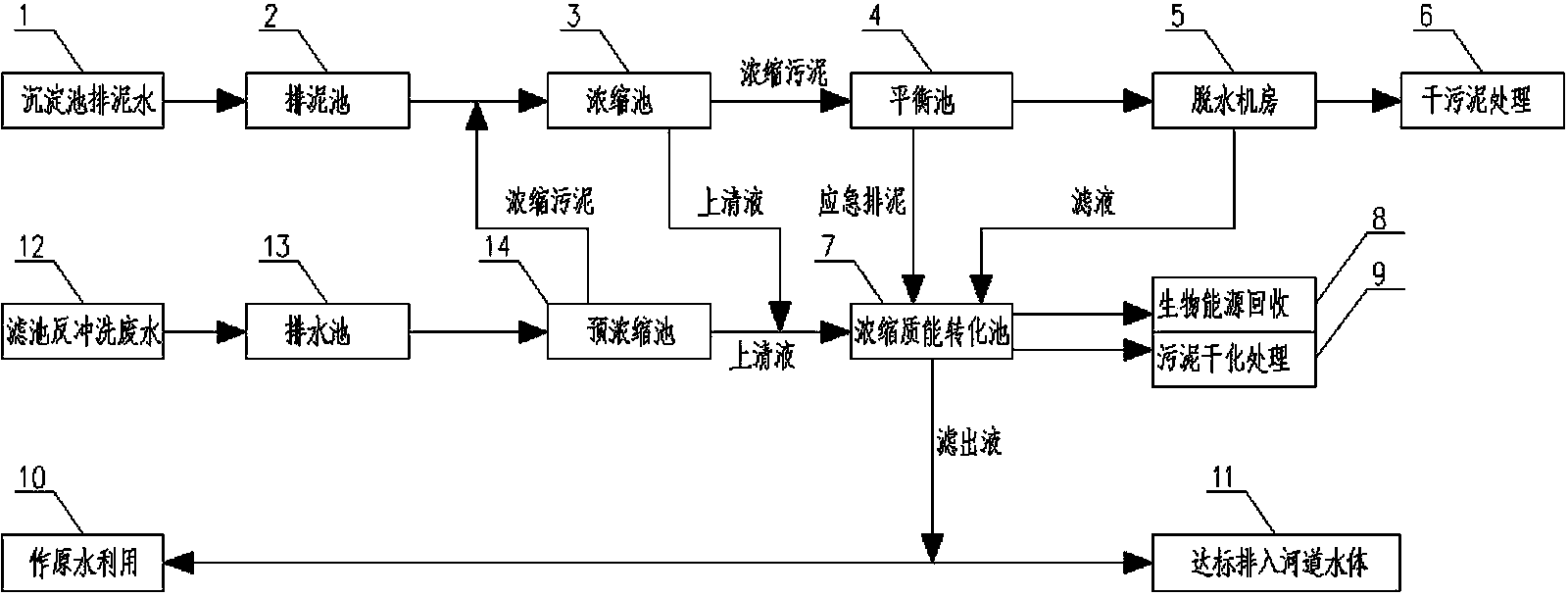

4.如权利要求3所述的质能转化处理工艺，其特征在于滤池反冲洗废水预浓缩后处理工艺包括：沉淀池排泥水先排入排泥池进行调蓄，然后均匀排入浓缩池进行污泥浓缩，浓缩污泥排入平衡池内储存，再均匀进入脱水机房进行脱水，脱出污泥进行干污泥处置;滤池反冲洗废水先排入排水池进行调蓄，然后均匀排入预浓缩池进行预浓缩，浓缩污泥和排泥池出水一并进入浓缩池进行浓缩;浓缩池上清液、预浓缩池上清液、平衡池应急排泥和脱水机房滤液排入浓缩质能转化池进行深化处理，部分有机物转化为生物能源回收，其余污泥进行污泥干化处置;浓缩质能转化池滤出液作原水利用，或达标排入河流水体。
5.如权利要求3所述的质能转化处理工艺，其特征在于滤池反冲洗废水直接回用处理工艺包括：沉淀池排泥水先排入排泥池进行调蓄，然后均匀排入浓缩池进行污泥浓缩，浓缩污泥排入平衡池内储存，再均匀进入脱水机房进行脱水，脱出污泥进行干污泥处置;滤池反冲洗废水先排入排水池进行调蓄，然后直接进入生产处理流程做原水利用;浓缩池上清液、排水池出水、平衡池应急排泥和脱水机房滤液排入浓缩质能转化池进行深化处理，部分有机物转化为生物能源回收，其余污泥进行污泥干化处置;浓缩质能转化池滤出液作原水利用，或达标排入河流水体。
6.如权利要求3所述的质能转化处理工艺，其特征在于沉淀池排泥水与滤池反冲洗废水混合浓缩处理工艺包括：沉淀池排泥水与滤池反冲洗废水先混合后一起排入排泥池进行调蓄，然后均匀排入浓缩池进行污泥浓缩，浓缩污泥排入平衡池内储存，再均匀进入脱水机房进行脱水，脱出污泥进行干污泥处置;浓缩池上清液、平衡池应急排泥和脱水机房滤液排入浓缩质能转化池进行深化处理，部分有机物转化为生物能源回收，其余污泥进行污泥干化处置;浓缩质能转化池滤出液可作原水利用，也可达标排入河流水体。
7.如权利要求3所述的质能转化处理工艺，其特征在于浓缩池、预浓缩池、脱水机房和浓缩质能转化池前可加PAM。
说明书
生产废水质能转化处理工艺
技术领域
本发明为给排水工程中涉及的一种生产废水质能转化处理工艺，具体地说是一种应用于自来水厂或污水厂沉淀池排泥水和滤池反冲洗废水的组合处理工艺。针对沉淀池排泥水和滤池反冲洗废水采用浓缩、脱水和质能转化的优化组合体现生产废水的减量化和资源化的处理工艺。
背景技术
我国城市自来水厂和污水厂的进水中含有多种有机物和无机物，经过处理工艺后，大部分作为生产副产物排出工艺流程，以生产废水的形式存在。由于生产废水水量大，所含为进水经生产工艺浓缩后富集污染物质，已经成为城市自来水厂和污水厂必须解决的环境与社会问题。
目前，在自来水厂和污水处理厂设计运行过程中都涉及生产废水的处理问题，生产废水中所含污泥通过浓缩、自然干化或机械脱水，使生产污泥能够以干固体的形式外运，尽量减少对周围环境的影响。上述技术的主要缺点是生产废水排放时间一般较为集中，需要调蓄;自然干化需较长时间，雨季污泥干化效果差;机械脱水投资费用高，运行成本较高，上清液和脱水滤液往往较难达到排放标准，并且由于脱水过程中一般需加助凝剂，影响脱水污泥的处置;更主要的是大量有机物作为污染物重新成为环境负担。近年来兴起的水环境整治则主要采用营造人工水体-植被环境，如申请人已经授权的发明专利，申请号为200610116070.9的“一种浓缩质能转化池”，利用植物吸收和微生物降解原理，固化去处水中有机物等污染物，但对于生物质能的利用并不充分，而且由于含泥量高，处理负荷较低，往往需要很大的占地面积。
发明内容
本发明的目的是提供一种生产废水质能转化处理工艺，适合于不同污泥处理浓缩工艺条件下的有机物质能转化处理工艺，在解决生产排泥水浓缩脱水的同时，实现污泥处理工艺出水达标排放和水中有机物转化为生物能源进一步回收的作用。
为了实现上述目的，本发明的技术方案是：一种生产废水质能转化处理工艺，其特征在于将污泥浓缩脱水工艺与浓缩质能转化池进行组合，首先对排泥水进行浓缩脱水，并将浓缩脱水过程中产生的上清液和脱水滤液进行质能转化，将其中的有机物转化为生物能源。具体为，首先对沉淀池排泥水进行污泥浓缩脱水处理，沉淀池排泥水先排入排泥池进行调蓄，然后均匀排入浓缩池进行污泥浓缩，浓缩污泥排入平衡池内储存，再均匀进入脱水机房进行脱水，脱出污泥进行干污泥处置，浓缩池上清液、平衡池应急排泥和脱水机房滤液则排入浓缩质能转化池进行深化处理。
按照滤池反冲洗废水不同处理方式，所述处理工艺分为滤池反冲洗废水预浓缩后处理工艺、滤池反冲洗废水直接回用处理工艺和沉淀池排泥水与滤池反冲洗废水混合浓缩处理工艺三类，其中滤池反冲洗废水预浓缩后处理工艺适用于场地面积较大，滤池反冲洗废水无法满足直接回用或排放的情况;滤池反冲洗废水直接回用处理工艺适用于滤池反冲洗废水可直接满足回用要求的情况;沉淀池排泥水与滤池反冲洗废水混合浓缩处理工艺适用于场地面积较小，滤池反冲洗废水无法满足直接回用或排放的情况。
根据本发明的一个实施例，滤池反冲洗废水预浓缩后处理工艺包括：沉淀池排泥水先排入排泥池进行调蓄，然后均匀排入浓缩池进行污泥浓缩，浓缩污泥排入平衡池内储存，再均匀进入脱水机房进行脱水，脱出污泥进行干污泥处置;滤池反冲洗废水先排入排水池进行调蓄，然后均匀排入预浓缩池进行预浓缩，浓缩污泥和排泥池出水一并进入浓缩池进行浓缩;浓缩池上清液、预浓缩池上清液、平衡池应急排泥和脱水机房滤液排入浓缩质能转化池进行深化处理，部分有机物转化为生物能源回收，其余污泥进行污泥干化处置;浓缩质能转化池滤出液作原水利用，或达标排入河流水体。
根据本发明的一个实施例，滤池反冲洗废水直接回用处理工艺包括：沉淀池排泥水先排入排泥池进行调蓄，然后均匀排入浓缩池进行污泥浓缩，浓缩污泥排入平衡池内储存，再均匀进入脱水机房进行脱水，脱出污泥进行干污泥处置;滤池反冲洗废水先排入排水池进行调蓄，然后直接进入生产处理流程做原水利用;浓缩池上清液、排水池出水、平衡池应急排泥和脱水机房滤液排入浓缩质能转化池进行深化处理，部分有机物转化为生物能源回收，其余污泥进行污泥干化处置;浓缩质能转化池滤出液作原水利用，或达标排入河流水体。
根据本发明的另一个实施例，沉淀池排泥水与滤池反冲洗废水混合浓缩处理工艺包括：沉淀池排泥水与滤池反冲洗废水先混合后一起排入排泥池进行调蓄，然后均匀排入浓缩池进行污泥浓缩，浓缩污泥排入平衡池内储存，再均匀进入脱水机房进行脱水，脱出污泥进行干污泥处置;浓缩池上清液、平衡池应急排泥和脱水机房滤液排入浓缩质能转化池进行深化处理，部分有机物转化为生物能源回收，其余污泥进行污泥干化处置;浓缩质能转化池滤出液作原水利用，或达标排入河流水体。浓缩池、预浓缩池、脱水机房和浓缩质能转化池前可加PAM。
本发明按照滤池反冲洗废水不同处理方式，将处理工艺分类，然后根据不同的运行条件与要求，形成三套处理工艺组成的完整处理体系。该工艺的优点在于可以适应不同场地情况和运行要求，在解决生产排泥水浓缩脱水的同时，将生产废水浓缩和脱水工艺中易于超标排放的浓缩池上清液和脱水滤液用浓缩质能转化池进行二次处理，节约占地面积，实现污泥处理工艺出水达标排放和生产废水中有机物转化为生物能源进一步回收的作用。
