申请日2013.09.03
公开(公告)日2014.03.26
IPC分类号F04D13/08; F04D29/00; F04D7/00
摘要
切割式污水潜水电泵，包括上轴承座(7)、上深沟球轴承(8)、定子线圈(9)、转子(10)、机筒(11)、下深沟球轴承(12)、油缸(15)、泵头(17)、叶轮(18)、平键(19)、切割刀(22)、切割座(23)、注油螺塞(27)、骨架油封(28)和机械密封(30)改进现有泵体结构，在叶轮前部安装切割刀和切割座配合结构，以确保和提升其具体使用效果，可将污水中的杂物现行进行切割破碎，然后经叶轮提取，结构布局合理、安全稳固，使用方便实用，能够有效提高和改善抗堵性和可靠性，克服和减少堵塞，提升作业功效，整个装置体积小，重量轻，使用寿命长，通用性强，提高泵送工作安全性和工作效率。
权利要求书

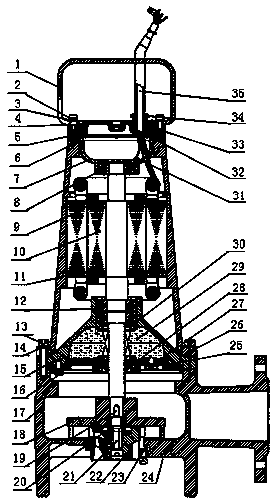

1.切割式污水潜水电泵, 包括上轴承座(7)、上深沟球轴承(8)、定子线圈(9)、转子(10)、机筒(11)、下深沟球轴承(12)、油缸(15)、泵头(17)、叶轮(18)、平键(19)、切割刀(22)、切割座(23)、注油螺塞(27)、骨架油封(28)和机械密封(30);其特征在于，机筒(11)上端安装上轴承座(7)，上轴承座(7)下侧安装上深沟球轴承(8)，上深沟球轴承(8)下同轴安装泵轴，在机筒(11)内泵轴中段外安装转子(10)，在转子(10)外安装定子线圈(9)，在转子(10)下方的泵轴向下穿过下深沟球轴承(12)，下深沟球轴承(12)同时通过机械密封(30)安装在油缸(15)上端，油缸(15)外形呈圆锥台状，而且，油缸(15)下缘安装在泵头(17)上侧，同时，机筒(11)下缘安装在油缸(15)下缘上侧，在泵头(17)底部泵轴下端有底吸口(24)，在泵头(17)的叶轮(18)安装腔的径向壁上有出液口，泵轴向下通过骨架油封(28)穿过油缸(15)底盖后安装叶轮(18)，而且，在泵轴底端向下穿过叶轮(18)后伸出底吸口(24)中孔并同轴安装切割刀(22)，在底吸口(24)中孔内缘安装切割座(23)，切割刀(22)安置在切割座(23)内。
2.如权利要求1所述的切割式污水潜水电泵，其特征在于，机筒(11)上端通过环台形上帽(5)安装提手(1)。
3.如权利要求1所述的切割式污水潜水电泵，其特征在于，切割刀(22)与叶轮(18)之间在泵轴外安装调节铜螺母(20)。
4.如权利要求1所述的切割式污水潜水电泵，其特征在于，油缸(15)底盖上开孔并安装注油螺塞(27)。
5.如权利要求1所述的切割式污水潜水电泵，其特征在于，切割刀(22)装有2~4把切削刃。
6.如权利要求1所述的切割式污水潜水电泵，其特征在于，叶轮(18)采用半开式结构。
说明书
切割式污水潜水电泵
技术领域
本实用新型涉及污水泵装置技术，尤其是切割式污水潜水电泵。
背景技术
污水潜水泵属于无堵塞泵的一种，具有多种形式：如潜水式和干式二种，目前最常的潜水式为WQ型潜水污水泵，最常见的干式污水泵如W型卧式污水泵和WL型立式污水泵二种。和其它泵一样,叶轮、压水室、是污水泵的两大核心部件。其性能的优劣，也就代表泵性能的优劣，污水泵的抗堵塞性能，效率的高低，以及汽蚀性能，抗磨蚀性能主要是由叶泵和压水室两大部件来保证。主要用于输送城市污水，粪便或液体中含有纤维。纸屑等固体颗粒的介质，通常被输送介质的温度不大于80℃。由于被输送的介质中含有易缠绕或聚束的纤维物。故该种泵流道易于堵塞，泵一旦被堵塞会使泵不能正常工作，甚至烧毁电机，从而造成排污不畅。给城市生活和环保带来严重的影响。因此,抗堵性和可靠性是污水泵优劣的重要因素。相关改进技术少见公开。
实用新型内容
本实用新型的目的是提供一种切割式污水潜水电泵，有效提高和改善抗堵性和可靠性，克服和减少堵塞。
本实用新型的目的将通过以下技术措施来实现：机筒上端安装上轴承座，上轴承座下侧安装上深沟球轴承，上深沟球轴承下同轴安装泵轴，在机筒内泵轴中段外安装转子，在转子外安装定子线圈，在转子下方的泵轴向下穿过下深沟球轴承，下深沟球轴承同时通过机械密封安装在油缸上端，油缸外形呈圆锥台状，而且，油缸下缘安装在泵头上侧，同时，机筒下缘安装在油缸下缘上侧，在泵头底部泵轴下端有底吸口，在泵头的叶轮安装腔的径向壁上有出液口，泵轴向下通过骨架油封穿过油缸底盖后安装叶轮，而且，在泵轴底端向下穿过叶轮后伸出底吸口中孔并同轴安装切割刀，在底吸口中孔内缘安装切割座，切割刀安置在切割座内。
尤其是，机筒上端通过环台形上帽安装提手。
尤其是，切割刀与叶轮之间在泵轴外安装调节铜螺母。
尤其是，油缸底盖上开孔并安装注油螺塞。
尤其是，切割刀装有2~4把切削刃。
尤其是，叶轮采用半开式结构。
本实用新型的优点和效果：改进现有泵体结构，在叶轮前部安装切割刀和切割座配合结构，以确保和提升其具体使用效果，可将污水中的杂物现行进行切割破碎，然后经叶轮提取，结构布局合理、安全稳固，使用方便实用，能够有效提高和改善抗堵性和可靠性，克服和减少堵塞，提升作业功效，整个装置体积小，重量轻，使用寿命长，通用性强，提高泵送工作安全性和工作效率。
