申请日2013.09.03
公开(公告)日2014.03.12
IPC分类号C02F9/04; F28C1/02
摘要

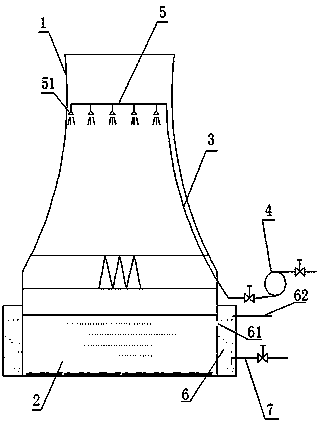

本实用新型公开了一种工业循环水节水与水处理的装置，包括工业循环水的冷却塔(1)和位于其底部的集水池(2)，特征是它设有至少一条补充水管道(3)通过加压泵(4)将补充的冷水输送到冷却塔(1)的上部与至少一套可从上方向塔内喷洒冷水的喷淋装置(5)相连接;所述喷淋装置(5)设有喷嘴(51);在所述集水池(2)的一侧设有净水池(6)，集水池(2)通过溢流结构(61)与净水池(6)连通。它解决了循环水系统的水损耗过多和水质不良的问题。本实用新型结构简单，可以有效减少冷却塔的湿热蒸汽水分子的逸出，达到节水的目的。同时通过药剂施放管道向净水池中施放除垢药剂，进一步除掉净水池中的水垢。
权利要求书
1.一种工业循环水节水与水处理的装置，包括工业循环水的冷却塔(1)和位于其底部的集水池(2)，其特征在于：它设有至少一条补充水管道(3)通过加压泵(4)将补充的冷水输送到冷却塔(1)的上部与至少一套可从上方向塔内喷洒冷水的喷淋装置(5)相连接;所述喷淋装置(5)设有喷嘴(51);在所述集水池(2)的一侧设有净水池(6)，集水池(2)通过溢流结构(61)与净水池(6)连通。
2.根据权利要求1所述的工业循环水节水与水处理的装置，其特征在于：所述喷淋装置(5)包括至少一圈设置在所述冷却塔(1)内壁或外壁上的环形盘管(52)。
3.根据权利要求2所述的工业循环水节水与水处理的装置，其特征在于：所述盘管(52)也可悬挂设置在所述冷却塔(1)的内部上空。
4.根据权利要求2或3所述的工业循环水节水与水处理的装置，其特征在于：所述喷嘴(51)交错均布在所述盘管(52)上。
5.根据权利要求1所述的工业循环水节水与水处理的装置，其特征在于：所述溢流结构(61)为设置在集水池(2)与净水池(6)之间的隔墙中部或者上部的溢流孔或溢流槽。
6.根据权利要求1或5所述的工业循环水节水与水处理的装置，其特征在于：所述净水池(6)设有可向其中输送除垢药剂的药剂施放管道(62)。
7.根据权利要求1所述的工业循环水节水与水处理的装置，其特征在于：所述补充水管道(3)设置在冷却塔(1)的内壁或者外壁上并分别连接塔下部的冷水管接头和塔上部的盘管(52)。
8.根据权利要求7所述的工业循环水节水与水处理的装置，其特征在于：所述补充水管道(3)为双层套管或单层管线。
说明书
一种工业循环水节水及水处理的装置
技术领域
本实用新型涉及工业循环水节水领域和水处理领域的综合应用，特别是涉及工业循环水节水装置及循环冷却水的处理应用。
背景技术
冷却塔是工业上常用的主要设备之一，主要是冷却系统中产生一定温度的介质水通过冷却塔内的一些装置，使介质水与空气进行热交换来降低水温，再继续循环使用。在敞开式循环冷却系统中，由于蒸发排放一些污水外，还有空气流由塔顶逸出带走部分水滴，以及管道渗漏而失去部分水。在经常维护的情况下，大多数管道渗漏量较小，可忽略不计，而由于塔内温度较高，蒸发带走的水量非常大，是塔内最大的水损耗途径之一，它导致冷热交换过程中浪费了逸出的大量还可利用的水资源。
另外，目前的冷却塔系统中，新的补充水通常直接进入凉水塔下的循环水池(集水池)，未能充分利用较低温度的补充新水与循环水池内的循环水进行冷热交换，降温过程不够理想，效率低。
而且，随着大量的水蒸气逸出，循环水池的饱和水浓度将升高，造成循环水含盐浓度太高，而造成循环水水质降低，加速了热交换器的产生水垢故障的发生，严重地缩短了设备使用周期。因此，现在的循环水池主要有两个功能，一是集水池的功能，二是净水池的功能，并且系统取水口管道也置于其中，这样就造成一些沉淀下来的固体颗粒物等一些杂志，又再次进入循环水系统管道里，进入换热器里形成沉淀垢，严重影响热交换使用寿命，造成腐蚀穿孔而泄露事故。
因此，总的来说，现有技术存在两个方面的不足，一是新的补充水直接通过管道流入集水池中，未能得到有效利用，二是循环水直接从集水池中取水，会造成大量沉淀物进入循环水系统管道。
发明内容
本实用新型的目的是为克服现有技术的不足，提供一种工业循环水节水和水处理的装置，使补充水先得到有效利用，同时改变循环水的取水方式，提高工业循环水水质，实现阻垢的目的。
具体对工业循环水系统补充水和水处理进行了以下改进：
本实用新型的这种工业循环水节水与水处理的装置，包括工业循环水的冷却塔和位于其底部的集水池，集水池是用于收集循环水并对水进行初步沉淀，同时作为系统继续循环的水源，因此，现有技术通常都是补充水直接补充进这个集水池，而循环水也直接从这个集水池取水。本实用新型是这样做的：它设有至少一条补充水管道通过加压泵将补充的冷水输送到冷却塔的上部与至少一套可从上方向塔内喷洒冷水的喷淋装置相连接，这样补充水不直接进入集水池，而是先提升到冷却塔的上部空间;另外，喷淋装置设有喷嘴，通过喷嘴在冷却塔内部空间形成自然降水一样的喷淋效果，可以防止大量向上方逸出的水蒸气带走水分，而使水蒸气在喷淋作用下流回集水池中，降低了水的损耗率;在集水池的一侧设有净水池，集水池通过溢流结构与净水池连通，这样集水池初步沉淀后的水流入净水池进行进一步净化，可以改善水质，以备下一循环使用。
进一步的，喷淋装置包括至少一圈设置在所述冷却塔内壁或外壁上的环形盘管;盘管也可悬挂设置在所述冷却塔的内部上空。喷嘴交错均布在所述盘管上。喷嘴的密度、布置方式根据冷却塔的空间大小，以及喷水量等参数决定，以确保能够在塔内形成均匀的喷淋效果为宜。
进一步的，溢流结构为设置在集水池与净水池之间的隔墙中部或者上部的溢流孔或溢流槽。溢流孔或溢流槽设置在隔墙中部以上，可以使净水池取到集水池中上部的沉淀物较少的水，对集水池的水进行过滤。
另外，净水池设有可向其中输送除垢药剂的药剂施放管道。可以通过药剂施放管道向净水池中施放除垢的药剂，对净水池的水质再次进行改善。
另外，补充水管道设置在冷却塔的内壁或者外壁上并分别连接塔下部的冷水管接头和塔上部的盘管。补充水管道为双层套管或单层管线，双层套管可有效避免因塔壁的温度造成管壁损耗，提高管道使用寿命。
本实用新型结构简单，可以有效减少冷却塔的湿热蒸汽水分子的逸出，达到节水的目的。由于补充水在塔内从上部向下部形成自然降水一样的喷淋效果，可以进一步降低冷却塔的水体温度。另外，由于在集水池侧建一个净水池，集水池表层水通过溢流结构进入净水池，这样净水池中的水就不会取到集水池中的沉淀物，同时通过药剂施放管道向净水池中施放除垢药剂，进一步除掉净水池中的水垢，使净水池中的水质较好，而系统所用的循环水直接从净水池取水，这样就能保证整个水循环系统管道里的水质均较好，可以有效控制水体含盐饱和度，使循环水系统长周期、高效率的安全运行。
