申请日2013.09.03
公开(公告)日2014.02.05
IPC分类号C02F9/14
摘要
本实用新型公开了一种一体化污水处理回用设备，属于污水处理领域。它包括主体设备，还包括气源系统和电路控制系统，所述的主体设备包括预处理池、厌氧调节池、缺氧池、第一MBBR池、第二MBBR池、曝气纤维滤床FBAF和消毒池，所述的气源系统包括曝气装置和气提系统;所述的电路控制系统包括曝气控制系统、监控系统和温度检测电路;所述的曝气控制系统包括溶解氧传感器和溶解氧控制仪;所述的监控系统包括触摸屏和可编程控制器PLC。本实用新型通过各个反应池的处理，实现各种有害物质的去除，处理后的水能达标排放，处理效率高，成本低;而且本实用新型可以将各个参数进行合理设置，实现无人值守，只需定期巡检，真正做到傻瓜式运行。
权利要求书
1.一体化污水处理回用设备，包括主体设备，其特征在于，还包括气源系统和电路控制系统，所述的主体设备包括预处理池(1)、厌氧调节池(2)、缺氧池(3)、第一MBBR池(4)、第二MBBR池(5)、曝气纤维滤床FBAF(6)和消毒池(7);所述的预处理池(1)、厌氧调节池(2)、缺氧池(3)、第一MBBR池(4)、第二MBBR池(5)、曝气纤维滤床FBAF(6)和消毒池(7)都设有进水口和出水口;所述的预处理池(1)的出水口与厌氧调节池(2)的进水口连接，厌氧调节池(2)的出水口与缺氧池(3)的进水口连接，缺氧池(3)的出水口与第一MBBR池(4)的进水口连接，第一MBBR池(4)的出水口与第二MBBR池(5)的进水口连接，第二MBBR池(5)的出水口与曝气纤维滤床FBAF(6)的进水口连接，曝气纤维滤床FBAF(6)的出水口与消毒池(7)的进水口连接;所述的气源系统包括曝气装置和气提系统;所述的电路控制系统包括曝气控制系统、监控系统和温度检测电路;所述的曝气控制系统包括溶解氧传感器和溶解氧控制仪;所述的监控系统包括触摸屏和可编程控制器PLC;所述的温度检测电路包括温度传感器和温度控制器处理电路。
2.根据权利要求1所述的一体化污水处理回用设备，其特征在于，所述的第一MBBR池(4)、第二MBBR池(5)和曝气纤维滤床FBAF(6)中均有气源系统;所述的气源系统由曝气控制系统控制。
3.根据权利要求1所述的一体化污水处理回用设备，其特征在于，所述的气源系统、曝气控制系统、温度检测电路和触摸屏都分别与可编程控制器PLC连接。
4.根据权利要求1所述的一体化污水处理回用设备，其特征在于，所述的消毒池(7)为紫外线消毒池。
5.根据权利要求1所述的一体化污水处理回用设备，其特征在于，所述的第一MBBR池(4)和第二MBBR池(5)中均设有填料。
6.根据权利要求1-5中任意一项所述的一体化污水处理回用设备，其特征在于，还包括污泥储存池(8)，所述的污泥储存池(8)有进料口和出水口;所述的曝气纤维滤床FBAF(6)还设有污泥出口;所述的曝气纤维滤床FBAF(6)的污泥出口与污泥储存池(8)的进料口连接;所述的污泥储存池(8)的出水口与厌氧调节池(2)的进水口连接。
7.根据权利要求6所述的一体化污水处理回用设备，其特征在于，所述的污泥储存池(8)的底部也设有曝气装置、溶解氧传感器和溶解氧控制仪。

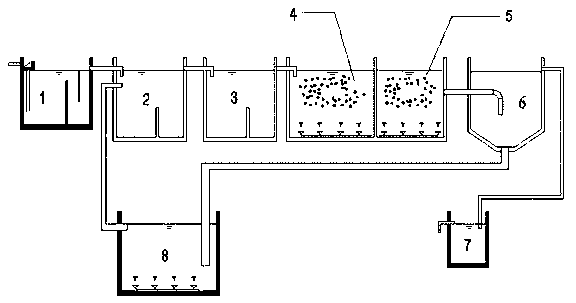

8.根据权利要求7所述的一体化污水处理回用设备，其特征在于，所述的预处理池(1)、厌氧调节池(2)、缺氧池(3)、第一MBBR池(4)、第二MBBR池(5)、曝气纤维滤床FBAF(6)、消毒池(7)和污泥储存池(8)都位于一个容器中，各个反应池之间通过隔板隔开。
说明书
一体化污水处理回用设备
技术领域
本实用新型属于污水处理领域，具体地说，涉及一种一体化污水处理回用设备，更具体地说，涉及一种集自动化、简单化、模块化于一体的污水处理回用设备。
背景技术
根据社会发展，农村城镇化是所有国家的一个必然趋势，目前中国正处在一个关键的时期。而对于中小城镇，尤其是一些小区——存在无法将污水管网引入市政管网的地区，对于这个问题，我们需要找到一种简单便捷而且处理后的污水能够达到浇花、冲地、灌溉等简单回用目的的污水处理设备，这对我国的中小城镇、农村城镇化，是一个利国利民、造福千秋的事情。当前市场上有许多的污水处理一体化设备，但是各有缺点，其存在的主要问题如下：
(1)采用接触氧化进行生物处理，由于悬挂/弹性填料的使用寿命有限，一般很短时间内就要更换;
(2)厌氧也采用悬挂/弹性填料，填料架垮塌导致效果不稳定，而且需要维护;
(3)处理效果不稳定：由于采用的生物处理工艺不能冲击，水质波动导致处理效果不稳定;
(4)操作维护量大;
(5)设备占地大;
(6)出水水质不达标：由于传统的生物工艺无法将氨氮完全有效地硝化、反硝化，导致出水氨氮不达标;
(7)能耗高：由于采用风机曝气，很难根据水质和时间进行实时调控，导致设备能耗很高。
中国专利号：201110323835.7，公开日为2012年03月28日，公开了一份名称为污水处理装置的专利文件，其包括外壳及多个过滤单元。外壳能够透过污水，外壳上设有第一出液口。多个过滤单元平行地设置于外壳内，每一过滤单元包括过滤网及过滤膜，过滤网截留污水中的污泥颗粒、悬浮物体及胶体污染物;过滤膜设置于过滤网内，用于将经过滤网截留过的污水过滤成回用水，并从第一出液口流出。上述污水处理装置经过滤网对污水中大颗粒污染物的截留作用，减少了大颗粒污染物与过滤膜之间的接触，改善了过滤膜的堵孔现象，不仅减小了过滤阻力，使得过滤过程中只需要较小的抽吸压力，而且减少了过滤膜的清洗次数，也避免了过滤膜的过早破损，上述污水处理装置提高了过滤效率。但是其处理后的水还是无法达标排放，尤其是无法满足灌溉用水的要求。
发明内容
1、要解决的问题
针对现有中小型污水处理场合的水质水量波动大，现场条件不稳定、经常变化，加之很多地方人员素质不高、地方偏僻，不可能经常有人去看管维护等情况，与现有的污水处理回用一体化设备自动化程度不高，操作复杂，需要经常维护的问题，本实用新型提供一种一体化污水处理回用设备，以克服现有技术的不足，集自动化、简单化、模块化于一体，为农村、城镇的污水处理提供解决方案，解决目前这些居住点分散、不方便以及人口较少地区的污水处理不方便的问题，确保这些地区的环境得到改善，也给国家的环境建设做出一定贡献;同时本实用新型从根本上与其他的设备相区别，还可以进一步根据条件的变化进行改变运行方式调节以适应水质、水量的变化;而且不设置二沉池，节约占地。
2、技术方案
为解决上述问题，本实用新型采用如下的技术方案。
一体化污水处理回用设备，包括主体设备，还包括气源系统和电路控制系统，所述的主体设备包括预处理池、厌氧调节池、缺氧池、第一MBBR池、第二MBBR池、曝气纤维滤床FBAF和消毒池，所述的预处理池、厌氧调节池、缺氧池、第一MBBR池、第二MBBR池、曝气纤维滤床FBAF和消毒池都设有进水口和出水口;所述的预处理池的出水口与厌氧调节池的进水口连接，厌氧调节池的出水口与缺氧池的进水口连接，缺氧池的出水口与第一MBBR池的进水口连接，第一MBBR池的出水口与第二MBBR池的进水口连接，第二MBBR池的出水口与曝气纤维滤床FBAF的进水口连接，曝气纤维滤床FBAF的出水口与消毒池的进水口连接;所述的气源系统包括曝气装置和气提系统;所述的电路控制系统包括曝气控制系统、监控系统和温度检测电路;所述的曝气控制系统包括溶解氧传感器和溶解氧控制仪;所述的监控系统包括触摸屏和可编程控制器PLC;所述的温度检测电路包括温度传感器和温度控制器处理电路。MBBR池为流化床生物膜反应器，曝气纤维滤床FBAF为专利号：201010109192.1，专利名称：一种曝气生物滤床及其污水深化处理的方法中介绍的一种曝气纤维生物滤床。
优选地，所述的第一MBBR池、第二MBBR池和曝气纤维滤床FBAF中均有气源系统;所述的气源系统由曝气控制系统控制。
优选地，所述的气源系统、曝气控制系统、温度检测电路和触摸屏都分别与可编程控制器PLC连接。
优选地，所述的消毒池为紫外线消毒池。
优选地，所述的第一MBBR池和第二MBBR池中均设有填料。
优选地，还包括污泥储存池，所述的污泥储存池有进料口和出水口;所述的曝气纤维滤床FBAF还设有污泥出口;所述的曝气纤维滤床FBAF的污泥出口与污泥储存池的进料口连接;所述的污泥储存池的出水口与厌氧调节池的进水口连接。
优选地，所述的污泥储存池的底部也设有曝气装置、溶解氧传感器和溶解氧控制仪。
优选地，所述的预处理池、厌氧调节池、缺氧池、第一MBBR池、第二MBBR池、曝气纤维滤床FBAF、消毒池和污泥储存池都位于一个容器中，各个反应池之间通过隔板隔开。
本实用新型采用全生物膜法进行处理，即采用第一MBBR池、第二MBBR池和曝气纤维滤床FBAF，通过大量微生物富集到生物填料上提高处理效率，降低污水处理水力停留时间HRT，同时可根据液位、溶解氧等实际情况由可编程控制器PLC进行自动调整运行模式或者提前设定好由人工来控制。利用曝气纤维滤床FBAF的生物过滤作用，节省二沉池。根据污水处理水量和污泥处理量将决定是否设置污泥储存池。当污泥量大的时候，采用污泥储存池。
3、有益效果
相比于现有技术，本实用新型的有益效果为：
(1)自动化：具有气源系统和电路控制系统，可以内置三种不同运行模式将曝气停机时间、排泥时间、内回流时间进行合理设置，同时用户也可以自定义模式;通过修改时间和模式进行控制;
(2)简单化：具有触摸屏，触摸屏可实显示一些关键参数;具有自检功能与提示功能，同时设备内部基本没有移动件，所以设备易于控制，操作简单，完全可以无人值守，只需定期巡检，真正做到傻瓜式运行、无需维护;
(3)模块化：设备由一个个模块组合，制作简单，成本低;
(4)节能环保：根据需要间歇运行，在进水量少或者不进水时，不运行电机，节电而且无噪音之虞;全生物膜法处理工艺，设备埋地，没有臭气的隐患;
(5)安全可靠：系统基本没有移动件和拆卸件，基本没有安全隐患，设备所有可触碰的器件均可以采用低压控制，不对人体产生危险;具有对于断电和误操作的响应，系统稳定性较强;
(6)设施投资运行成本低：采用高效的生物膜法，设备体积小、占地小，投资小;而且污水处理完成后可以就地回用，一般无需加药，大大降低运行成本;
(7)处理效果好，本实用新型设有预处理池、厌氧调节池、缺氧池、第一MBBR池、第二MBBR池、曝气纤维滤床FBAF和消毒池，通过各个反应池的处理，实现各种有害物质的去除，处理后的水能达标排放，处理效率高，成本低。
