申请日2013.09.03
公开(公告)日2014.02.26
IPC分类号C02F9/14
摘要
高浓度酿酒废水智能一体化生物反应器，包含二相双循环厌氧膨胀床生物反应区、高负荷活性污泥反应区、双膜循环床好氧生物反应区、纳滤膜床、水质检测区、固液分离生物膜;二相双循环厌氧膨胀床生物反应区外壁直接连接高负荷活性污泥反应区，高负荷活性污泥反应区与双膜循环床好氧生物反应区是连接在一起的单沟水池，后面连接纳滤膜床和水质检测区，固液分离生物膜是在水质检测区后的纤维复合膜料上的吸附生物膜。该反应器兼具独立的厌氧、兼氧、好氧反应区，污水处理和检测一体;根据检测出水的COD、氨氮含量控制水流速度和曝气量，智能化一体式设计，占地面积少，处理方式多，净水效果好。
权利要求书

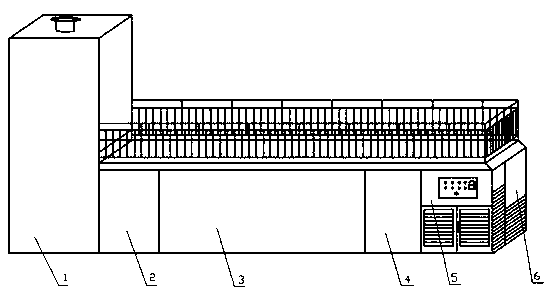

1.高浓度酿酒废水智能一体化生物反应器，其特征是：该反应器包含二相双循环厌氧膨胀床生物反应区(1)、高负荷活性污泥反应区(2)、双膜循环床好氧生物反应区(3)、纳滤膜床(4)、水质检测区(5)、固液分离生物膜(6);二相双循环厌氧膨胀床生物反应区(1)为柱形结构，污水自下向上流出，其外壁直接连接高负荷活性污泥反应区(2);高负荷活性污泥反应区(2)与双膜循环床好氧生物反应区(3)是一体连接的由隔板隔开的单沟净化池，高负荷活性污泥反应区(2)内壁和底部设有兼氧型生物高负荷活性污泥，双膜循环床好氧生物反应区(3)内壁和底部设有好氧型生物膜，池内设有悬浮的好氧型生物膜;纳滤膜床(4)是设在双膜循环床好氧生物反应区(3)尾部的多层纳米过滤膜;水质检测区(5)连接在纳滤膜床(4)后，包含COD检测仪和氨氮检测仪;固液分离生物膜(6)是在水质检测区(5)后的纤维复合膜料上的吸附生物膜。
2.根据权利要求1的高浓度酿酒废水智能一体化生物反应器，所述的高负荷活性污泥反应区(2)设有电动转刷控制水流速度。
3.根据权利要求1的高浓度酿酒废水智能一体化生物反应器，所述的双膜循环床好氧生物反应区(3)池底设有电动曝气装置。
说明书
高浓度酿酒废水智能一体化生物反应器
技术领域
本实用新型涉及一种废水处理器，尤其涉及一种高浓度酿酒废水智能一体化生物反应器。
背景技术
目前对废水的生物处理分为厌氧、兼氧、好氧反应，现有的设备多数只具备一种或两种反应模式，处理能力有限，效果单一，且需要配合二沉池，占地面积大，生物泥质量浓度低，利用率低。为解决上述问题提出了本实用新型的方案。
发明内容
本实用新型的目的是：提供一种兼具独立的厌氧、兼氧、好氧反应的高浓度酿酒废水智能一体化生物反应器，该反应器包含二相双循环厌氧膨胀床生物反应区、高负荷活性污泥反应区、双膜循环床好氧生物反应区、纳滤膜床、水质检测区、固液分离生物膜;二相双循环厌氧膨胀床生物反应区为柱形结构，污水自下向上流出，其外壁直接连接高负荷活性污泥反应区;高负荷活性污泥反应区与双膜循环床好氧生物反应区是一体连接的由隔板隔开的单沟净化池，高负荷活性污泥反应区内壁和底部设有兼氧型生物高负荷活性污泥，双膜循环床好氧生物反应区内壁和底部设有好氧型生物膜，池内设有悬浮的好氧型生物膜;纳滤膜床是设在双膜循环床好氧生物反应区尾部的多层纳米过滤膜;水质检测区连接在纳滤膜床后，包含COD检测仪和氨氮检测仪;固液分离生物膜是在水质检测区后的纤维复合膜料上的吸附生物膜。
所述的高负荷活性污泥反应区设有电动转刷控制水流速度。
所述的双膜循环床好氧生物反应区池底设有电动曝气装置。
本实用新型的有益效果是：该反应器兼具独立的厌氧、兼氧、好氧反应区，污水处理和检测一体;根据检测出水的COD、氨氮含量控制水流速度和曝气量，智能化一体式设计，占地面积少，处理方式多，净水效果好。
