申请日2013.09.03
公开(公告)日2014.04.02
IPC分类号C02F9/02; C02F11/12
摘要
本实用新型公开了一种生产废水质能转化处理装置，其特征在于所述处理装置包括污泥浓缩脱水装置，所述污泥浓缩脱水装置的后端还设有浓缩质能转化池。滤池反冲洗废水预浓缩后处理装置包括依次连接的排泥池、浓缩池、平衡池、脱水机房，浓缩池的上清液出口、平衡池的应急排泥出口和脱水机房的滤液出口与浓缩质能转化池的输入端连接，浓缩质能转化池的滤出液端则与原水端连接。本实用新型将污泥浓缩脱水装置与浓缩质能转化池进行组合，实现生产排泥水浓缩脱水、处理装置达标排放和生产废水中有机物转化为生物能源的功能。
权利要求书
1.一种生产废水质能转化处理装置，其特征在于所述质能转化处理装置包括污泥浓缩脱水装置，所述污泥浓缩脱水装置的后端还设有浓缩质能转化池，所述污泥浓缩脱水装置包括依次连接的排泥池、浓缩池、平衡池、脱水机房，浓缩池的上清液出口、平衡池的应急排泥出口和脱水机房的滤液出口与浓缩质能转化池的输入端连接，浓缩质能转化池的滤出液端则与原水端连接。
2.如权利要求1所述的生产废水质能转化处理装置，其特征在于所述生产废水质能转化处理装置还包括与滤池反冲洗废水端连接的排水池、与排水池连接的预浓缩池，预浓缩池的上清液出口与浓缩质能转化池的输入端连接，预浓缩池的浓缩污泥出口端与浓缩池的输入端连接。
3.如权利要求1所述的生产废水质能转化处理装置，其特征在于所述生产废水质能转化处理装置包括与滤池反冲洗废水端连接的排水池，排水池的出口同时与原水端和浓缩质能转化池的输入端连接。
4.如权利要求1所述的生产废水质能转化处理装置，其特征在于所述排泥池的输入端还与滤池反冲洗废水端连接。
说明书
生产废水质能转化处理装置
技术领域
本实用新型为给排水工程中涉及的一种生产废水质能转化处理装置，具体地说是一种应用于自来水厂或污水厂沉淀池排泥水和滤池反冲洗废水的生产废水质能转化处理装置。针对沉淀池排泥水和滤池反冲洗废水采用浓缩、脱水和质能转化的优化组合体现生产废水的减量化和资源化的处理装置。
背景技术
我国城市自来水厂和污水厂的进水中含有多种有机物和无机物，经过处理工艺后，大部分作为生产副产物排出工艺流程，以生产废水的形式存在。由于生产废水水量大，所含为进水经生产工艺浓缩后富集污染物质，已经成为城市自来水厂和污水厂必须解决的环境与社会问题。
目前，在自来水厂和污水处理厂设计运行过程中都涉及生产废水的处理问题，生产废水中所含污泥通过浓缩、自然干化或机械脱水，使生产污泥能够以干固体的形式外运，尽量减少对周围环境的影响。上述技术的主要缺点是生产废水排放时间一般较为集中，需要调蓄;自然干化需较长时间，雨季污泥干化效果差;机械脱水投资费用高，运行成本较高，上清液和脱水滤液往往较难达到排放标准，并且由于脱水过程中一般需加助凝剂，影响脱水污泥的处置;更主要的是大量有机物作为污染物重新成为环境负担。近年来兴起的水环境整治则主要采用营造人工水体-植被环境，如申请人已经授权的发明专利，申请号为200610116070.9的“一种浓缩质能转化池”，利用植物吸收和微生物降解原理，固化去处水中有机物等污染物，但对于生物质能的利用并不充分，而且由于含泥量高，处理负荷较低，往往需要很大的占地面积。
实用新型内容
本实用新型的目的是提供一种生产废水质能转化处理装置，适合于不同污泥处理浓缩工艺条件下的有机物质能转化处理装置，在解决生产排泥水浓缩脱水的同时，实现污泥处理工艺出水达标排放和水中有机物转化为生物能源进一步回收的作用。

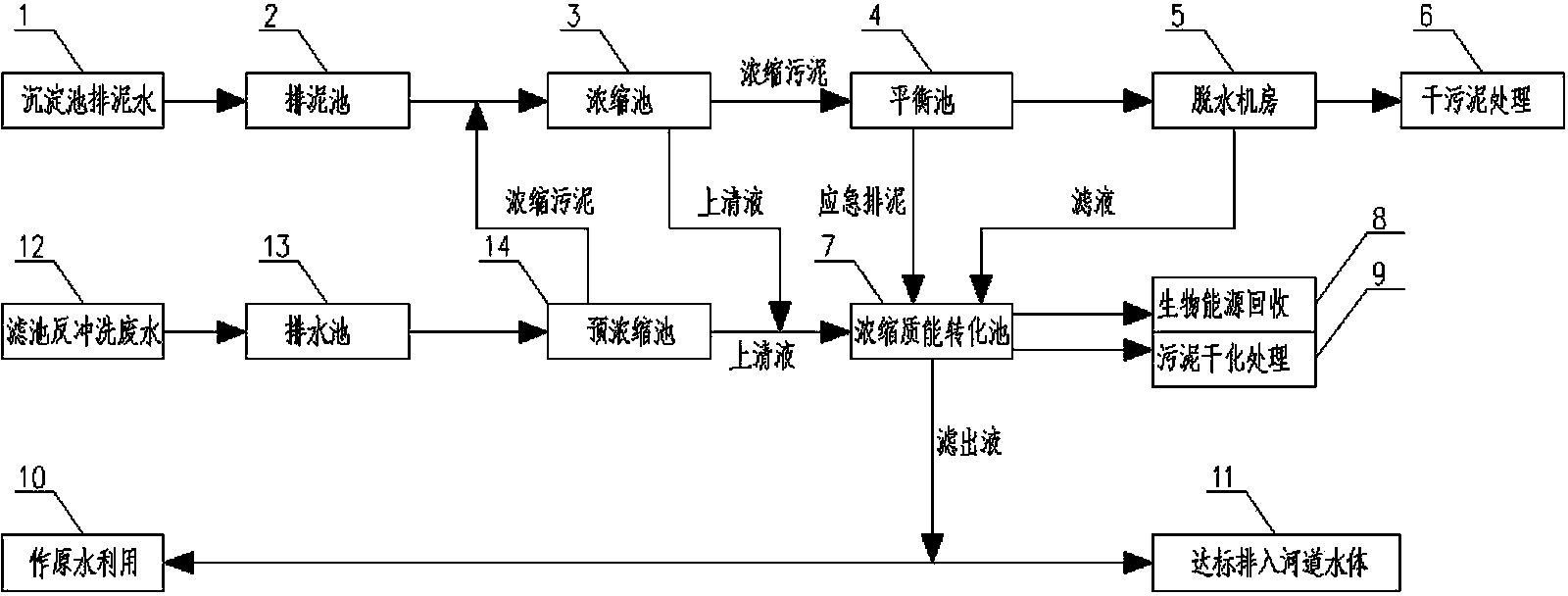

为了实现上述目的，本实用新型的技术方案是：一种生产废水质能转化处理装置，其特征在于所述处理装置包括污泥浓缩脱水装置，所述污泥浓缩脱水装置的后端还设有浓缩质能转化池，所述污泥浓缩脱水装置包括依次连接的排泥池、浓缩池、平衡池、脱水机房，浓缩池的上清液出口、平衡池的应急排泥出口和脱水机房的滤液出口与浓缩质能转化池的输入端连接，浓缩质能转化池的滤出液端则与原水端连接。
按照滤池反冲洗废水不同处理方式，将处理装置分为滤池反冲洗废水预浓缩后处理装置、滤池反冲洗废水直接回用处理装置和沉淀池排泥水与滤池反冲洗废水混合浓缩处理装置三类。其中对于滤池反冲洗废水预浓缩后处理装置来说，所述生产废水质能转化处理装置还包括与滤池反冲洗废水端连接的排水池、与排水池连接的预浓缩池，预浓缩池的上清液出口与浓缩质能转化池的输入端连接，预浓缩池的浓缩污泥出口端与浓缩池的输入端连接。对于滤池反冲洗废水直接回用处理装置来说，所述生产废水质能转化处理装置包括与滤池反冲洗废水端连接的排水池，排水池的出口同时与原水端和浓缩质能转化池的输入端连接。对于沉淀池排泥水与滤池反冲洗废水混合浓缩处理装置来说，所述排泥池的输入端还与滤池反冲洗废水端连接。
本实用新型将污泥浓缩脱水装置与浓缩质能转化池进行组合，实现生产排泥水浓缩脱水、处理装置达标排放和生产废水中有机物转化为生物能源的功能。本实用新型首先按照滤池反冲洗废水不同处理方式，将处理装置分类，然后根据不同的运行条件与要求，形成三套处理装置组成的完整处理体系。该装置的优点在于可以适应不同场地情况和运行要求，在解决生产排泥水浓缩脱水的同时，实现污泥处理装置出水达标排放和生产废水中有机物转化为生物能源进一步回收的作用。
