申请日2013.08.01
公开(公告)日2014.01.15
IPC分类号B01D29/35; B01D29/84; B01D29/82
摘要
本实用新型公开了一种污水处理车波纹气囊挤压装置，包含一圆柱形外筒，安装在外筒内的一圆柱形内筒，安装在内筒内的一波纹气囊，外筒下端设有一出水口，内筒上端安装有一进气口，内筒下端安装有一出料盖板，内筒侧壁连接有一进料口，内筒侧壁上设有多个通孔，进料口穿过外筒的侧壁。本实用新型安装在污水处理车内，能在现场对污水进行固液分离，并对分离出的固体垃圾进行压缩，减少污水处理过程中的工作量，提高污水处理效率。
权利要求书

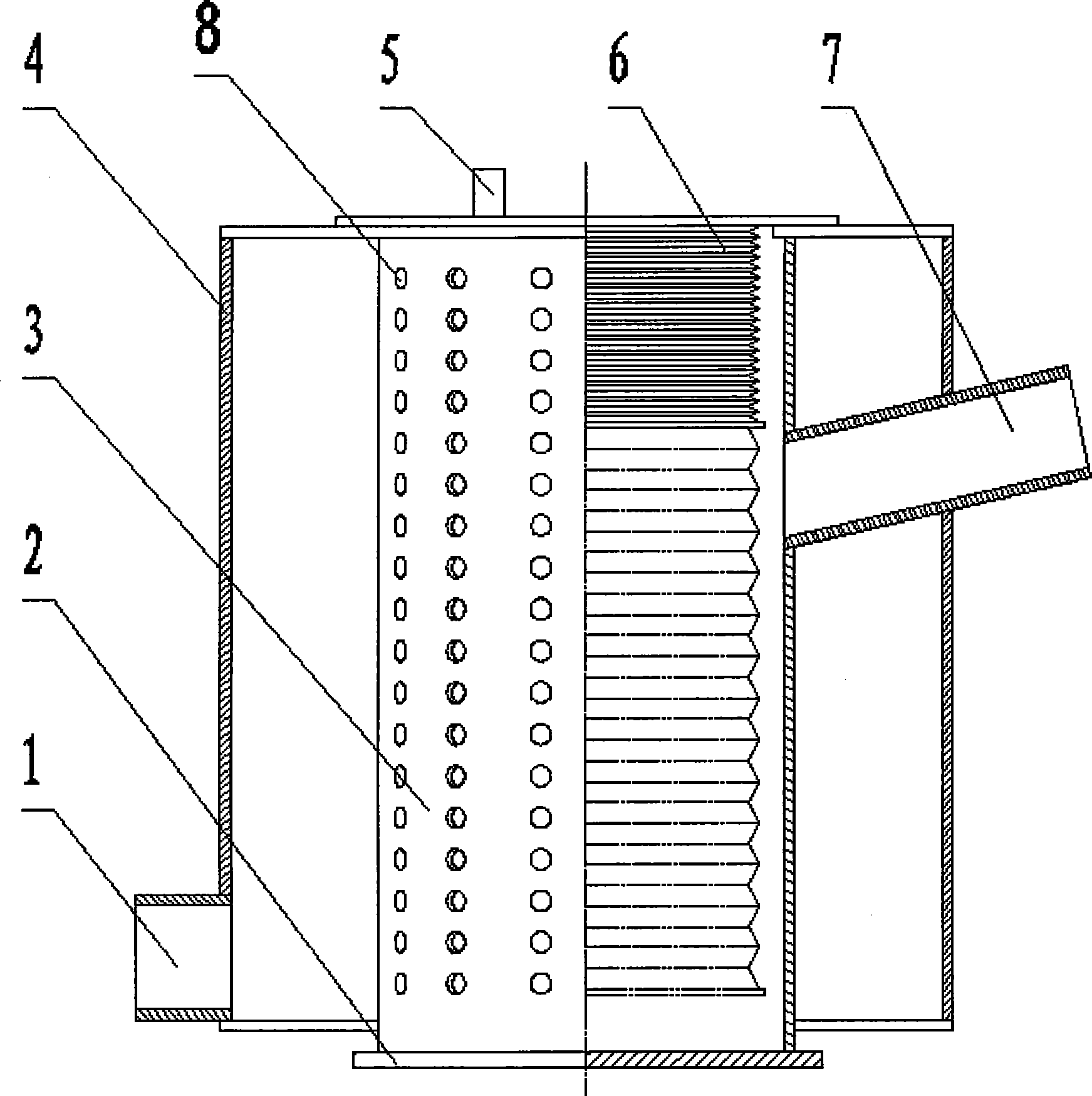

1.一种污水处理车波纹气囊挤压装置，其特征是：包含一圆柱形外筒， 安装在外筒内的一圆柱形内筒，安装在内筒内的一波纹气囊，所述的外筒下端 设有一出水口，所述的内筒上端安装有一进气口，内筒下端安装有一出料盖板， 内筒侧壁连接有一进料口，内筒侧壁上设有多个通孔，所述的进料口穿过外筒 的侧壁。
说明书
一种污水处理车波纹气囊挤压装置
技术领域
本实用新型涉及汽车技术领域，尤其是一种应用在污水处理车上的波纹气囊 挤压装置。
背景技术
人类生活过程中产生的污水，是水体的主要污染源之一，其主要是粪便和 洗涤污水。城市每人每日排出的生活污水量为150-400L，其量与生活水平有 密切关系。现有的污水处理过程中，相当一部分的污水是通过污水处理车拖运 到指定的污水处理机构进行处理，污水处理机构先使得污水中的固态物质与液 态物质分离，再使得液态污水达到排水或再次使用的水质要求。
在上述的现有污水处理过程中，所采用的污水处理车只能对污水进行简单 的拖运，而不能现场对污水进行固液分离分离处理，增加了整个污水处理过程 中的工作量，因此，设计出一种应用在污水处理车上的挤压装置，使得污水能 在现场进行固液分离，并对分离出的固体垃圾进行压缩，减少污水处理过程中 的工作量，提高污水处理效率，正是市场的迫切需求。
发明内容
本实用新型的目的是提供一种污水处理车波纹气囊挤压装置，该装置安装 在污水处理车内，能在现场对污水进行固液分离，并对分离出的固体垃圾进行 压缩。
本实用新型解决其技术问题所采用的技术方案是：
一种污水处理车波纹气囊挤压装置，其特征是：包含一圆柱形外筒，安装 在外筒内的一圆柱形内筒，安装在内筒内的一波纹气囊，所述的外筒下端设有 一出水口，所述的内筒上端安装有一进气口，内筒下端安装有一出料盖板，内 筒侧壁连接有一进料口，内筒侧壁上设有多个通孔，所述的进料口穿过外筒的 侧壁。
本实用新型的有益效果是：能在现场对污水进行固液分离，并对分离出的固 体垃圾进行压缩，分理出的液体污水可以通过下水道导流走，也可以对污水池 进行回灌，经过压缩的固态污物利用污水处理车拖运处理，减少污水处理过程 中的工作量，提高污水处理效率。
