申请日2013.08.01
公开(公告)日2014.01.22
IPC分类号C02F9/04
摘要
本实用新型涉及一种医疗废物处置废水处理系统，该系统包括放置废水的调节池、PAC加药桶、PAM加药桶、沉淀槽、高级催化氧化反应器和消毒池。所述调节池内设有潜水泵，该潜水泵末端连有管道Ⅰ;所述PAC加药桶通过流量计Ⅰ与所述管道Ⅰ相连，并通过流量计Ⅱ连有管道Ⅱ;所述PAM加药桶通过流量计Ⅲ与所述管道Ⅱ相连;所述管道Ⅱ的末端通过管式混合器与所述沉淀槽相接;所述沉淀槽的一侧通过管道Ⅲ与所述高级催化氧化反应器相接，其另一侧设有排污管;所述高级催化氧化反应器通过管道Ⅳ与所述消毒池相接;所述消毒池的一侧设有达标水输出管道，其另一侧设有ClO2输入管道。本实用新型可有效减少工序、降低投资和运行费用。
权利要求书

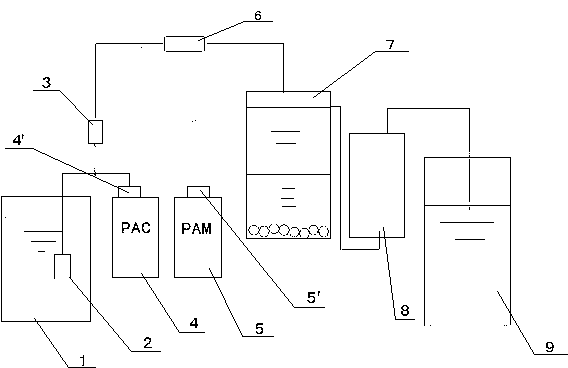

1.一种医疗废物处置废水处理系统，其特征在于：该系统包括放置废水的调节池(1)、PAC加药桶(4)、PAM加药桶(5)、沉淀槽(7)、高级催化氧化反应器(8)和消毒池(9); 所述调节池(1)内设有潜水泵(2)，该潜水泵(2)末端连有管道Ⅰ;所述PAC加药桶(4)通过流量计Ⅰ(4′)与所述管道Ⅰ相连，并通过流量计Ⅱ(3)连有管道Ⅱ;所述PAM加药桶(5)通过流量计Ⅲ(5′)与所述管道Ⅱ相连;所述管道Ⅱ的末端通过管式混合器(6)与所述沉淀槽(7)相接;所述沉淀槽(7)的一侧通过管道Ⅲ与所述高级催化氧化反应器(8)相接，其另一侧设有排污管;所述高级催化氧化反应器(8)通过管道Ⅳ与所述消毒池(9)相接;所述消毒池(9)的一侧设有达标水输出管道，其另一侧设有ClO2输入管道。
2.如权利要求1所述的一种医疗废物处置废水处理系统，其特征在于：所述高级催化氧化反应器(8) 包括上部呈柱体且下部呈漏斗状的壳体及置于壳体上部内的网状催化氧化反应床(85);所述催化氧化反应床(85)上方的所述壳体上部的一侧设有反冲洗口(82)，其另一侧设有出水口(83);所述壳体下部的一侧设有进水口(81)，其底部设有排水口(84);所述催化氧化反应床(85)上填充有催化剂。
说明书
一种医疗废物处置废水处理系统
技术领域
本实用新型涉及医疗废物处理技术领域，尤其涉及一种医疗废物处置废水处理系统。
背景技术
医疗废物处置的废水包括：车辆与周转箱清洗、消毒废水、医疗废物渗透液和车间的清洁废水等。因其浑浊度高，成分复杂且有机污染物浓度高，同时含有一定量的消毒废水。因此，处理难度大，处理工艺复杂，不能直接进行生化处理, 处理费用高。
目前，通常采用⑴分类收集，分别处理：将消毒废水、医疗废物渗滤液分类收集，采用不同的工艺技术分别处理，然后再进行深度处理，达到中水回用的要求;⑵生化深度处理：先用物化法进行预处理，使其毒性及消毒剂减弱，且B/C可生化比)值提高后，再进行生化深度处理。消毒后达到回用标准。但上述工艺存在诸多缺点：①废水需要分类收集，分别处置，需要不同的收集处置系统，投资高，操作繁杂，要求苛刻，耗时费料，不能直接进行生化处理;②生化深度处理要求首先进行预处理，充分解毒，达到无毒无害。否则将影响其生化处理效果;③生化处理时长(一般需要10h以上)，增加处理设施和处理费用。运行费用达1.5元以上。
实用新型内容
本实用新型所要解决的技术问题是提供一种有效减少工序、降低投资和运行费用的医疗废物处置废水处理系统。
为解决上述问题，本实用新型所述的一种医疗废物处置废水处理系统，其特征在于：该系统包括放置废水的调节池、PAC加药桶、PAM加药桶、沉淀槽、高级催化氧化反应器和消毒池;所述调节池内设有潜水泵，该潜水泵末端连有管道Ⅰ;所述PAC加药桶通过流量计Ⅰ与所述管道Ⅰ相连，并通过流量计Ⅱ连有管道Ⅱ;所述PAM加药桶通过流量计Ⅲ与所述管道Ⅱ相连;所述管道Ⅱ的末端通过管式混合器与所述沉淀槽相接;所述沉淀槽的一侧通过管道Ⅲ与所述高级催化氧化反应器相接，其另一侧设有排污管;所述高级催化氧化反应器通过管道Ⅳ与所述消毒池相接;所述消毒池的一侧设有达标水输出管道，其另一侧设有ClO2输入管道。
所述高级催化氧化反应器包括上部呈柱体且下部呈漏斗状的壳体及置于壳体上部内的网状催化氧化反应床;所述催化氧化反应床上方的所述壳体上部的一侧设有反冲洗口，其另一侧设有出水口;所述壳体下部的一侧设有进水口，其底部设有排水口;所述催化氧化反应床上填充有催化剂。
本实用新型与现有技术相比具有以下优点：
1、本实用新型采用物化和高级催化氧化联用技术使废水可直接处理达到中水回用标准，不但减少了工序，而且降低了投资。
2、本实用新型将废水中可溶性物质及胶体采用沉淀槽去除，可溶性有毒物质通过高级催化氧化法进行降解;同时利用消毒液残留ClO2进行深度处理，可使出水达到中水回用要求，运行费用达0.5元以内。
3、采用本实用新型后，可将废水中的COD从700左右降至100以下，去降率达到85%以上，出水清澈透明，充分达到中水回用要求出水水质中COD的降解率;且处理时间累计不超过2小时。
