申请日2013.09.09
公开(公告)日2017.01.25
IPC分类号C02F9/06; C02F1/78
摘要
本发明公开了一种电化学污水处理方法及系统，方法包括，以下步骤：(1)把待处理的液体存储至原水池，再由所述原水池流入pH调节池;(2)让液体进入电法装置进行处理，处理过程为让液体通过位于正负合金电极板之间的夹层，并将所述正负合金电极板通上高频电流，让所述正负合金电极板的合金的材料分子在所述高频电流的作用下同时释放到液体中，液体中的电离和非电离污染物将受到电荷、电解产物和金属板材料的共同作用被吸附起来，并以固体泥浆的形式排出;(3)将通过电法装置处理后的液体导入氧化池，将液体中的无机物、有机物进行氧化处理。本发明处理成本低、污泥量少、占地面积小、自动化程度高、易管理、能够同时去除多种污染物。
权利要求书
1.一种电化学污水处理方法，其特征在于，包括，以下步骤：
(1)把待处理的液体存储至原水池，再由所述原水池流入pH调节池;
(2)让液体进入电法装置进行处理，处理过程为让液体通过位于正负合金电极板之间的夹层，并将所述正负合金电极板通上高频电流，让所述正负合金电极板的合金的材料分子在所述高频电流的作用下同时释放到液体中，液体中的电离和非电离污染物将受到电荷、电解产物和金属板材料的共同作用被吸附起来，并以固体泥浆的形式排出;所述电法装置通过检测反馈的数据，自动切换不同特性的合金电极，以配合不同性质的液体进行处理;
(3)将通过电法装置处理后的液体导入氧化池，将液体中的无机物、有机物进行氧化处理。
2.如权利要求1所述的电化学污水处理方法，其特征在于：将经过步骤(3)中氧化处理的液体依次经过离心式澄清器、垂直折流板区域、压滤机、超滤器，得到清水并导入清水池。
3.如权利要求1所述的电化学污水处理方法，其特征在于：在所述pH调节池中，对污水的pH值进行检测，然后根据检测的pH数据进行PID分析，再由自动加液装置进行pH配比。
4.如权利要求1所述的电化学污水处理方法，其特征在于：在步骤(2)中，通过电法装置处理后的污水、对液体中的有机、无机污染物质进行氧化还原反应，进而凝聚、浮除将污染物从水体中分离，去除废水中的Cr6+、Zn2+、Ni2+、Cu2+、Cd2+重金属和CN、油、磷酸盐及COD、SS。
5.如权利要求1所述的电化学污水处理方法，其特征在于：在步骤(3) 中，所述氧化处理为通过臭氧进行氧化处理，通过臭氧的自由基与液体中的污染物：芳香化合物，杂环化合物，碳环化合物，含C=C、C≡C、=N-N、=S、C≡N、C-N、C-Si、-OH、-SH、-NH2、-CHO、-N=N-的污染物进行反应。
6.一种电化学污水处理系统，其特征在于，包括：
原水池及pH调节池，所述原水池把待处理的液体进行存储，液体由所述原水池流入所述pH调节池进行pH值调节;
电法装置，所述电法装置包括正负合金电极，让液体通过位于所述正负合金电极之间的夹层，并将所述正负合金电极板通上高频电流，让所述正负合金电极板的合金的材料分子在所述高频电流的作用下同时释放到液体中，液体中的电离和非电离污染物将受到电荷、电解产物和金属板材料的共同作用被吸附起来，并以固体泥浆的形式排出;
氧化池，将通过电法装置处理后的液体导入氧化池，所述氧化池将液体中的无机物、有机物进行氧化处理;
所述电法装置通过检测反馈的数据，自动切换不同特性的合金电极，以配合不同性质的液体进行处理。
7.如权利要求6所述的电化学污水处理系统，其特征在于，还包括离心式澄清器、垂直折流板区域、压滤机、超滤器，将经过氧化处理的液体依次经过所述离心式澄清器、垂直折流板区域、压滤机、超滤器，得到清水并导入清水池。
8.如权利要求6所述的电化学污水处理系统，其特征在于，在所述pH调节池中，设置有对污水的pH值进行检测的检测装置、根据检测的pH数据进行PID分析的分析装置，进行pH配比的自动加液装置。
9.如权利要求6所述的电化学污水处理系统，其特征在于，通过电法装置处理后的污水、对液体中的有机、无机污染物质进行氧化还原反应，进而凝聚、 浮除将污染物从水体中分离，去除废水中的Cr6+、Zn2+、Ni2+、Cu2+、Cd2+重金属和CN、油、磷酸盐及COD、SS。
10.如权利要求6所述的电化学污水处理系统，其特征在于，所述氧化池中的氧化处理为通过臭氧进行氧化处理，通过臭氧的自由基与液体中的污染物：芳香化合物，杂环化合物，碳环化合物，含C=C、C≡C、=N-N、=S、C≡N、C-N、C-Si、-OH、-SH、-NH2、-CHO、-N=N-的污染物进行反应。
说明书
电化学污水处理方法及系统
技术领域
本发明涉及污水处理领域，尤其涉及一种电化学污水处理方法及系统。
背景技术
现有技术对污水处理方法大概有几种方法：
第一种是生物法，通过生物吸附以及微生物新细胞物质合成而消耗降解，该方法能够将COD除去60%左右，而且运行成本比较低，缺点是占地面积大，投资高，受废水成分和浓度限制，停留时间长，不易管理，处理水不能回用。
第二种是化学药剂法，加入混凝剂，减少电荷及双电层的有效距离，通过吸附架桥形成大絮团，能够将COD除去70%左右，缺点是处理费用高，污泥量大，适用范围窄，难达标。
第三种是一般化学氧化法，通过常用氧化剂分解有机物，可使一些有机氧化物分解，停留时间少，氧化剂用量大，只对某些难降解有机物有效，适用范围比较窄。
第四种方法为普通电化装置处理方法，该方法电极容易腐蚀，使用寿命短等各种缺陷，容易产生气泡，降低了电法效率，电极容易结垢、钝化，清洗不方便，电极需要采用酸洗，造成对环境的再次污染，处理量小。
以上几种污水处理方法中，均有各自的不足之处。
因此，亟需一种处理成本低、污泥量少、占地面积小、自动化程度高、易管理、能够同时去除多种污染物的电化学污水处理方法及系统。
发明内容
本发明的第一个目的是提供一种处理成本低、污泥量少、占地面积小、自动化程度高、易管理、能够同时去除多种污染物的电化学污水处理方法。
本发明的第二个目的是提供一种处理成本低、污泥量少、占地面积小、自动化程度高、易管理、能够同时去除多种污染物的电化学污水处理系统。
为了实现上述第一个目的，本发明提供的技术方案为：提供一种电化学污水处理方法，其包括，如下步骤：
(1)把待处理的液体存储至原水池，再由所述原水池流入pH调节池;
(2)让液体进入电法装置进行处理，处理过程为让液体通过位于正负合金电极板之间的夹层，并将所述正负合金电极板通上高频电流，让所述正负合金电极板的合金的材料分子在所述高频电流的作用下同时释放到液体中，液体中的电离和非电离污染物将受到电荷、电解产物和金属板材料的共同作用被吸附起来，并以固体泥浆的形式排出;
(3)将通过电法装置处理后的液体导入氧化池，将液体中的无机物、有机物进行氧化处理。
将经过步骤(3)中氧化处理的液体依次经过离心式澄清器、垂直折流板区域、压滤机、超滤器，得到清水并导入清水池。
在所述pH调节池中，对污水的pH值进行检测，然后根据检测的pH数据进行PID分析，再由自动加液装置进行pH配比。
在步骤(2)中，所述电法装置通过检测反馈的数据，自动切换不同特性的合金电极，以配合不同性质的液体进行处理。
在步骤(2)中，通过电法装置处理后的污水、对液体中的有机、无机污染物质进行氧化还原反应，进而凝聚、浮除将污染物从水体中分离，去除废水中的Cr6+、Zn2+、Ni2+、Cu2+、Cd2+重金属和CN、油、磷酸盐及COD、SS。
在步骤(3)中，所述氧化处理为通过臭氧进行氧化处理，通过臭氧的自由基与液体中的污染物：芳香化合物，杂环化合物，碳环化合物，含C=C、C≡C、=N-N、=S、C≡N、C-N、C-Si、-OH、-SH、-NH2、-CHO、-N=N-的污染物进行反应。

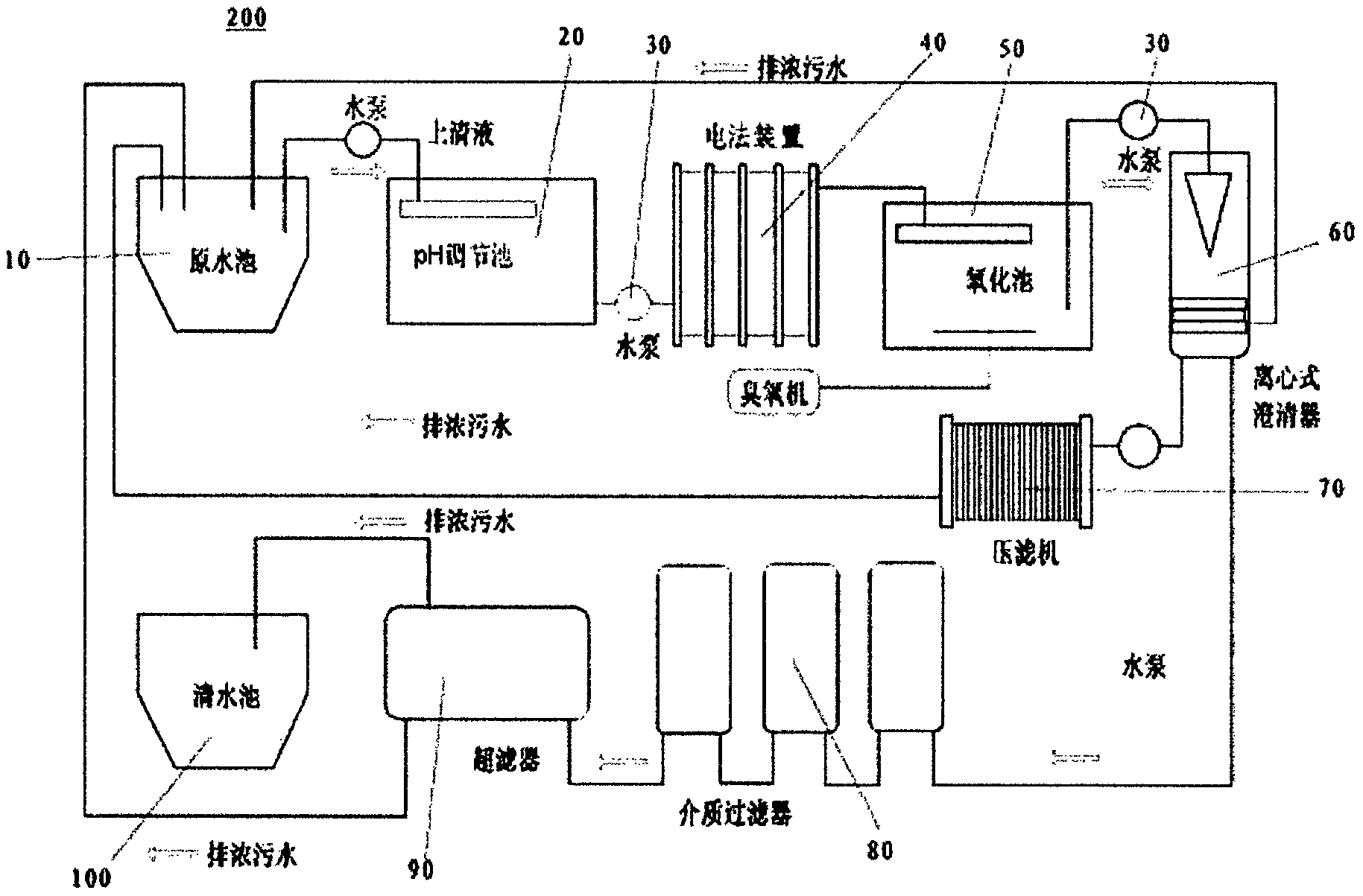

为了实现上述第二个目的，本发明提供的技术方案为：提供一种电化学污水处理系统其包括：
原水池和pH调节池，所述原水池把待处理的液体进行存储，液体由所述原水池流入所述pH调节池进行pH值调节;
电法装置，所述电法装置包括正负合金电极，让液体通过位于所述正负合金电极之间的夹层，并将所述正负合金电极板通上高频电流，让所述正负合金电极板的合金的材料分子在所述高频电流的作用下同时释放到液体中，液体中的电离和非电离污染物将受到电荷、电解产物和金属板材料的共同作用被吸附起来，并以固体泥浆的形式排出;
氧化池，将通过电法装置处理后的液体导入氧化池，所述氧化池将液体中的无机物、有机物进行氧化处理。
还包括离心式澄清器、垂直折流板区域、压滤机、超滤器，将经过氧化处理的液体依次经过所述离心式澄清器、垂直折流板区域、压滤机、超滤器，得到清水并导入清水池。
在所述pH调节池中，设置有对污水的pH值进行检测的检测装置、根据检测的pH数据进行PID分析的分析装置，进行pH配比的自动加液装置。
所述电法装置通过检测反馈的数据，自动切换不同特性的合金电极，以配合不同性质的液体进行处理。
通过电法装置处理后的污水、对液体中的有机、无机污染物质进行氧化还原反应，进而凝聚、浮除将污染物从水体中分离，去除废水中的Cr6+、Zn2+、Ni2+、Cu2+、Cd2+重金属和CN、油、磷酸盐及COD、SS。
所述氧化池中的氧化处理为通过臭氧进行氧化处理，通过臭氧的自由基与液体中的污染物：芳香化合物，杂环化合物，碳环化合物，含C=C、C≡C、=N-N、=S、C≡N、C-N、C-Si、-OH、-SH、-NH2、-CHO、-N=N-的污染物进行反应。
与现有技术相比，本发明电化学污水处理方法及系统是一种处理成本低、污泥量少、占地面积小、自动化程度高、易管理、能够同时去除多种污染物的电化学污水处理方法及系统。
