申请日2013.09.06
公开(公告)日2013.11.27
IPC分类号C02F1/52; C02F1/38
摘要
本发明公开了一种用于抛光研磨中的离心污水处理机，包括污水箱、圆桶形的污水处理容器、驱动装置，污水处理容器通过输水泵和进水管与污水箱连接，污水处理容器还连接有出水管，所述污水处理容器设在驱动装置的上方并与其连接，所述的污水箱内设有水位探测器，水位探测器连接水泵控制器，水泵控制器连接输水泵;还包括净水助剂容器，净水助剂容器通过助剂泵和净水助剂导管与进水管连接，助剂泵连接水泵控制器。本发明沉降固体颗粒的速度更快，固液相分离彻底，能够提高水的净化效果。
权利要求书

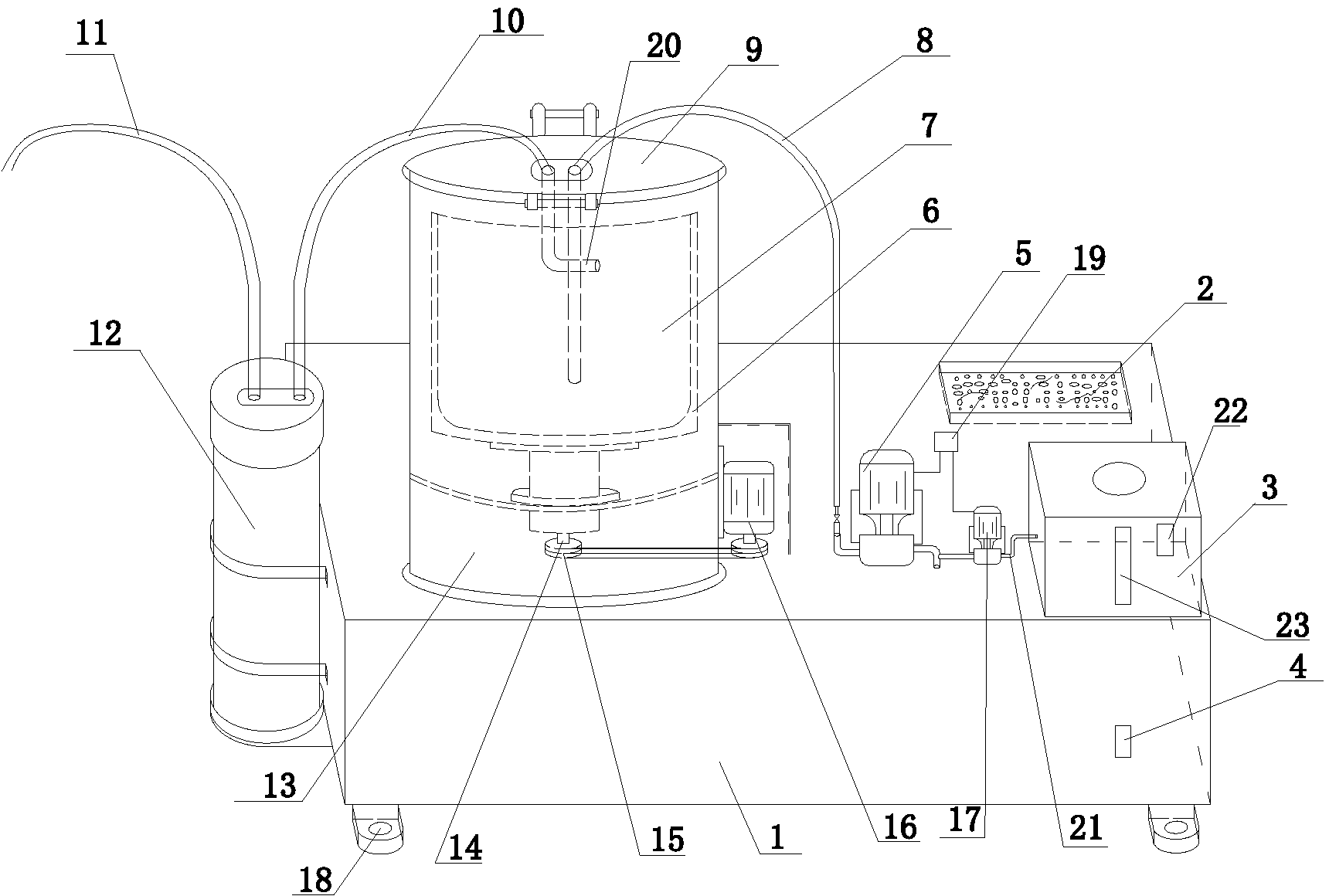

1.一种用于抛光研磨中的离心污水处理机，包括污水箱(1)、圆 桶形的污水处理容器、驱动装置，污水处理容器通过输水泵(5)和 进水管(8)与污水箱(1)连接，污水处理容器还连接有出水管(10)， 所述污水处理容器设在驱动装置的上方并与其连接，其特征在于：所 述的污水箱(1)内设有水位探测器(4)，水位探测器(4)连接水泵控 制器(19)，水泵控制器(19)连接输水泵(5);还包括净水助剂容 器(3)，净水助剂容器(3)通过助剂泵(17)和净水助剂导管(21) 与进水管(8)连接，助剂泵(17)还连接水泵控制器(19)。
2.根据权利要求1所述的离心污水处理机，其特征在于：所述 的污水处理容器包括外桶(13)和与驱动装置连接的内桶(7)，所述 的进水管(8)和出水管(10)竖直插入内桶(7)，出水管(10)的 进水口高于进水管(8)的出水口。
3.根据权利要求2所述的离心污水处理机，其特征在于：所述 的出水管(10)的出水口设有与内桶(7)中水流的运动方向相对的 弯折部(20)。
4.根据权利要求3所述的离心污水处理机，其特征在于：所述 的弯折部(20)与出水管(10)之间的夹角为90°。
5.根据权利要求3所述的离心污水处理机，其特征在于：所述 的内桶(7)设在转篮(6)内，通过转篮(6)与驱动装置连接，驱 动装置与转篮(6)底部固定连接。
6.根据权利要求1所述的离心污水处理机，其特征在于：所述 的出水管(10)的出水口连接有辅助净水桶(12)，辅助净水桶(12) 经净水出水管(11)连接抛光机。
7.根据权利要求1-6任一项所述的离心污水处理机，其特征在 于：所述的水位探测器(4)为水位传感器。
8.根据权利要求1-6任一项所述的离心污水处理机，其特征在 于：所述的驱动装置包括驱动电机(16)和与污水处理容器连接的转 轴(14)，驱动电机(16)通过皮带轮组驱动转轴(14)运动。
9.根据权利要求1-6任一项所述的离心污水处理机，其特征在 于：所述的净水助剂容器(3)内设有助剂探测器(22)，助剂探测器 (22)连接水泵控制器(19)。
说明书
一种用于抛光研磨中的离心污水处理机
技术领域
本发明应用于抛光研磨中的污水处理领域，特别涉及一种用于抛 光研磨中的离心污水处理机。
背景技术
现有的各种抛光研磨机中比如滚桶研磨机、振动研磨机、离心式 研磨机、涡流式研磨机，在抛光研磨作业时都要用到大量的水、研磨 石和研磨助剂来进行抛光研磨。在每一次的抛光研磨过程中，研磨石 的磨耗、金属的磨削，以及混在水里的研磨助剂，每次都有大量污水 产出，直接排放会导致环境污染，破坏水源。现在处理污水一般采用 离心式污水处理机，但现有的离心式污水处理机与抛光机之间连接有 污水箱，用于存储从抛光机进来的污水，离心式污水处理机人工启动 水泵进水，然后由人工同时添加净水助剂，这样要花费人力不定时地 观察污水箱的储水状况和添加净水助剂，不仅费时，还要增加人工成 本;此外每次污水的进水量由人工控制，由于离心式污水处理机的离 心处理容器处理污水时有个额定处理量，当离心处理容器的实际处理 量等于额定处理量时，污水处理的效果最好，得到的净化水纯度高; 而实际上离心处理容器内的污水处理和污水进水是同时进行的，人工 控制进水量凭肉眼观察和感觉判断，不免会疲劳产生出现误差，造成 进水量过多或过少，当离心处理容器的实际处理量大于额定处理量 时，沉降固体颗粒的时间增加，固液相分离的效果变差，得到的净化 水纯度变低;当离心处理容器的实际处理量小于额定处理量时，由于 离心处理容器在相同的时间内处理量变少，显然也会影响污水整体的 处理速度。
发明内容
本发明的目的在于，提供一种用于抛光研磨中的离心污水处理 机。该离心污水处理机不仅能够自动进水和自动添加助剂，而且还能 够使沉降固体颗粒的时间变短，固液相分离的效果更佳，得到的净化 水纯度更高，净化水的出水速度更快。
本发明的技术方案：一种用于抛光研磨中的离心污水处理机，包 括污水箱、圆桶形的污水处理容器、驱动装置，污水处理容器通过输 水泵和进水管与污水箱连接，污水处理容器还连接有出水管，所述污 水处理容器设在驱动装置的上方并与其连接，所述的污水箱内设有水 位探测器，水位探测器连接水泵控制器，水泵控制器连接输水泵;还 包括净水助剂容器，净水助剂容器通过助剂泵和净水助剂导管与进水 管连接，助剂泵连接水泵控制器。
前述的离心污水处理机中，所述的污水处理容器包括外桶和与驱 动装置连接的内桶，所述的进水管和出水管竖直插入内桶，出水管的 进水口高于进水管的出水口。研磨石磨耗的沙粒和磨下来的金属粉 粒，这些物质的比重在2.7～2.8，不同物质的比重不同，在高速离心 力的作用下获得不同的沉降速度，处在高层的水固液相分离程度越 高，出水管的进水口高于进水管的出水口，能够使最先净化的水通过 出水管流出来，避免受到下层新进来污水的影响，这样进一步提高水 的净化程度。
前述的离心污水处理机中，所述的出水管的出水口设有与内桶中 水流的运动方向相对的弯折部。设置与内桶中水流的运动方向相对弯 折部，便于净化的水进入出水管，加速出水，提高出水效率。
前述的离心污水处理机中，所述的弯折部与出水管连接的夹角为 90°。弯折部与出水管连接的夹角为90°时，出水的速度最快。
前述的离心污水处理机中，所述的内桶设在转篮内，通过转篮与 驱动装置连接，驱动装置与转篮底部固定连接。内桶通过转篮与驱动 装置连接，这样内桶与驱动装置间接连接，和直接连接的情况相比， 可以避免在连接处设置防漏结构，从而可以避免连接处被固相分离物 沉淀积压而堵塞或腐蚀连接处造成漏水情况;此外，也可以避免固相 分离物在连接处积压得不到彻底清除。
前述的离心污水处理机中，所述的出水管的出水口连接有辅助净 水桶，辅助净水桶经净水出水管连接抛光机。采用这样的结构，从出 水管出来的水进入辅助净水桶得到二次沉降，从净水出水管流进抛光 机的水更加纯净。
前述的离心污水处理机中，所述的水位探测器为水位传感器。
前述的离心污水处理机中，所述的驱动装置包括驱动电机和与污 水处理容器连接的转轴，驱动电机通过皮带轮组驱动转轴运动。
前述的离心污水处理机中，净水助剂容器内设有助剂探测器，助 剂探测器连接水泵控制器。设置助剂探测器，能够探测进入进水管的 助剂量，以使进入进水管的助剂量控制在适宜的范围，得到最好辅助 净化的效果。
与现有技术相比，本发明增加了“污水箱内设有水位探测器，水 位探测器连接水泵控制器，水泵控制器连接输水泵;还包括净水助剂 容器，净水助剂容器通过助剂泵和净水助剂导管与进水管连接，助剂 泵连接水泵控制器”这些技术特征。由于采用了上述的技术特征，从 抛光机出来的污水进入污水箱后，水位探测器探测升高的液面，并将 测得的水位信号传输给水泵控制器，当水位超过预定值时，水泵控制 器启动输水泵，将污水箱内污水抽入污水处理容器，同时水泵控制器 启动助剂泵，将净水助剂容器内的净水助剂通过净水助剂导管同步地 抽入污水处理容器，水位探测器实时探测污水处理容器的实际进水 量，在整个污水进水处理过程中，使桶内实际处理量实时与额定处理 量保持相等，这样能够使污水处理容器内的沉降固体颗粒的速度加 快，固液相分离的效果增强，污水处理整体速度也加快，一个周期内 (即从进水管首次进水开始到出水管首次出水结束)，固液相分离率 由原来的70-75%提高到88-92%，净化水出水量比原来提高了19-22%; 控制器自动启动助剂泵添加净水助剂，一个周期内，使污水处理容器 内的污水固液相分离率由原来的70-75%进一步提高到93-95%，净化 水出水量比原来提高了23-25%，固液相分离的速度进一步加快，固 液相分离得更加彻底，进一步提高了污水的净化效果，污水处理容器 内的污水混合液在离心力和净化助剂的作用下，将与水比重最大的固 相物体首先快速分离出来，吸附在污水处理容器的侧壁，随着污水处 理容器内水位的升高，被净化的水进入出水管流出来进入抛光机重新 利用，在整个过程中自动检测进水状况、自动进水、添加助剂，减少 了人力的投入，降低了成本。污水进化处理完成后，内桶中上层的液 体状的助剂等添加剂可以倒出二次利用，下层固体状的较大颗粒还能 继续当做磨料使用，这样加工辅料循环利用，能够进一步节省成本。
