申请日2013.08.01
公开(公告)日2014.01.15
IPC分类号B01D29/82; B01D29/35
摘要
本实用新型公开了一种污水处理车螺旋挤压装置，包含圆柱形滤筒，滤筒侧壁上设有多个通孔，滤筒一端设有出料盖板，另一端设有进料盖板，滤筒内部设有带螺旋叶片的主轴，进料盖板上设有进料口，主轴穿过进料盖板的中心处，在主轴的轴端固定有皮带盘，主轴上还设有支承座，螺旋叶片为变螺距结构的螺旋叶片，进料盖板一侧的螺旋叶片的螺距大于出料盖板一侧的螺旋叶片的螺距。本实用新型安装在污水处理车内，能在现场对污水进行固液分离，并对分离出的固体垃圾进行压缩，减少污水处理过程中的工作量，提高污水处理效率;变螺距结构的螺旋叶片可以提高固体物的脱水率，增强压缩效果。
权利要求书
1.一种污水处理车螺旋挤压装置，其特征是：包含圆柱形滤筒，滤筒侧 壁上设有多个通孔，滤筒一端设有出料盖板，另一端设有进料盖板，滤筒内部 设有带螺旋叶片的主轴，进料盖板上设有进料口，主轴穿过进料盖板的中心处， 在主轴的轴端固定有皮带盘，主轴上还设有支承座。
2.根据权利要求1所述的一种污水处理车螺旋挤压装置，其特征是：所 述的螺旋叶片为变螺距结构的螺旋叶片，进料盖板一侧的螺旋叶片的螺距大于 出料盖板一侧的螺旋叶片的螺距。
说明书
一种污水处理车螺旋挤压装置
技术领域
本实用新型涉及汽车技术领域，尤其是一种应用在污水处理车上的螺旋挤压 装置。
背景技术
人类生活过程中产生的污水，是水体的主要污染源之一，其主要是粪便和 洗涤污水。城市每人每日排出的生活污水量为150-400L，其量与生活水平有密 切关系。现有的污水处理过程中，相当一部分的污水是通过污水处理车拖运到 指定的污水处理机构进行处理，污水处理机构先使得污水中的固态物质与液态 物质分离，再使得液态污水达到排水或再次使用的水质要求。
在上述的现有污水处理过程中，所采用的污水处理车只能对污水进行简单 的拖运，而不能现场对污水进行固液分离分离处理，增加了整个污水处理过程 中的工作量，因此，设计出一种应用在污水处理车上的挤压装置，使得污水能 在现场进行固液分离，并对分离出的固体垃圾进行压缩，减少污水处理过程中 的工作量，提高污水处理效率，正是市场的迫切需求。
发明内容
本实用新型的目的是提供一种污水处理车螺旋挤压装置，该装置安装在污 水处理车内，能在现场对污水进行固液分离，并对分离出的固体垃圾进行压缩。
本实用新型解决其技术问题所采用的技术方案是：

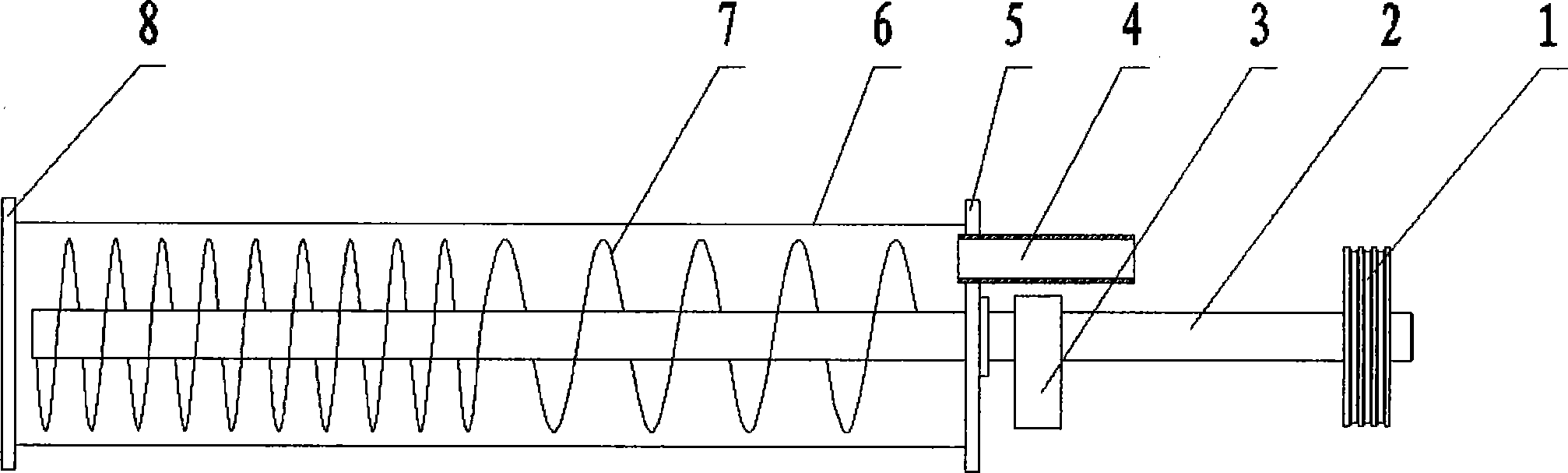

一种污水处理车螺旋挤压装置，其特征是：包含圆柱形滤筒，滤筒侧壁上 设有多个通孔，滤筒一端设有出料盖板，另一端设有进料盖板，滤筒内部设有 带螺旋叶片的主轴，进料盖板上设有进料口，主轴穿过进料盖板的中心处，在 主轴的轴端固定有皮带盘，主轴上还设有支承座。
所述的螺旋叶片为变螺距结构的螺旋叶片，进料盖板一侧的螺旋叶片的螺 距大于出料盖板一侧的螺旋叶片的螺距。
本实用新型的有益效果是：能在现场对污水进行固液分离，并对分离出的 固体垃圾进行压缩，分理出的液体污水可以通过下水道导流走，也可以对污水 池进行回灌，经过压缩的固态污物利用污水处理车拖运处理，减少污水处理过 程中的工作量，提高污水处理效率;变螺距结构的螺旋叶片可以提高固体物的 脱水率，增强压缩效果。
