申请日2014.11.06
公开(公告)日2015.01.21
IPC分类号E03C1/12
摘要
一种多功能水处理水箱。污水经水净化填充物处理后进入箱体储存，设置污水倾倒口、污水防溅挡板、缓冲过滤筛网、推拉把手、刻度线、伸缩水阀、杂物箱、滚轮装置，满足多种功能需求。污水倾倒口末端设置缓冲过滤筛网与污水防溅挡板，然后与水处理容器连接;水箱箱体上设置有推拉把手、刻度线、伸缩水阀、杂物箱、滚轮、水阀，水阀通过凹入箱体的可伸缩软管与箱体连接。水箱可以将室内低污染废水进行简单处理以获取可用于冲厕、灌溉、清洁的水资源，同时，雨、井水收集后可直接倒入水箱以获得清洁生活用水。
权利要求书
1.一种多功能水处理水箱，污水经水净化填充物(16)处理后进入箱体储存，其特征是： 增设污水倾倒口(7)、污水防溅挡板(8)、缓冲过滤筛网(13)、推拉把手(12)、刻度线(10)、 水阀(11)、杂物箱(2)、滚轮(4)装置。
2.根据权利要求1所述的多功能水处理水箱，其特征是：污水倾倒口(7)内设置污水倾倒 坡道(18)，末端设置缓冲过滤筛网(13)与污水防溅挡板(8)，然后与水处理容器(17)连 接。
3.根据权利要求1所述的多功能水处理水箱，其特征是：水阀(11)通过凹入箱体的可伸 缩水阀连接软管(9)与水箱箱体(3)连接，使表面无水阀突出箱体表面。

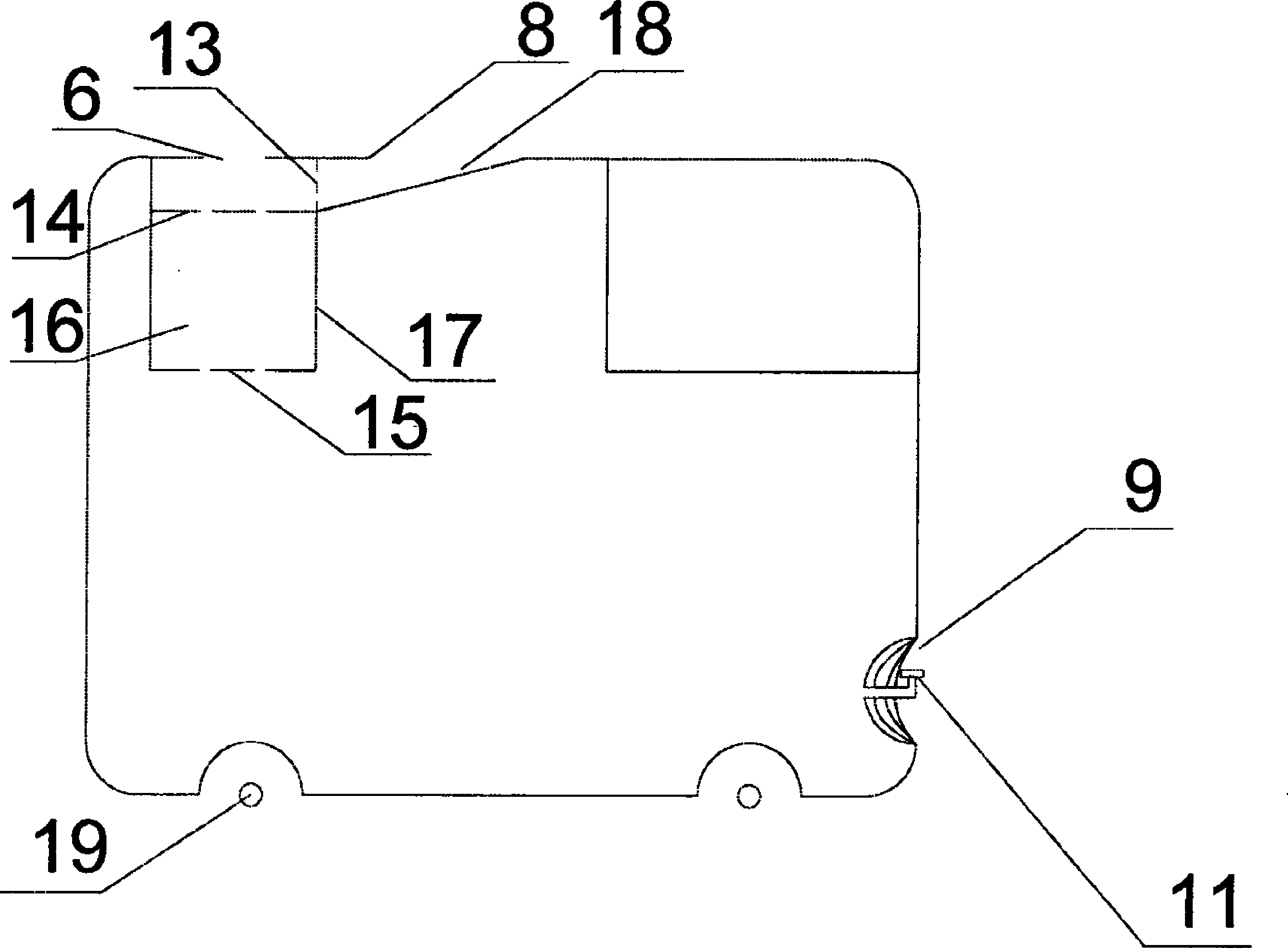

4.根据权利要求1所述的多功能水处理水箱，其特征是：水处理容器(17)内净水填充物 (16)上下分别设置固定网格(14)和支撑网格(15);其中，固定网格(14)和上带有污水 管连接口(6)的水处理容器盖(5)可以取下，水箱箱盖(1)可以取下。
说明书
多功能水处理水箱
技术领域
本发明涉及一种简易水处理装置，可以对污染程度低的生活污水、雨水、井水等进行简单水净化处理。
背景技术
目前，民用水处理装置多针对管道自来水，根据管道自来水的使用需求进行设计，主要采用吸附净化的处理方式使水质达到直接饮用或清洗等要求。但这种设计因形状、连接方式、成本高等问题，大多不便于应用于室内污水的简单处理，室内水资源的浪费问题得不到很好解决。另外，针对城市生活设计的水处理装置，其构造多不能适用于对雨水、井水等的净化处理，不能很好地满足偏远干旱地区的使用需求。
发明内容
为了实现室内低污染程度污水与偏远地区雨、井水的处理，本发明提供一种便于移动的水处理水箱，该水箱可以将室内低污染废水进行简单处理以获取可用于冲厕、灌溉、清洁的水资源，同时，雨、井水收集后可直接倒入水箱以获得清洁生活用水。另外，该发明增设了推拉手柄、杂物箱、伸缩水阀等构造，以实现水箱的多种功能。
本发明解决其技术问题所采用的技术方案是：本设计中水处理容器与水箱箱盖连接，内部可依据处理要求放置不同的净水填充物。污水可以通过污水倾倒口进入水箱，或者由污水管连接口进入水箱。污水倾倒口设有坡道，并在坡道结束处设有缓冲过滤筛网和污水防溅挡板;污水管连接口内同样设有缓冲过滤筛网。缓冲过滤筛网可以减慢水速，过滤掉颗粒较大的污染物，使污水与净水填充物充分接触，延长净水填充物的使用寿命。净水填充物上下方分别设有固定和支撑网格。另外，水箱设有推拉把手、刻度线、伸缩水阀、杂物箱、滚轮等装置，以满足不同的使用需求。为了节约外部空间，便于水箱放置，对水阀处进行伸缩设计。水阀处箱体内凹，水阀由伸缩软管与箱体连接，使用时拉出软管打开水阀。此外，阀门旁边设有刻度线，可以获知水量多少和精确取水。
本发明的有益效果是，便于对多种水资源进行收集处理，集水处理和储水功能于一体，机动灵活，使用方便，可以满足不同的功能需求。
