申请日2014.11.07
公开(公告)日2016.01.06
IPC分类号C02F1/78; C02F1/50
摘要
本发明涉及加压溶解反应和循环式臭氧高度净水处理方法及净水处理装置，更详细地，具有如下特征：将使普通的污废水或难分解性废水与臭氧反应而进行净水处理的用水的一部分根据污废水的污染度再利用为循环用水，将供给的污废水和再利用的循环用水混合，对供给的污废水的污染度进行第一次稀释处理之后，根据在管内流动的整体流量来调节臭氧的供给量，以对污废水进行净水处理。
权利要求书
1.一种加压溶解反应和循环式臭氧高度净水处理方法，其特征在于，在高度净水处 理方法中，使污废水与臭氧反应来进行净水处理而得的经净水处理的用水的一部分排出， 并以与污废水的污染度的高低成正比的方式向一部分上述用水供给循环用水，对污废水 的污染度进行第一次稀释处理后，以与流经输送混合的污废水和循环用水的混合水的文 丘里管的混合水的整体流量成正比的方式调节臭氧的供给量，由此对污废水进行净水处 理。

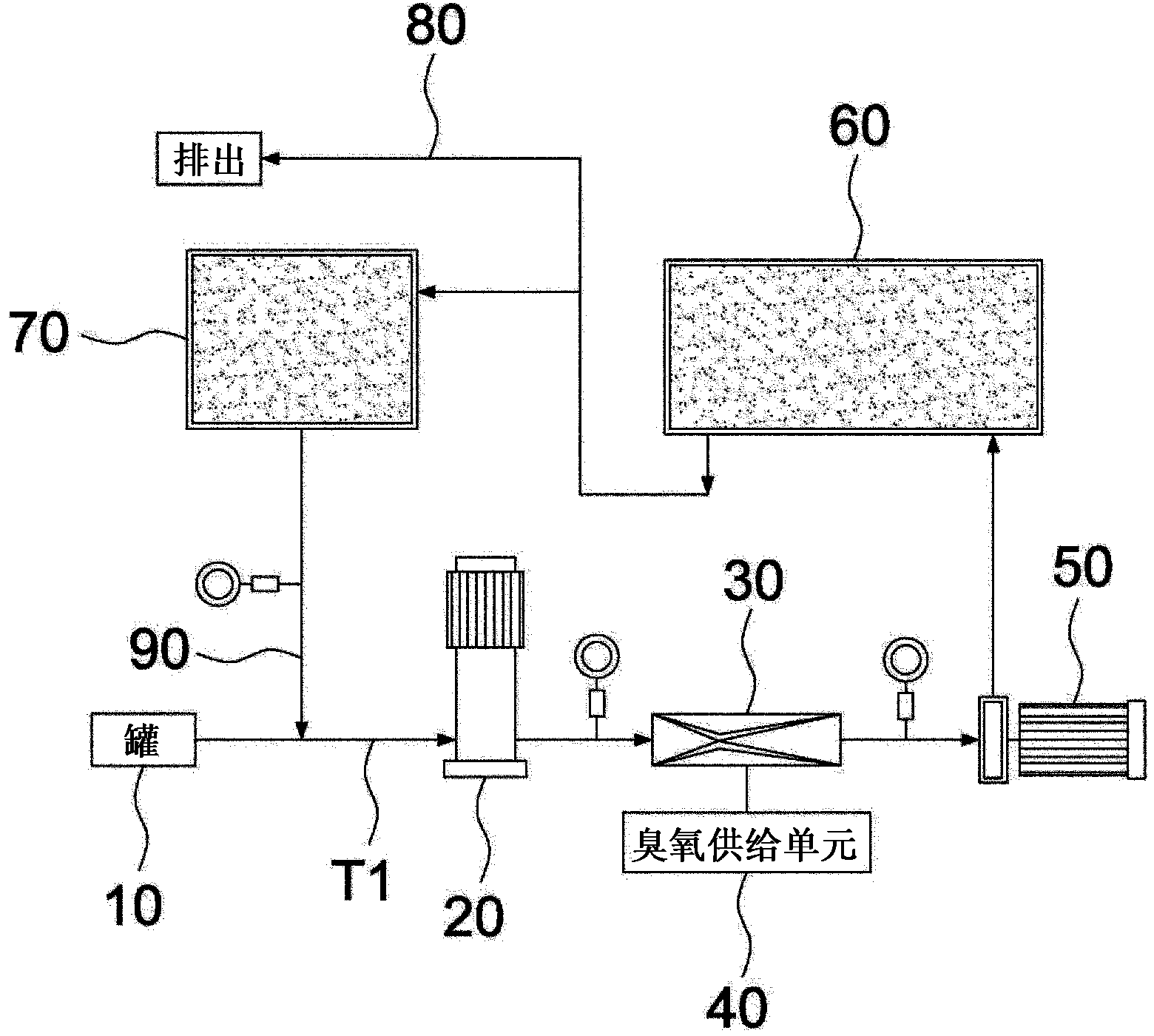

2.一种加压溶解反应和循环式臭氧高度净水处理装置，采用高度净水处理方法，其 特征在于，上述装置包括：
罐，用于储存并供给污废水;
输送泵(200)，与上述罐连接，用于输送污废水;
文丘里管(300)，能够借助于与上述输送泵(200)的压力差来吸入气体和液体;
臭氧供给单元，与上述文丘里管(300)连接，用于产生臭氧，并供给所产生的臭氧;
混合泵，用于使由上述文丘里管(300)借助于压力差而吸入的臭氧与废水相混合;
反应单元，用于使在上述混合泵中混合了臭氧的污废水反应;
排出管，用于排出在上述反应单元中与臭氧反应而进行净水处理的用水;
分离器，用于去除与包含于在上述反应单元中与臭氧反应而进行净水处理的用水的 臭氧反应而生成的气体;以及
回水管，用于向将罐与输送泵(200)连接的管路供给由上述分离器去除了气体的循 环用水。
3.根据权利要求2所述的加压溶解反应和循环式臭氧高度净水处理装置，其特征在 于，排出管和回水管连接安装于上述分离器。
4.根据权利要求2所述的加压溶解反应和循环式臭氧高度净水处理装置，其特征在 于，包括：
回水管，用于向将罐与输送泵(200)连接的管路供给在上述反应单元中与臭氧反应 而进行了净水处理的循环用水;以及
排出管，用于排出由分离器去除了气体的用水，上述分离器去除与包含于在上述反 应单元中与臭氧反应而进行了净水处理的用水的残留臭氧反应而生成的气体。
说明书
加压溶解反应和循环式臭氧高度净水处理方法及装置
技术领域
本发明涉及加压溶解反应及循环式臭氧高度净水处理方法及净水处理装置，更详细 地涉及如下的加压溶解反应和循环式臭氧高度净水处理方法及净水处理装置，在使一般 的污废水或难分解性废水(以下，称为污废水)与臭氧反应来进行净水处理的用水中， 根据污废水的污染度来将一部分上述用水再利用为循环用水，使供给的污废水与再利用 的循环用水混合，将供给的污废水的污染度进行第一次稀释处理后，根据在管内流动的 整体流量来调节臭氧的供给量，由此对污废水进行净水处理。
背景技术
工业废水、生活污水、私人下水道、净水场、地下水、工业用水等以包含有可能对 环境产生不良影响的各种难分解性有机物质等的方式被排出，因而引发了严重的社会问 题。
这些难分解性有机物质包含于水中而产生的污染源为在各种工业工序中所排出的 废水、都市下水、个人生活污水、工业用水、净水设备等。
针对包含这些难分解性有机物质的废水、净水、下水的处理无法用通常的处理方法 进行处理，以往开发了利用凝集沉淀、过滤装置或膜分离技术从包含上述难分解性有机 物质的处理对象水中分离固体物质形态的难分解性物质，并利用过氧化氢、普通臭氧来 使水溶性难分解性有机物质氧化、分解的技术。
如上所述，作为用于处理包含难分解性有机物质的废水、净水、下水的预处理，应 用凝集沉淀、生物学处理、过滤及吸附处理等，作为后处理，应用紫外线照射处理、催 化剂处理、活性炭吸附、利用过氧化水的氧化处理等。但是，利用现有方法来处理难分 解性有机物质的维护管理费高，并大量产生作为副产物的污泥，且处理效率并不那么高。
当对大量包含上述的难分解性有机物质的难分解性废水进行净水处理时，大量利用 臭氧。在利用上述臭氧的净水处理工序中，投入到臭氧接触槽的臭氧是半衰期为约25 分钟的非常不稳定的气体，应在现场以合适的浓度制造而供给，且臭氧产生的量为对臭 氧的氧化效果和消毒等产生影响的重要因素，因而需要必须以恒定水平维持。
作为利用臭氧气体的现有的废水处理装置，有利用本申请人在先登记的韩国特许登 记第642986号的臭氧溶解氧化装置的高度水处理装置，另外，如图1所示，利用一般的 臭氧的净水处理装置的结构，借助于与储存废水的罐100连接的输送泵200来强制性地 输送废水。
通过上述输送泵200的废水经由文丘里管300，使得上述废水以快的流速流动，此 时，在文丘里管300的内部产生真空，且臭氧从与文丘里管300连接的臭氧供给单元400 吸入而被供给。
在上述文丘里管300的内部，被输送的污废水和借助于上述污废水的输送速度而吸 入的臭氧共存，利用连接安装于文丘里管300的后端的混合泵500借助于压力来使污废 水与臭氧混合，并传送给接触反应槽600，从而发生臭氧反应，以进行杀菌及净水处理。
另一方面，若臭氧发生反应，则从接触反应槽600通过过滤器700被排出。在这种 上述现有的利用臭氧的净水处理装置中，若与从罐100供给的污废水的污染度无关地以 恒定的流量供给，则利用通过文丘里管300的污废水供给的臭氧量始终以恒定的量供给， 因而存在难以对污染度高的污废水进行净水处理的问题。
另一方面，虽然为了解决这种现有问题而人为地增大供给的臭氧量，但为了向压力 比较高的文丘里管300的内部供给臭氧，就需要增大不必要的设备，因而存在净水处理 装置增大的问题，在运转时，也存在需要由作业人员根据废水的污染度来逐一调节臭氧 量的不便。
(现有技术文件)
(专利文献)
专利文献：1)韩国特许登记第642986号
发明内容
鉴于这些上述现有问题而提出本发明，本发明提供如下的加压溶解反应和循环式臭 氧高度净水处理方法及净水处理装置，在使普通的污废水或难分解性废水与臭氧反应来 进行净水处理的过滤水中，将一部分上述过滤水再利用为循环用水，对污废水的污染度 进行第一次稀释处理之后，将供给的污废水和再利用的循环用水合并，从而根据在管内 流动的整体流量来调节臭氧的供给量，以对污废水进行净水处理。
如上所述的本发明的目的借助于加压溶解反应和循环式臭氧高度净水处理方法来 达成，其特征在于，在上述加压溶解反应和循环式臭氧高度净水处理方法中，使污废水 与臭氧反应来进行净水处理，将经净水处理的用水的一部分排出，并以与污废水的污染 度的高低成正比的方式向一部分上述用水供给循环用水，对污废水的污染度进行第一次 稀释处理之后，以与流经输送混合的污废水和循环用水的混合水的文丘里管的混合水的 整体流量成正比的方式调节臭氧的供给量，由此对污废水进行净水处理。
另一方面，上述处理方法借助于加压溶解反应和循环式臭氧高度净水处理装置来实 现，上述加压溶解反应和循环式臭氧高度净水处理装置的特征在于，包括：罐，用于储 存并供给污废水;输送泵，与上述罐连接，用于输送污废水;文丘里管，能够借助于与 上述输送泵的压力差来吸入气体和液体;臭氧供给单元，与上述文丘里管连接，用于产 生臭氧，并供给所产生的臭氧;混合泵，用于使由上述文丘里管借助于压力差而吸入的 臭氧与废水相混合;反应单元，用于使在上述混合泵中混合了臭氧的污废水反应;排出 管，用于排出在上述反应单元中与臭氧反应而进行净水处理的用水;分离器，用于去除 与包含于在上述反应单元中与臭氧反应而进行净水处理的用水的臭氧反应而生成的气 体;以及回水管，用于向将罐与输送泵连接的管路供给由上述分离器去除了气体的循环 用水。
本发明借助于加压溶解反应和循环式臭氧高度净水处理装置来实现，上述装置的特 征在于，排出管和回水管连接安装于上述分离器。
本发明借助于加压溶解反应和循环式臭氧高度净水处理装置来达成，上述装置的特 征在于，包括：回水管，用于向将罐与输送泵连接的管路供给在上述反应单元中与臭氧 反应而进行了净水处理的循环用水;以及排出管，用于排出由分离器去除了气体的用水， 上述分离器去除与包含于在上述反应单元中与臭氧反应而进行了净水处理的用水的残留 臭氧反应而生成的气体。
上述本发明为具有便利性的有用的发明，将使污废水或难分解性废水与臭氧反应而 进行净水处理的过滤水(用水)的一部分再利用为循环用水，对为了进行净水处理而供 给的污废水的污染度进行第一次稀释处理之后，将供给的污废水和再利用的循环用水合 并，从而根据在管内流动的整体流量来调节臭氧的供给量，以对污废水进行净水处理。
