申请日2014.11.07
公开(公告)日2015.07.08
IPC分类号C02F9/14
摘要
一种研磨液废水处理装置，其特征是：包括微纳米气泡发生装置;所述微纳米气泡发生装置通过管道分别连接有共聚气浮池和生物滤池;所述共聚气浮池内设有排气内腔，排气内腔的底部设有管道开口，管道开口的上方设有微气泡释放器;所述共聚气浮池内设有排水管，排水管穿过排气内腔，排水管一端穿过共聚气浮池的一侧，与斜板沉淀池的一侧相连接;所述斜板沉淀池内设有斜板，斜板沉淀池底部设有排泥槽;所述斜板沉淀池的另一侧设有出水管，出水管连接有布水器;所述布水器安装在生物滤池的上方。本实用新型具有容积负荷、水力负荷大，水力停留时间短，所需基建投资少，出水水质好，运行能耗低，运行费用少、维修方便、自动化程度高的特点。
权利要求书

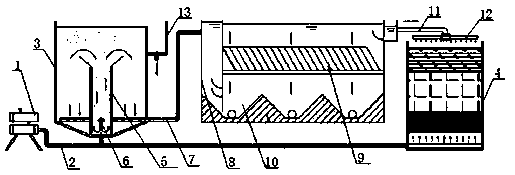

1.一种研磨液废水处理装置，其特征是：包括微纳米气泡发生装置(1);所述微纳米气泡发生装置(1)通过管道(2)分别连接有共聚气浮池(3)和生物滤池(4);所述共聚气浮池(3)内设有排气内腔(5)，排气内腔(5)的底部设有管道开口，管道开口的上方设有微气泡释放器(6);所述共聚气浮池(3)的底部设有排水管(7)，排水管(7)穿过排气内腔(5)，排水管(7)一端穿过共聚气浮池(3)的一侧，与斜板沉淀池(8)的一侧相连接;所述斜板沉淀池(8)内设有斜板(9)，斜板沉淀池(8)底部设有排泥槽(10);所述斜板沉淀池(8)的另一侧设有出水管(11)，出水管(11)连接有布水器(12);所述布水器(12)安装在生物滤池(4)的上方;所述生物滤池(4)的内部设有滤料层。
2.根据权利要求1所述的一种研磨液废水处理装置，其特征是：所述共聚气浮池(3)的一侧上方设有集渣槽(13)。
3.根据权利要求1所述的一种研磨液废水处理装置，其特征是：所述排气内腔(5)的高度不超过共聚气浮池(3)高度的三分之二。
4.根据权利要求1所述的一种研磨液废水处理装置，其特征是：所述斜板(9)为倾斜放置，倾斜角度为45o~60o。
说明书
研磨液废水处理装置
技术领域
本实用新型涉及废水处理行业，具体涉及一种研磨液废水处理装置。
背景技术
研磨液废水的CODCr、BOD5、SS、的质量浓度分别为130000、 974、1 150mg/L时, 采用隔油-气浮-UASB-缺氧-接触氧化的组合工艺处理研磨液废水，处理后出水CODCr、BOD5、SS的质量浓度分别为1500、256、228 mg/L,但目前使用的工艺组合繁琐、运行费用高、维修难度大，很难达到排放标准。
发明内容
本实用新型针对以上问题，提供了一种运行费用低、维修方便、投资小，自动化程度高的研磨液废水处理装置。
本实用新型是通过以下技术方案实现的：一种研磨液废水处理装置，其特征是：包括微纳米气泡发生装置;所述微纳米气泡发生装置通过管道分别连接有共聚气浮池和生物滤池;所述共聚气浮池内设有排气内腔，排气内腔的底部设有管道开口，管道开口的上方设有微气泡释放器;所述共聚气浮池的底部设有排水管，排水管穿过排气内腔，排水管一端穿过共聚气浮池的一侧，与斜板沉淀池的一侧相连接;所述斜板沉淀池内设有斜板，斜板沉淀池底部设有排泥槽;所述斜板沉淀池的另一侧设有出水管，出水管连接有布水器;所述布水器安装在生物滤池的上方;所述生物滤池的内部设有滤料层。
进一步的，斜板为倾斜放置。
进一步的，共聚气浮池的一侧上方设有集渣槽。
作为优化，排气内腔的高度不超过共聚气浮池高度的三分之二。
进一步的，斜板为倾斜放置，倾斜角度为45o~60o。
该实用新型的有益之处是，本实用新型采用新型纳米气浮和曝气生物滤池组合处理工艺，采用曝气生物滤池工艺具有去除SS、COD、BOD、硝化、脱氮、除磷、去除AOX(有害物质)的作用。
曝气生物滤池集生物氧化和截留悬浮固体一体，节省了后续沉淀池(二沉池)，具有容积负荷、水力负荷大，水力停留时间短，所需基建投资少，出水水质好，运行能耗低，运行费用少、维修方便、自动化程度高的特点。本实用新型不仅能产生大小均匀的微纳米气泡，并且这些气泡的尺寸都保持在100nm左右。在气浮系统中，不仅能提高气泡的利用率，而且也扩大了液相中的气液两相的动态接触面积，减小传质阻力，提高溶气利用率，从而大幅度提高气浮效率。
