申请日2014.11.07
公开(公告)日2015.07.01
IPC分类号C02F11/12
摘要
本实用新型涉及污泥处理技术领域，特别是涉及一种污水处理厂新型污泥压滤装置;主要由转动轴、头板、过滤膜组件和压滤筒构成，头板套装在转动轴上，压滤筒两端固定在两侧头板上，在压滤筒一侧设置有入料口，过滤膜组件包括输水管、集水管和膜单元，的输水管与集水管相连接，集水管上开设一些小孔，集水管外侧设置有第一层膜单元，第一层膜单元外部设置有第二层膜单元，第二层膜单元外部设置有第三层膜单元，第一层膜单元与集水管之间通过螺纹相连接，集水管的一端与头板固定连接，另一端与输水管连通，在压滤筒外部轴向设置有液压缸，液压缸两端固定在两侧头板上，在压滤筒与入料口相对称一侧设置有出泥口，在压滤筒上还设置有出水口。
权利要求书
1.一种污水处理厂新型污泥压滤装置，其特征在于，主要由转动轴、头板、过滤膜组件和压滤筒构成，所述头板套装在转动轴上，所述压滤筒两端固定在两侧头板上，在所述压滤筒一侧设置有入料口，所述过滤膜组件位于压滤筒内部且过滤膜组件位于入料口下部区域，所述过滤膜组件包括输水管、集水管和膜单元，所述的输水管与集水管相连接，所述的集水管上开设一些小孔，所述集水管外侧设置有第一层膜单元，所述第一层膜单元外部设置有第二层膜单元，所述第二层膜单元外部设置有第三层膜单元，所述第三层膜单元的外侧与头板固定连接，第一层膜单元与集水管之间通过螺纹相连接，每两层膜单元之间均通过螺纹相连接，在所述压滤筒外部轴向设置有液压缸，所述液压缸两端固定在两侧头板上，在所述压滤筒与入料口相对称一侧设置有出泥口，在所述压滤筒上还设置有出水口，所述转动轴的一端连接有差速器，在所述差速器与头板之间设置有轴承。
2.如权利要求1所述的一种污水处理厂新型污泥压滤装置，其特征在于，所述远离轴承一侧的头板可沿转动轴轴向滑动，所述靠近轴承一侧的头板固定在转动轴上。
3.如权利要求1所述的一种污水处理厂新型污泥压滤装置，其特征在于，在所述入料口一侧还设置有加药阀门。
4.如权利要求1所述的一种污水处理厂新型污泥压滤装置，其特征在于，所述液压缸选用双向液压缸。
5.如权利要求1所述的一种污水处理厂新型污泥压滤装置，其特征在于，所述液压缸的数量至少为2个。
说明书
一种污水处理厂新型污泥压滤装置
技术领域
本实用新型涉及污泥处理技术领域，特别是涉及一种污水处理厂 新型污泥压滤装置。
背景技术
众所周知，城市污水处理厂在污水处理的过程中必然产生污泥， 随着城市污水处理率的不断提高，污泥的产量同样在不断增大;污水 处理厂产生的污泥在厂区完成简单的稳定脱水处理;然后污泥被运到 污泥销纳中心进行中转;最后一部分用作有机肥的污泥被送往田地， 大部分被运往垃圾填埋场填埋;按照目前的处理方法，污泥仍然存在 污染隐患;因为经过简单处理后的污泥，稳定状态很容易被打破，一 场雨就可以使污泥恢复原形;用作有机肥的部分，没有经过专门处理 的污泥中虽然含有部分有机质，但其中含有的重金属、病原菌和其他 长效有机污染物都会对土壤产生危害，并且使作物的品质受到严重影 响;为了不造成环境的二次污染，需要在污水处理的二级处理之后添 加一道污泥处理工艺。污水处理的目标通过把水中杂质浓缩成固体形 态再从流体中分离而实现;传统的污泥处理设备，往往要占用大量空 间，脱水效率不高，脱水后的污泥会对环境造成一定污染，不利于对 污泥的再次有效利用;并且污水处理过程中过滤膜组件膜外层相对于 内层污染较大，当外层污染很严重时可能内层污染并不严重，这样当 换膜时会将整个过滤膜组件换掉，浪费资源，市场上急需一种过滤膜 组件内外层之间相互独立，可单独更换。
实用新型内容
为解决上述技术问题，本实用新型提供一种能够通过液压装置压 缩实现污泥脱水，也可以同时采用离心式转动方式提高污泥脱水效 率，过滤膜组件的外层膜和内层膜可单独更换的一种污水处理厂新型 污泥压滤装置。

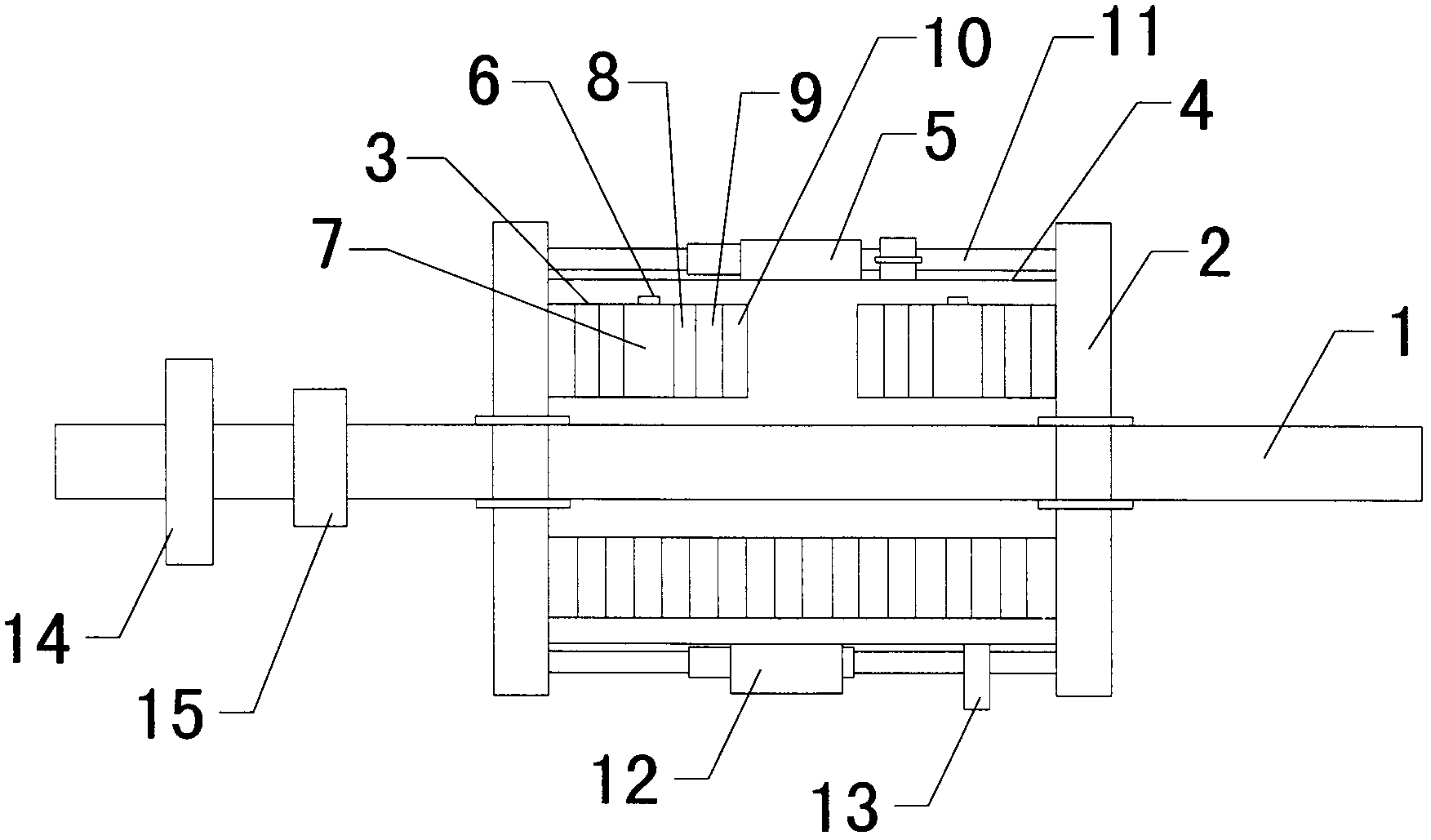

本实用新型的一种污水处理厂新型污泥压滤装置，主要由转动 轴、头板、过滤膜组件和压滤筒构成，所述头板套装在转动轴上，所 述压滤筒两端固定在两侧头板上，在所述压滤筒一侧设置有入料口， 所述过滤膜组件位于压滤筒内部且过滤膜组件位于入料口下部区域， 所述过滤膜组件包括输水管、集水管和膜单元，所述的输水管与集水 管相连接，所述的集水管上开设一些小孔，所述集水管外侧设置有第 一层膜单元，所述第一层膜单元外部设置有第二层膜单元，所述第二 层膜单元外部设置有第三层膜单元，所述第三层膜单元的外侧与头板 固定连接，所述第一层膜单元与集水管之间通过螺纹相连接，每两层 膜单元之间均通过螺纹相连接，在所述压滤筒外部轴向设置有液压 缸，所述液压缸两端固定在两侧头板上，在所述压滤筒与入料口相对 称一侧设置有出泥口，在所述压滤筒上还设置有出水口。
本实用新型的一种污水处理厂新型污泥压滤装置，所述转动轴的 一端连接有差速器，在所述差速器与头板之间设置有轴承。
本实用新型的一种污水处理厂新型污泥压滤装置，所述远离轴承 一侧的头板可沿转动轴轴向滑动，所述靠近轴承一侧的头板固定在转 动轴上。
本实用新型的一种污水处理厂新型污泥压滤装置，在所述入料口 一侧还设置有加药阀门。
本实用新型的一种污水处理厂新型污泥压滤装置，所述液压缸选 用双向液压缸。
本实用新型的一种污水处理厂新型污泥压滤装置，所述液压缸的 数量至少为2个。
与现有技术相比本实用新型的有益效果为：通过上述设置，通过 采用液压压缩方式，将污泥中的水分强行挤压出污泥，实现污泥脱水; 通过设置转动轴、差速器等设备，可以在需要时对污泥进行离心式脱 水，能够提高脱水效率;通过设置加药阀门，可以在对污泥进行脱水 时同时加入分解污泥中有害物质的药剂，防止污泥排放后产生二次污 染;通过设置过滤膜组件，能够单独更换内外层膜和集水管，节省资 源，降低污泥处理成本。
