申请日2013.09.25
公开(公告)日2014.04.23
IPC分类号C02F1/70; C02F1/44; C02F7/00; C02F1/74; C02F1/24
摘要
本实用新型公开了一种药业废水处理装置，包括罐体，所述的罐体底部设置有一废水入口，所述的罐体下端设置有穿孔曝气板，所述的穿孔曝气板上端设置有一层半透膜层，所述的半透膜层上端设置有铁碳填料室，所述的铁碳填料室上端设置有一集水区，所述的集水区一侧设置有出水口，所述的罐体顶端设置有排气口。本实用新型具有处理效果好、成本低廉、操作方便、电力消耗低特点。
权利要求书

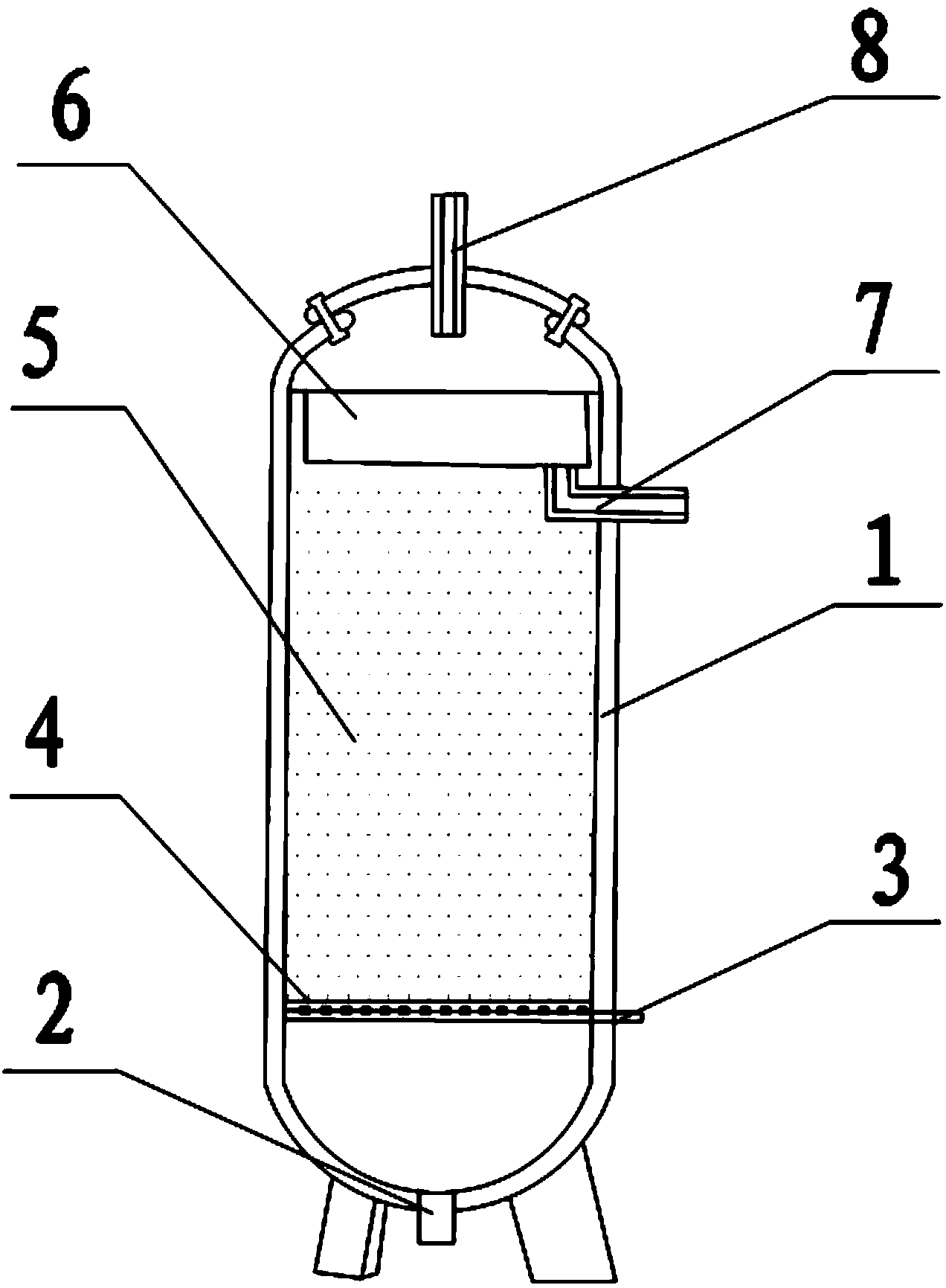

1.一种药业废水处理装置，包括罐体(1)，其特征在于：所述的罐体(1)底部设置有一废水入口(2)，所述的罐体(1)下端设置有穿孔曝气板(3)，所述的穿孔曝气板(3)上端设置有一层半透膜层(4)，所述的半透膜层(4)上端设置有铁碳填料室(5)，所述的铁碳填料室(5)上端设置有一集水区(6)，所述的集水区(6)一侧设置有出水口(7)，所述的罐体(1)顶端设置有排气口(8)。
2.根据权利要求1所述的一种药业废水处理装置，其特征在于：所述的废水入口(2)和出水口(7)分别设置有pH计。
3.根据权利要求1所述的一种药业废水处理装置，其特征在于：所述的半透膜层(4)为无纺布材料。
说明书
一种药业废水处理装置
技术领域
本实用新型涉及一种废水处理装置，尤其涉及一种药业废水处理装置。
背景技术
目前制药业废水中所含有机污染物浓度高、结构稳定、生化性差，一般的生化方法处理，无法承受如此高负荷，国内外对此类高浓有机废水的处理方法，目前主要是使用物理化学方法对原污水进行预处理，使污水中的浓度大大降低后，再采用生化方法处理。同时由于废水装置制造成本高，运行成本高，常规工艺难以实现达标排放。而现有的制药业污水量比较大，如果直接进入污水池处理会导致处理不完全，影响污水的处理效果、增加企业成本。因此，如何利用设备做好药业污水进池前的预处理是很多企业的研究方向。
实用新型内容
本实用新型所要解决的技术问题是：提供一种处理效果好、成本低廉、操作方便、电力消耗低的药业废水处理装置。
本实用新型的技术方案是：一种药业废水处理装置，包括罐体，所述的罐体底部设置有一废水入口，所述的罐体下端设置有穿孔曝气板，所述的穿孔曝气板上端设置有一层半透膜层，所述的半透膜层上端设置有铁碳填料室，所述的铁碳填料室上端设置有一集水区，所述的集水区一侧设置有出水口，所述的罐体顶端设置有排气口。
所述的废水入口和出水口分别设置有pH计。
所述的半透膜层为无纺布材料。
本实用新型的技术效果是：本实用新型具有处理效果好、成本低廉、操作方便、电力消耗低特点。
