申请日2013.09.25
公开(公告)日2014.03.12
IPC分类号E03C1/182; E03C1/264; E03C1/23; E03C1/12
摘要
盥洗池废水回收装置是涉及一种盥洗池废水回收装置结构的改进。本实用新型提供一种可将盥洗池内废水进行分类收集或排放的一种盥洗池废水回收装置。本实用新型包括盥洗池,其结构要点是:盥洗池底端设置有排水管,排水管的下端设置有两通阀门,两通阀门的下边两个出口分别与下水管和收集管相连;收集管的中部下方设置有与收集管相通的杂物槽,杂物槽与收集管通的开口处设置有过滤网,杂物槽的底端设置有排杂口,排杂口上设置有排杂阀门,收集管的端部设置有水龙头;在水龙头的下方设置有与水龙头相应的收集桶,收集桶通过提手挂在水龙头上,水龙头上设置有与提手相应的卡块。
权利要求书

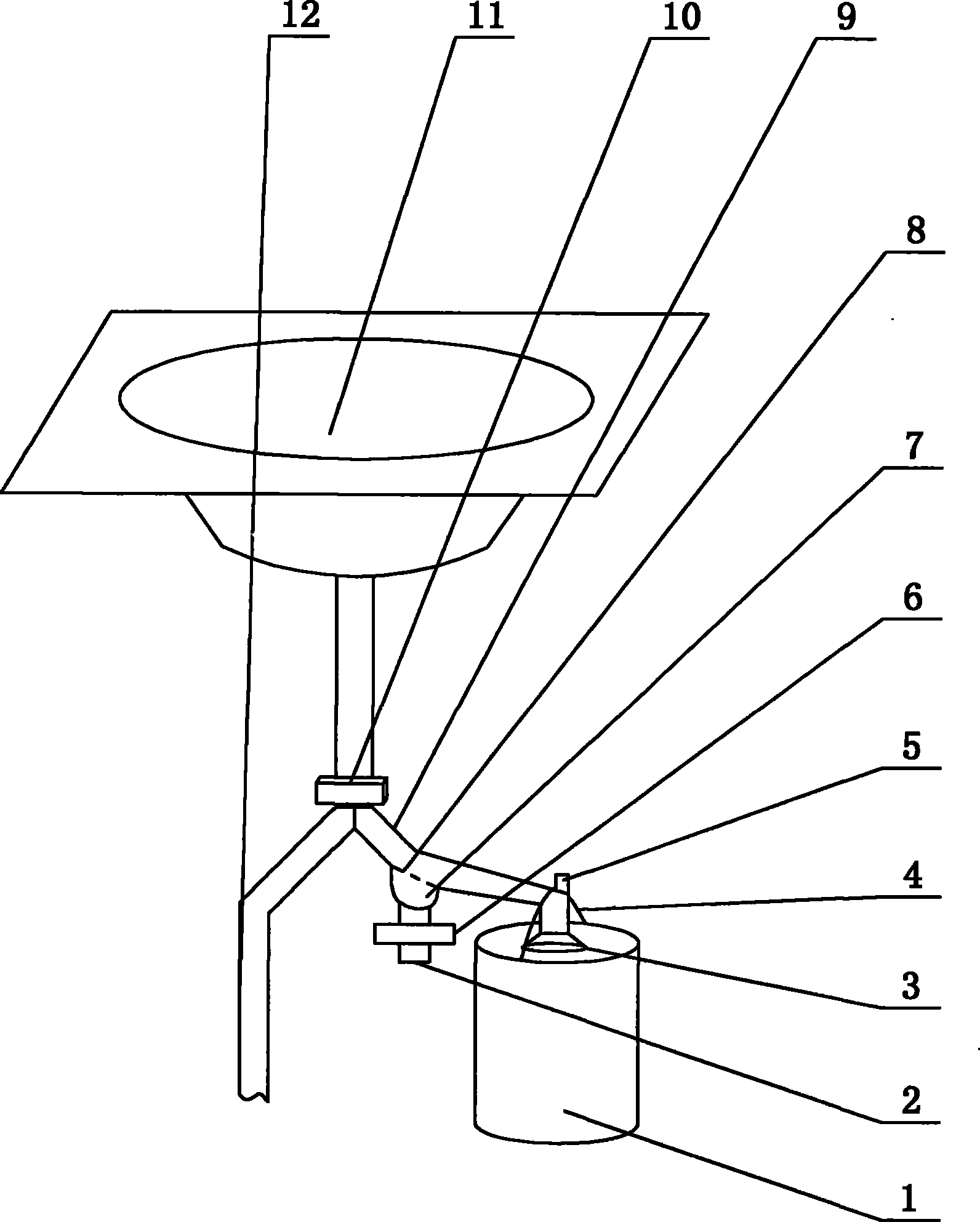

1.盥洗池废水回收装置,包括盥洗池(11),其特征在于:盥洗池(11) 底端设置有排水管,排水管的下端设置有两通阀门(10),两通阀门(10)的下 边两个出口分别与下水管(12)和收集管(9)相连;收集管(9)的中部下方 设置有与收集管(9)相通的杂物槽(7),杂物槽(7)与收集管(9)通的开口 处设置有过滤网(8),杂物槽(7)的底端设置有排杂口(2),排杂口(2)上 设置有排杂阀门(6),收集管(9)的端部设置有水龙头(3);在水龙头(3) 的下方设置有与水龙头(3)相应的收集桶(1),收集桶(1)通过提手(4)挂 在水龙头(3)上,水龙头(3)上设置有与提手(4)相应的卡块(5)。
2.根据权利要求1所述的盥洗池废水回收装置,其特征在于:所述的收集 桶(1)截面直径为20cm。
说明书
盥洗池废水回收装置
技术领域
本实用新型是涉及一种盥洗池废水回收装置结构的改进。
背景技术
现在对于盥洗池中的废水的一般处理方法是直接排入下水管,这样虽然方 便;但是,也造成了一定的水资源浪费。如;洗菜、洗水果等用过的水比较干 净,还可进行再次的利用,因此,现在家庭需要一种能过将废水分类收集或是 排放的废水回收装置。
发明内容
本实用新型就是针对上述问题,提供一种可将盥洗池内废水进行分类收集 或排放的一种盥洗池废水回收装置。
为实现本实用新型的上述目的,本实用新型采用如下技术方案,本实用新 型包括盥洗池,其结构要点是:盥洗池底端设置有排水管,排水管的下端设置 有两通阀门,两通阀门的下边两个出口分别与下水管和收集管相连;收集管的 中部下方设置有与收集管相通的杂物槽,杂物槽与收集管通的开口处设置有过 滤网,杂物槽的底端设置有排杂口,排杂口上设置有排杂阀门,收集管的端部 设置有水龙头;在水龙头的下方设置有与水龙头相应的收集桶,收集桶通过提 手挂在水龙头上,水龙头上设置有与提手相应的卡块。
作为一种优选方案,所述的收集桶截面直径为20cm。
本实用新型的有益效果:
1、可将盥洗池内废水进行分类收集或排放
本实用新型盥洗池底端设置有排水管,排水管的下端设置有两通阀门,两 通阀门的下边两个出口分别与下水管和收集管相连;收集管的中部下方设置有 与收集管相通的杂物槽,杂物槽与收集管通的开口处设置有过滤网,杂物槽的 底端设置有排杂口,排杂口上设置有排杂阀门,收集管的端部设置有水龙头; 在水龙头的下方设置有与水龙头相应的收集桶,收集桶通过提手挂在水龙头上, 水龙头上设置有与提手相应的卡块。刷牙时,产生的废水,有泡沫而且不适宜 存放,所以此时将两通阀门打到与下水管相通的位置。洗菜或是洗水果的水比 较干净,此时可将两通阀门打到收集管相连的位置,废水通过收集管中部下方 的杂物槽时,泥土漏过过滤网,停留在杂物槽内,水则从水龙头流出落入收集 桶内,过段时间清理一次杂物槽即可。
2、结构简单
本实用新型包括盥洗池,盥洗池底端设置有排水管,排水管的下端设置有 两通阀门,两通阀门的下边两个出口分别与下水管和收集管相连;收集管的中 部下方设置有与收集管相通的杂物槽,杂物槽与收集管通的开口处设置有过滤 网,杂物槽的底端设置有排杂口,排杂口上设置有排杂阀门,收集管的端部设 置有水龙头;在水龙头的下方设置有与水龙头相应的收集桶,收集桶通过提手 挂在水龙头上,水龙头上设置有与提手相应的卡块;构件少,连接简单,因此, 结构简单。
