申请日2013.09.25
公开(公告)日2014.03.12
IPC分类号C02F11/12; B01D21/02
摘要

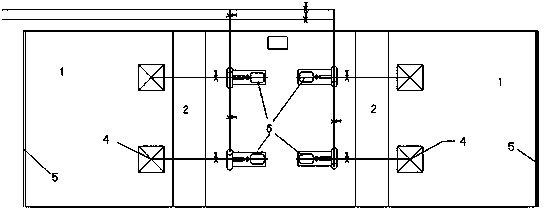

本实用新型公开了一种选煤厂场地污水收集处理池，包括污水池(1)，污水池(1)两侧分别为污水来料沟(5)和清水池(2)，污水池(1)与清水池(2)之间设置有三道高度不同的闸门(3)，污水池(1)底部有污泥坑(4)，污泥坑(4)通过底流入料管(7)，清水池(2)通过清水入料管(8)分别与渣浆泵(6)相连。本实用新型保证了下雨天的厂区安全，又保证了厂区煤泥水不污染环境，通过污水变清水循环使用，降低了清水消耗，节约了水资源，污泥掺入煤泥外销增加收入。
权利要求书
1.一种选煤厂场地污水收集处理池，其特征在于：包括污水池(1)，污水池(1)两侧分别为污水来料沟(5)和清水池(2)，污水池(1)与清水池(2)之间设置有三道高度不同的闸门(3)，污水池(1)底部有污泥坑(4)，污泥坑(4)通过底流入料管(7)，清水池(2)通过清水入料管(8)分别与渣浆泵(6)相连。
2.根据权利要求1所述的一种选煤厂场地污水收集处理池，其特征在于：污水池(1)底部与水平面有一个15～20°的夹角。
3.根据权利要求1或2所述的一种选煤厂场地污水收集处理池，其特征在于：污水池(1)上方设置有刮泥机(9)。
说明书
选煤厂场地污水收集处理池
技术领域
本实用新型涉及一种污水收集处理池，特别是选煤厂场地内用于污水收集的处理池结构。
背景技术
土城矿选煤厂是一个年处理原煤300万吨的现代化工厂，坐落在柏果镇小云尚拖长江边的山脚下，由于地势原因，雨天工业场地积水严重，造成安全隐患。土城矿选煤厂设计时未考虑工业场地、厂区周边污水及雨水分流收集，每天厂区打扫卫生、设备冷却水、厂房跑、冒、滴、漏的煤泥水，绝大部分自由流入拖长江，对拖长江造成污染。市、县环保局到现场检查后要求场地污水不能流入拖长江。
发明内容
本实用新型要解决的技术问题是：提供一种选煤厂场地污水收集处理池，解决场地内雨水、污水的收集和排放问题，同时能够有效处理污泥。
本实用新型采用的技术方案是：一种选煤厂场地污水收集处理池，包括污水池，污水池两侧分别为污水来料沟和清水池，污水池与清水池之间设置有三道高度不同的闸门，污水池底部有污泥坑，污泥坑通过底流入料管，清水池通过清水入料管分别与渣浆泵相连。污水池既有收集作用也有沉淀作用。污水池与清水池隔墙上的溢流口用于澄清后的清水流入清水池，三道闸门则是为了方便调节清水流量，高低不同则是为了应对水池水位处于不同高度时的调整。
所述污水池底部与水平面有一个15～20°的夹角。这样一来污泥能够在自重和水流的带动下，滑入污泥坑。
所述污水池上方设置有刮泥机。刮泥机为自动循环刮泥机，最大限度降低人工消耗。
清水池中的清水作为生产用补充水进入生产系统，可以循环利用。
从污泥坑抽出的污泥通过管道打到浓缩机，然后加药浓缩后经带式压滤机回收，干燥机干燥后作为煤泥外销。
本实用新型保证了下雨天的厂区安全，又保证了厂区煤泥水不污染环境，通过污水变清水循环使用，降低了清水消耗，节约了水资源，污泥掺入煤泥外销增加收入。
