申请日2013.09.25
公开(公告)日2014.03.26
IPC分类号C02F1/52
摘要
本实用新型提出了一种污水处理无动力药剂投加装置，所述药剂投加装置包括：至少一部分浸入污水中并且可被流动的污水推动的叶轮;在一端与叶轮连接的传动装置;连接至传动装置另一端的药剂推进器;以及与该药剂推进器连通的药剂存储斗;其中所述叶轮连接至传动装置的输入端，所述传动装置的输出端连接至药剂推进器，药剂存储斗内的药剂在推进器的作用下经由加药口加入污水中。
权利要求书
1.一种污水处理无动力药剂投加装置，其特征在于，所述药剂投加 装置包括：
至少一部分浸入污水中并且可被流动的污水推动的叶轮;
在一端与叶轮连接的传动装置;
连接至传动装置另一端的药剂推进器;以及
与该药剂推进器连通的药剂存储斗;
其中所述叶轮连接至传动装置的输入端，所述传动装置的输出端连 接至药剂推进器，药剂存储斗内的药剂在推进器的作用下经由加药口加 入污水中。
2.根据权利要求1所述的投加装置，其特征在于，药剂存储斗和药 剂推进器之间设有调节通道大小的调节装置。
3.根据权利要求2所述的投加装置，其特征在于，所述调节通道大 小的调节装置是可调节插入幅度的插板。
4.根据权利要求2所述的投加装置，其特征在于，在所述传动装置 和药剂推进器之间设置有可拆卸的连接装置。
5.根据权利要求1-4之一所述的投加装置，其特征在于，所述药剂 投加装置还包括势能调节板，该势能调节板设置在叶轮和出药口的上游， 并且该势能调节板的至少一部分浸没在污水中。
6.根据权利要求5所述的投加装置，其特征在于，所述势能调节板 是设置有网孔的网格板，该网格板的网孔直径为1-5mm。
7.根据权利要求5所述的投加装置，其特征在于，所述药剂推进器 选自螺杆式推进器或点触式推进器。
8.根据权利要求6所述的投加装置，其特征在于，所述药剂推进器 选自螺杆式推进器或点触式推进器。
说明书
一种污水处理无动力药剂投加装置
技术领域：
本实用新型涉及污水处理设备，特别是涉及一种污水处理无动力药 剂投加装置。
背景技术
污水处理厂站在运行初期来水量波动较大，为更好地消除水量波动 对出水稳定达标的影响，往往在部分处理单元会出现应急加药的可能， 例如：初沉池前投加混凝药剂去除部分悬浮物和化学需氧量;二沉池前 投加药剂提高污泥的沉降性能;出水前投加脱色剂和消毒剂等。通过上 述加药环节可起到减轻单元处理的有机负荷、减少出水悬浮物等作用。
目前，污水处理厂内主要采取“溶药-计量泵可调投加”的方式进行 药剂投加。这类投加方式一般在设计范围内可调，但是对于超过设计标 准的水量和水质的瞬间波动无法及时完成调控，尤其是现场条件受限不 能采取溶药投加的方式，往往采取直接投加干粉的方式，这样人工投药 工作负荷增大，并且药剂投加比例过量或不足。
中国发明专利申请CN200910204635.2公开了一种无动力定量加药、 混合污水处理装置，设有可翻转的水箱，并在水箱的下部设水箱翻转配 重块;在水箱处于平衡位置时，其上部为开口，开口大于水箱底部;污 水入口设在水箱的上方;在所述水箱的上方，还设有与水箱翻转联动的 定量加药机构。在该专利文本中还公开了上述污水处理装置的使用、调 整方法。采用上述技术方案，可以使设备体积很小，适合单个餐馆或洗 浴中心使用;设备为长方型箱体，移动、安装方便;不需要使用电能， 除需人工更换药瓶外可以完成自动污水计量、自动定量加药、自动混合 搅拌、一次沉淀过程;采用与地面相平的二次沉淀池，可以完成污水处 理全过程。
中国专利申请CN201020566669.4公开了一种污水处理无动力自动 加药液装置，属于对靠重力由储存容器流出的流体流量进行控制的装置。 该装置由药液储罐、输药液总管线和支管线、控制阀、放空杯和流量计 组成。输药液总管线的首端与药液储罐相连。各输药液支管线的前端都 与输药液总管线相连。输药液总管线前段装一只总控制阀。各输药液支 管线前段各装一只支线控制阀、一只放空杯、一只流量计，支管线后段 都直达药液投加点，支管线后段尾端口都低于药液储罐的出口。
现有技术中的上述两种技术方案针对超过设计标准的水量和水质瞬 间波动均无法及时完成调控，并且也难以应用于污水处理量较大的污水 处理厂站。
实用新型内容
为了解决解决现有技术中的上述问题，特别是为了解决污水处理厂 水量瞬间波动超过设计标准，从而导致溶药-计量泵无法及时完成调控或 现场直接投加干粉方式时人工投药工作负荷增大、药剂投加比例过量或 不足等问题，本实用新型提供了一种新颖的污水处理无动力药剂投加装 置。

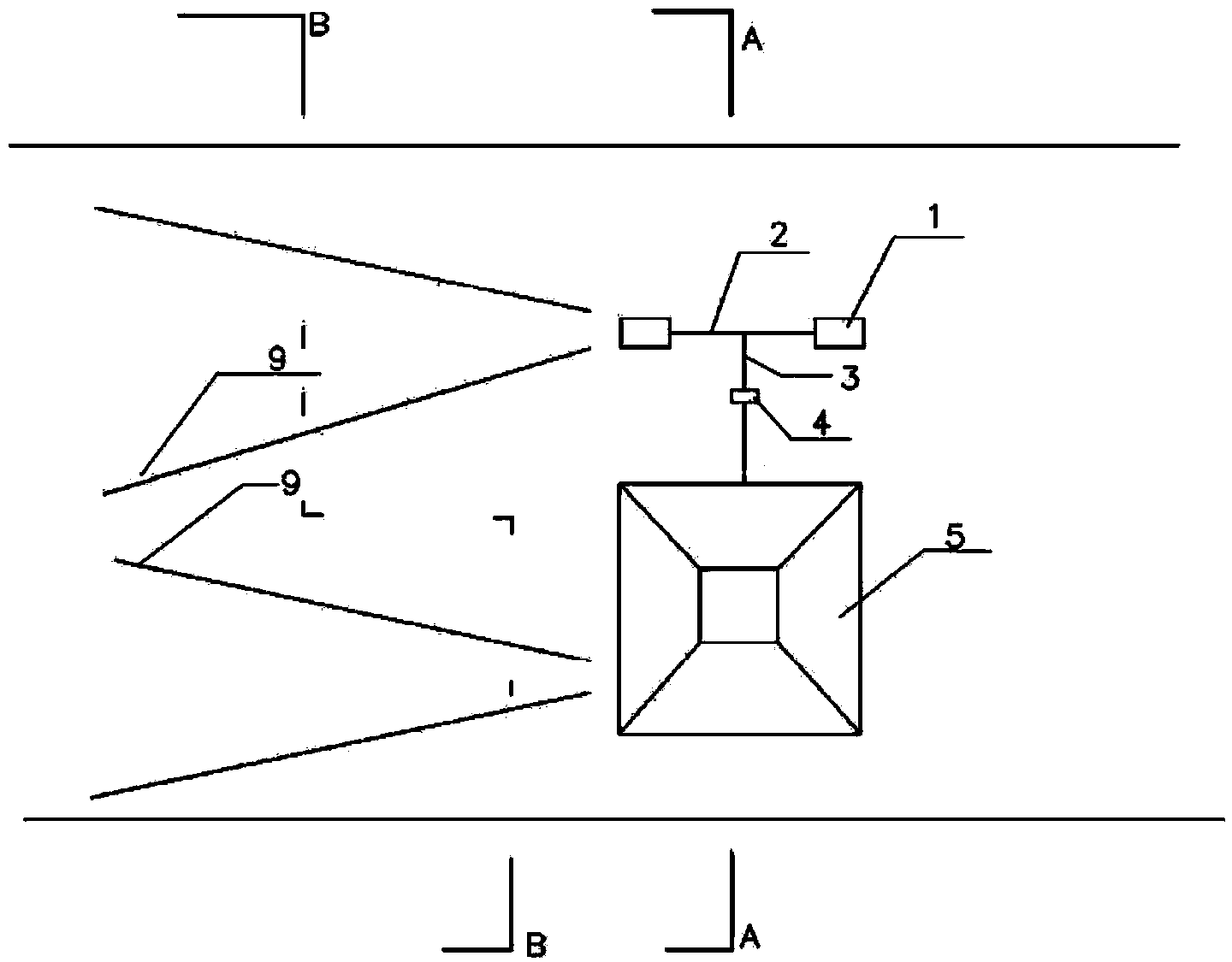

在根据本实用新型的该污水处理无动力药剂投加装置的一个实施方 式中，所述药剂投加装置包括：至少一部分浸入污水中并且可被流动的 污水推动的叶轮;在一端与叶轮连接的传动装置;连接至传动装置另一 端的药剂推进器;以及与该药剂推进器连通的药剂存储斗;其中所述叶 轮连接至传动装置的输入端，所述传动装置的输出端连接至药剂推进器， 药剂存储斗内的药剂在推进器的作用下经由加药口加入污水中。
优选地，在药剂存储斗和药剂推进器之间可以设有调节通道大小的 调节装置。而且所述调节通道大小的调节装置可以是可调节插入幅度的 插板。在所述传动装置和药剂推进器之间可以设置有可拆卸的连接装置。
在根据本实用新型的实施方式中，所述药剂投加装置还包括势能调 节板，该势能调节板设置在叶轮和出药口的上游并且该势能调节板的至 少一部分浸没在污水中。
优选地，所述势能调节板是设置有网孔的网格板，该网格板的网孔 直径为1-5mm。进一步优选地，所述药剂推进器选自螺杆式推进器或点 触式推进器。
本实用新型所带来有益之处至少在于以下方面：
利用根据本实用新型的无动力药剂投加装置，能够通过药剂投加装 置的势能调节板调节富余水头转为动能;
能够实现药剂的自动按比例投加;
较好地解决水量瞬间波动时对污水处理流程单元环节的冲击;
全过程不需要使用电能;
药剂量可实现精确控制，同时药剂投加后与水能实现剧烈混合、药 剂的充分溶解和混凝。
