申请日2013.09.25
公开(公告)日2014.04.16
IPC分类号C02F3/00; C02F11/14
摘要
本实用新型公开了一种污泥化学除磷沉淀分离装置，本实用新型包括依次连接的混凝反应池、絮凝反应池、澄清池和清水池组成，所述混凝反应池与絮凝反应池之间用污泥连接管连接，所述澄清池的底部设置有污泥排放管，且污泥排放管通过管道与污泥连接管连接，并在污泥排放管与污泥连接管之间的管道上设置污泥回流泵。本装置采用机械混凝、机械絮凝使药剂和污水的混合更快速、更充分，因此强化了混凝化学除磷、絮凝的效果，同时采用污泥循环回流节约了药剂，提高除磷和沉淀效率。
权利要求书

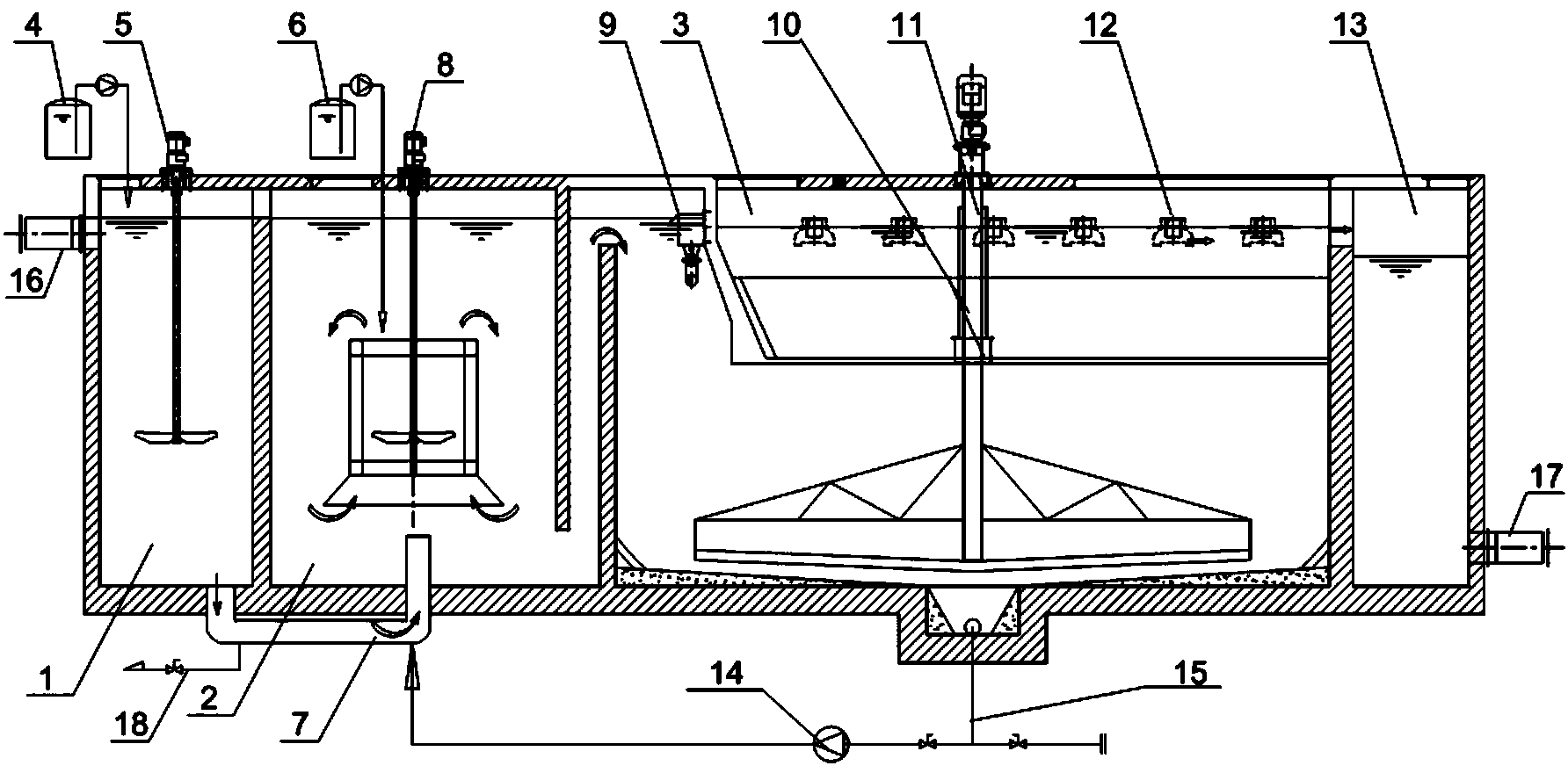

1.一种污泥化学除磷沉淀分离装置，其特征在于：包括依次连接的混凝反应池(1)、絮凝反应池(2)、澄清池(3)和清水池(13)组成，所述混凝反应池(1)与絮凝反应池(2)之间用污泥连接管(7)连接，所述澄清池(3)的底部设置有污泥排放管(15)，且污泥排放管(15)通过管道与污泥连接管(7)连接，并在污泥排放管(15)与污泥连接管(7)之间的管道上设置污泥回流泵(14)。
2.根据权利要求1所述的一种污泥化学除磷沉淀分离装置，其特征在于：所述污泥连接管(7)设置有连接管放空管(18)。
3.根据权利要求1所述的一种污泥化学除磷沉淀分离装置，其特征在于：所述混凝反应池(1)中安装有混凝搅拌机(5)。
4.根据权利要求1所述的一种污泥化学除磷沉淀分离装置，其特征在于：所述絮凝反应池(2)中安装有絮凝搅拌机(8)。
5.根据权利要求1所述的一种污泥化学除磷沉淀分离装置，其特征在于： 所述澄清池(3)中安装有刮泥机(11)，澄清池(3)进水端设置有浮渣斗(9)。
说明书
一种污泥化学除磷沉淀分离装置
技术领域
本实用新型涉及污泥除磷处理，具体涉及一种污泥化学除磷沉淀分离装置。
背景技术
在污水处理工艺中采用活性污泥法时，污泥回流是污水处理工艺中的最重要环节。需要将沉淀池中污泥回流回流到生物池，但是由于含磷量过高，直接影响污水生物处理系统除磷效果，除去的磷又回到生物池中;还有污泥含水过高回流量增加，降低生物池中活性污泥含量。因此有必要对污泥进行化学除磷和沉淀分离操作。
实用新型内容
本实用新型的目的在于提供一种能将回流污泥进行化学除磷和沉淀分离的装置，提高污水生物处理系统的除磷效果。
本实用新型的目的主要通过以下技术方案实现：一种污泥化学除磷沉淀分离装置包括依次连接的混凝反应池、絮凝反应池、澄清池和清水池组成，所述混凝反应池与絮凝反应池之间用污泥连接管连接，所述澄清池的底部设置有污泥排放管，且污泥排放管通过管道与污泥连接管连接，并在污泥排放管与污泥连接管之间的管道上设置污泥回流泵。
所述污泥连接管设置有连接管放空管。连接管放空管有效防止污泥连接管堵塞。
所述混凝反应池中安装有混凝搅拌机。
所述絮凝反应池中安装有絮凝搅拌机。
进一步的，所述澄清池中安装有刮泥机，澄清池进水端设置有浮渣斗。
本实用新型与现有技术相比具有以下优点和有益效果：本装置由机械混凝、机械絮凝代替了水力混凝、水力絮凝，由于机械搅拌使药剂和污水的混合更快速、更充分，因此强化了混凝化学除磷、絮凝的效果，同时也节约了药剂，抗冲击负荷能力强，悬浮物的去除率高。采用污泥循环回流，可减少药剂使用，提高除磷和沉淀效率。
