申请日2013.10.22
公开(公告)日2014.04.23
IPC分类号B01D47/14; B01D53/78
摘要
本实用新型公开了一种污水厂废气净化设备，包括净化设备、高压管道、水泵和喷水管，净化设备的左侧设置有进气口，净化设备的右侧上端设置有出气口，喷水管的一端与水泵连通，另一端横向设置在所述净化池内，横向设置在净化池内的喷水管上设置有若干个喷头。净化池的内部横向设置有填料净化层，填料净化层的上下两侧都横向设置有若干根与高压管道连通的分管，分管上设置有若干个雾化喷头，喷洒植物液。本实用新型具有的有益效果：与废气中的硫化氢、氨气等有害气体进行反应吸附，生成无毒分子，经过多次的吸附和反应过程，大大提高了废气净化的效果;整个设备安装快捷，耗能低，维修方便，运行成本低。
权利要求书

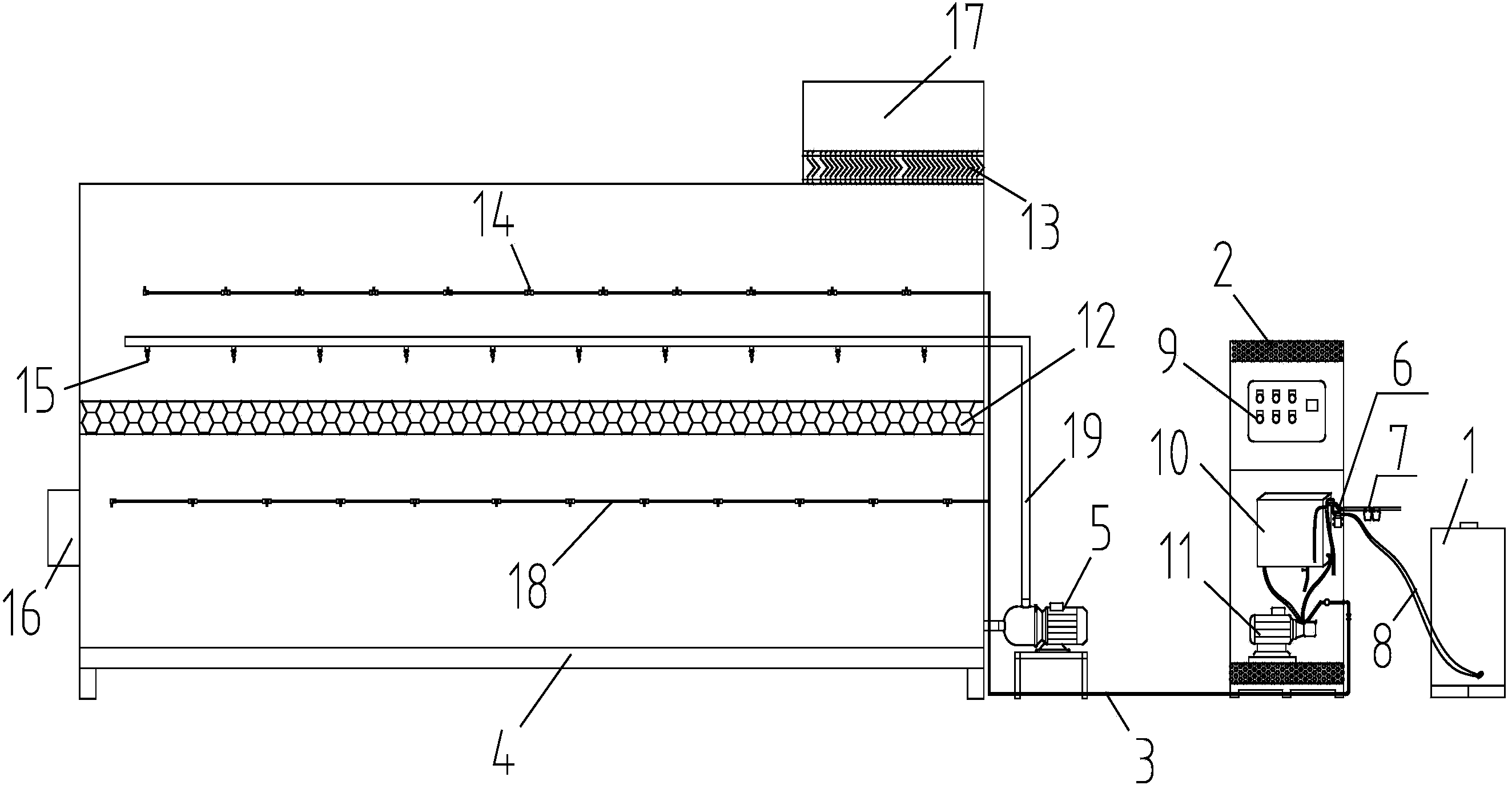

1.一种污水厂废气净化设备，包括净化池(4)和高压管道(3)， 其特征在于，还包括水泵(5)和喷水管(19)，所述喷水管(19) 的一端与所述水泵(5)连通，另一端横向设置在所述净化池(4)内， 横向设置在所述净化池(4)内的喷水管(19)上设置有若干个喷头 (15)，
所述净化池(4)的内部横向设置有填料净化层(12)，所述填 料净化层(12)的上下两侧都横向设置有若干根与所述高压管道(3) 连通的分管(18)，所述分管(18)上设置有若干个雾化喷头(14)。
2.根据权利要求1所述的污水厂废气净化设备，其特征在于， 所述填料净化层(12)的上下两侧各设置有一根分管(18)。
3.根据权利要求2所述的污水厂废气净化设备，其特征在于， 所述净化池(4)内的喷水管(19)位于所述填料净化层(12)与所 述分管(18)之间。
4.根据权利要求3所述的污水厂废气净化设备，其特征在于， 所述净化池(4)内的喷水管(19)位于所述填料净化层(12)的上 方。
5.根据权利要求1所述的污水厂废气净化设备，其特征在于， 所述喷头(15)位于所述喷水管(19)上靠近所述填料净化层(12) 的一侧。
6.根据权利要求1所述的污水厂废气净化设备，其特征在于， 所述雾化喷头(14)位于所述分管(18)上远离所述填料净化层(12) 的一侧。
7.根据权利要求1所述的污水厂废气净化设备，其特征在于， 所述喷头(15)为螺旋喷头、方形喷头、椭圆形喷头或者扇形喷头中 的任意一种。
说明书
一种污水厂废气净化设备
技术领域
本实用新型涉及环保技术领域的净化设备，具体涉及一种污水 厂废气净化设备。
背景技术
污水厂在处理污水的过程中会产生各种有害气体，污水废气主 要成分为含氮、硫的化合物，如硫化氢、氨气、硫醇类等为主要污 染物，以及各种恶废气味，这些气体严重影响人们的正常生活，浓 度高时还会对身体造成影响，甚至危及生命。由于污水厂经济条件 有限，有些污水厂仍然使用简单的物理化学吸附，这些吸附简单， 不能完全清除废气，已经无法达到相应的国家标准;有些污水厂以 喷雾的形式喷洒化学试剂，但由于废气分子过小，化学试剂不能与 废气分子进行充分反应。
实用新型内容
本实用新型的目的是为了提供一种成本低、结构简单，且吸收 效率高、净化速度快的污水厂废气净化设备。
为了达到本实用新型的目的，技术方案如下：
一种污水厂废气净化设备，包括净化池和高压管道，还包括水 泵和喷水管，所述喷水管的一端与所述水泵连通，另一端横向设置 在所述净化池内，横向设置在所述净化池内的喷水管上设置有若干 个喷头。
所述净化池的内部横向设置有填料净化层，所述填料净化层的 上下两侧都横向设置有若干根与所述高压管道连通的分管，所述分 管上设置有若干个雾化喷头。
作为优选的技术方案，所述填料净化层的上下两侧各设置有一 根分管，所述净化池内的喷水管位于所述填料净化层与所述分管之 间，所述净化池内的喷水管位于所述填料净化层的上方。
作为优选的技术方案，所述喷头位于所述喷水管上靠近所述填 料净化层的一侧。
作为优选的技术方案，所述雾化喷头位于所述分管上远离所述 填料净化层的一侧。
作为优选的技术方案，所述喷头为螺旋喷头、方形喷头、椭圆 形喷头或者扇形喷头中的任意一种。
废气从进气口进入净化池，在净化池的下半区域内与雾化的植 物液进行反应，改变废气中有害物质的化学结构，减少废气浓度， 分管上的雾化喷嘴是朝下的，朝下喷出的植物液可以与废气充分混 合;填料净化层可以去除废气中的微小颗粒，喷水管喷出的水不仅 可以将废气中的硫化氢、氨气等有害气体溶解成溶液，不会排出， 又能洗刷填料净化层，将截留在填料净化层上的污染物杂质去除; 废气在填料净化层上方与雾化的植物液再次进行反应，进一步降低 废气浓度。
本实用新型具有的有益效果：
可以将废气中的硫化氢、氨气等有害气体溶解成溶液，不会排 出，经过多次的吸附和溶解过程，水和植物液能与废气分子进行充 分混合或反应，大大提高了废气净化的效果;整个设备安装快捷， 耗能低，维修方便，运行成本低。
