申请日2014.11.10
公开(公告)日2015.04.29
IPC分类号C02F11/00; C02F11/18; C02F11/12; C02F11/04
摘要

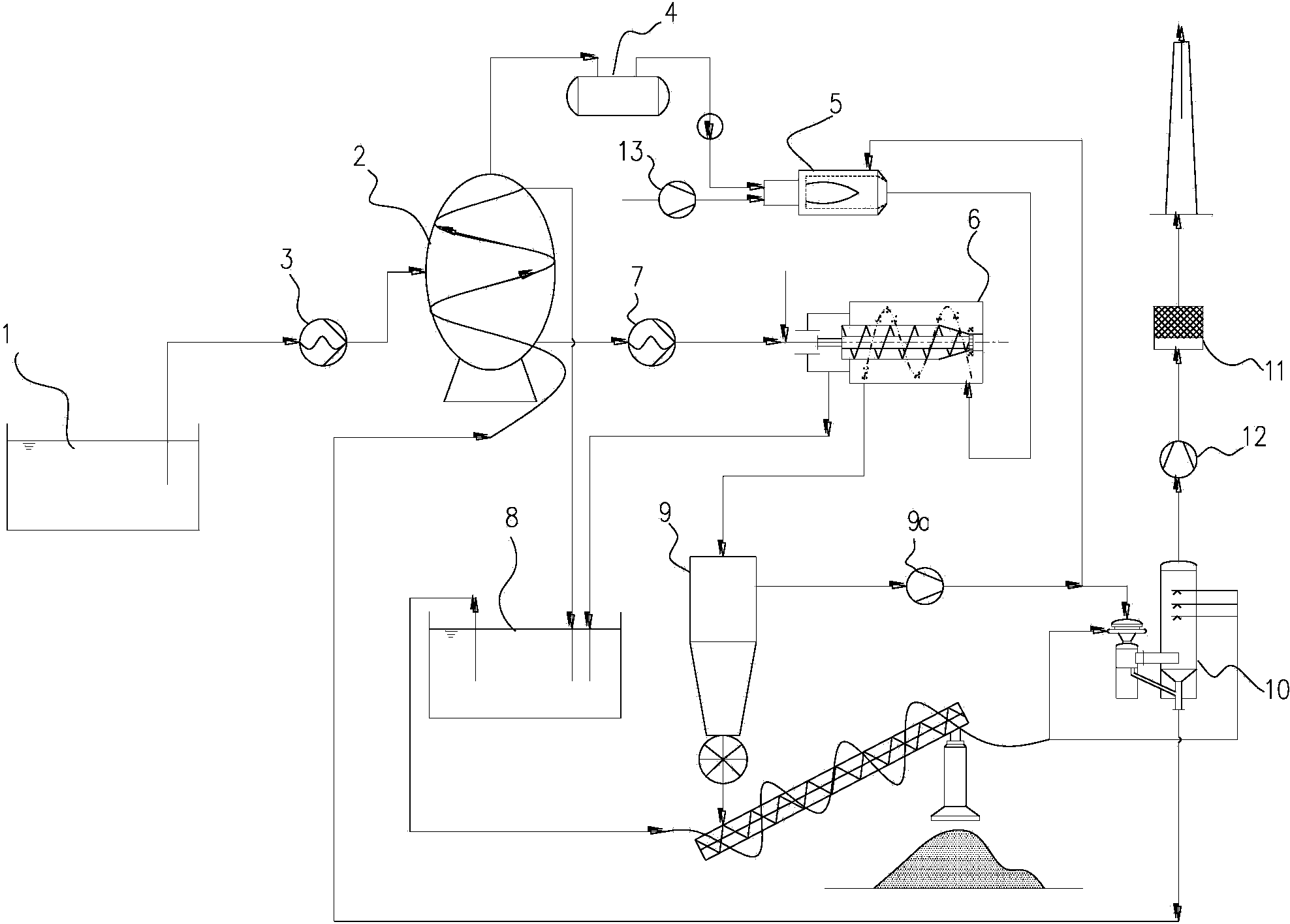

一种用于市政污泥深度处理系统，它包括污泥浓缩池(1)，污泥浓缩池(1)的输出端连接到厌氧消化罐(2)，所述污泥浓缩池(1)和厌氧消化罐(2)的连接管路上装有第一污泥泵(3)，所述厌氧消化罐(3)的气相出口端连接到沼气储存罐(4)，沼气储存罐(4)的输出端连接到干燥介质发生器(5)，干燥介质发生器(5)的输出端连接到离心脱水干燥一体机(6)的热干燥介质进口，离心脱水干燥一体机(6)的液相出口连接到滤液池(8)，固相出口连接到旋风分离器(9)，所述旋风分离器(9)的气体输出端连接到冷凝机构(10)和干燥介质发生器(5)的进口端，本实用新型实现了污泥的最大减量化，降低污泥干化成本，同时将污泥干化处理，避免污泥对环境的二次污染，实现污泥的无害化和资源化利用。
权利要求书
1.一种用于市政污泥深度处理系统，其特征在于：它包括污泥浓缩池(1)， 污泥浓缩池(1)的输出端连接到厌氧消化罐(2)，所述污泥浓缩池(1)和厌氧消 化罐(2)的连接管路上装有第一污泥泵(3)，所述厌氧消化罐(3)的气相出口端 连接到沼气储存罐(4)，沼气储存罐(4)的输出端连接到干燥介质发生器(5)， 干燥介质发生器(5)的输出端连接到离心脱水干燥一体机(6)的热干燥介质进 口，离心脱水干燥一体机(6)的物料进口连接到厌氧消化罐(2)混合液出口端， 所述离心脱水干燥一体机(6)和厌氧消化罐(2)的连接管路上装有第二污泥泵 (7)，离心脱水干燥一体机(6)的液相出口连接到滤液池(8)，固相出口连接到 旋风分离器(9)，所述旋风分离器(9)的气体输出端连接到冷凝机构(10)和干燥 介质发生器(5)的进口端，所述旋风分离器(9)的气体输出端与冷凝机构(10)连 接管路上装有第一助燃风机(9a)。
2.如权利要求1所述的一种用于市政污泥深度处理系统，其特征在于： 所述旋风分离器(9)的固相输出端处安装有固相运输通道，固相运输通道内的 固相物的余热能够被滤液池(8)输出的滤液通过热交换输送至厌氧消化罐加以 利用。
3.如权利要求1所述的一种用于市政污泥深度处理系统，其特征在于： 所述冷凝机构(10)的冷却后气体出口连接到除臭装置(11)，所述冷凝机构(10) 的冷却水出口连接到厌氧消化罐(2)的冷水进口，所述冷凝机构(10)的冷却后 气体出口与除臭装置(11)连接管路上装有第二助燃风机(12)。
4.如权利要求1所述的一种用于市政污泥深度处理系统，其特征在于： 所述干燥介质发生器(5)气体进口处装有第三燃风机(13)。
说明书
一种用于市政污泥深度处理系统
技术领域
本实用新型属于环保技术领域，具体讲就是涉及一种用于市政污泥深度处 理系统，将市政污泥减量无害化处理，保护了环境。
背景技术
随着国家经济的快速发展，我国的工业化进程也不断加快，但是由于我国 工业结构属于粗放式生产模式，导致经济发展的同时付出了昂贵的环境代价。 尤其是城市化程度的不断提高，城市中污水的处理量、处理率和处理程度不断 提高，由于城市污水处理产生的污泥的产量也随之大大增加，其中市政污泥的 产量增速尤为快速。市政污泥是由有机残片、细菌体、无机颗粒、胶体等组成 的极其复杂的非均质体，除含有大量水分外，还有难降解的有机物、重金属和 盐类以及病原体微生物和寄生虫卵等，大量未经处理的污泥任意排放和堆放将 对环境造成更严重的二次污染。
目前对市政污泥普遍采用填埋的处理方式，不但占用大量宝贵的土地资源， 而且污泥含有大量有害物质，易导致土地和地下水资源的二次污染;另一个方 面是市政污泥还具有一定的有机质和热值，属于一种可重生利用的资源，直接 填埋属于将资源白白浪费。
实用新型内容
本实用新型的目的是针对现有的市政污泥采用直接填埋容易对环境造成二 次污染的缺陷，提供一种用于市政污泥深度处理系统，将市政污泥进行离心脱 水干化处理，使市政污泥无害化，避免市政污泥对环境造成污染。
技术方案
为了实现上述技术目的，一种用于市政污泥深度处理系统，其特征在于： 它包括污泥浓缩池，污泥浓缩池的输出端连接到厌氧消化罐，所述污泥浓缩池 和厌氧消化罐的连接管路上装有第一污泥泵，所述厌氧消化罐的气相出口端连 接到沼气储存罐，沼气储存罐的输出端连接到干燥介质发生器，干燥介质发生 器的输出端连接到离心脱水干燥一体机的热干燥介质进口，离心脱水干燥一体 机的物料进口连接到厌氧消化罐混合液出口端，所述离心脱水干燥一体机和厌 氧消化罐的连接管路上装有第二污泥泵，离心脱水干燥一体机的液相出口连接 到滤液池，固相出口连接到旋风分离器，所述旋风分离器的气体输出端连接到 冷凝机构和干燥介质发生器的进口端，所述旋风分离器的气体输出端与冷凝机 构连接管路上装有第一助燃风机。
进一步，所述旋风分离器的固相输出端处安装有固相运输通道，固相运输 通道内的固相物的余热能够被滤液池输出的滤液通过热交换输送至厌氧消化罐 加以利用。
进一步，所述冷凝机构的冷却后气体出口连接到除臭装置，所述冷凝机构 的冷却水出口连接到厌氧消化罐的冷水进口，所述冷凝机构的冷却后气体出口 与除臭装置连接管路上装有第二助燃风机。
进一步，所述干燥介质发生器气体进口处装有第三燃风机。
有益效果
本实用新型提供的一种用于市政污泥深度处理系统，利用污泥的厌氧消化 工艺将剩余污泥减量化，体积可缩减75～80%，实现了污泥的最大减量化，降低 污泥干化成本，同时将污泥干化处理，避免污泥对环境的二次污染，实现污泥 的无害化和资源化利用。
