申请日2013.10.22
公开(公告)日2014.04.30
IPC分类号B01D21/02; B08B9/093
摘要
本实用新型涉及一种上水处理斜管反冲洗装置，包括斜管沉淀池及排污管，斜管沉淀池为联排的锥形沉淀池，底部设有排污口，排污管连接沉淀池底部的排污口，排污管上连接压缩空气反冲洗管。与现有技术相比，本实用新型解决因防止排污孔堵塞而采取的排污次数增多、清水流失量大、成本上升问题，在每根排污管出口处安装一根压缩空气管，利用通入的压缩空气进行反冲洗，达到排除堵塞的目的。在出现排污孔堵塞时，只需短暂停下制水流程，并开启压缩空气进行一次反冲洗即可解决堵塞问题，无需烦琐的人工清洗过程。
权利要求书
1.一种上水处理斜管反冲洗装置，包括斜管沉淀池及排污管，所述的斜管沉淀池为联排的锥形沉淀池，底部设有排污口，所述的排污管连接沉淀池底部的排污口，其特征在于，所述的排污管上连接压缩空气反冲洗管。
2.根据权利要求1所述的一种上水处理斜管反冲洗装置，其特征在于，所述的排污管经分支的连接管道分别与沉淀池底部的排污口连接。
3.根据权利要求2所述的一种上水处理斜管反冲洗装置，其特征在于，所述的压缩空气反冲洗管经分支管路分别与排污管与沉淀池底部的排污口连接的分支的连接管道联通，对连接管道进行反冲洗。
4.根据权利要求2或3所述的一种上水处理斜管反冲洗装置，其特征在于，所述的分支的连接管道为水处理斜管。
说明书
一种上水处理斜管反冲洗装置
技术领域
本实用新型涉及一种冲洗装置，尤其是涉及一种上水处理斜管反冲洗装置。
背景技术
为降低水资源的消耗，造纸生产企业多需采用上水处理，更加合理使用水资源。 现有上水处理斜管沉淀池五个锥型底部各设一根DNl50排污管(管底有20mm小孔 一排)，污泥通过小孔进入排污管，通过设在池外阀门定期开启利用池水压力排出。
但是现有技术会存在以下缺陷:因取水河道水质较差，且处理水量较大，每天都 会在沉淀池锥型底部形成大量污泥，为保证排污孔不被堵塞每天需开启排污阀2～3 次，每次每个阀开启时间约五分钟，排污时清水流失量很大，直接造成制水成本上 升。如果减少排污次数，排污孔就很容易堵塞;或者即使增加了排污次数堵塞情况 也有发生。一旦堵塞需停机排空池水，拆掉斜管后需人员亲自进入四米深池底清污， 人工清污存在的危险因素很大，如因池底污泥有沼气，易发生中毒现象;池子较深 且湿滑易滑倒摔伤，且花费的人工量也很大，斜管容易损坏。这些存在安全隐患， 且会造成成本的上升。
实用新型内容
本实用新型的目的就是为了克服上述现有技术存在的缺陷而提供一种可以有 效排除堵塞、使用寿命较长的上水处理斜管反冲洗装置。
本实用新型的目的可以通过以下技术方案来实现:

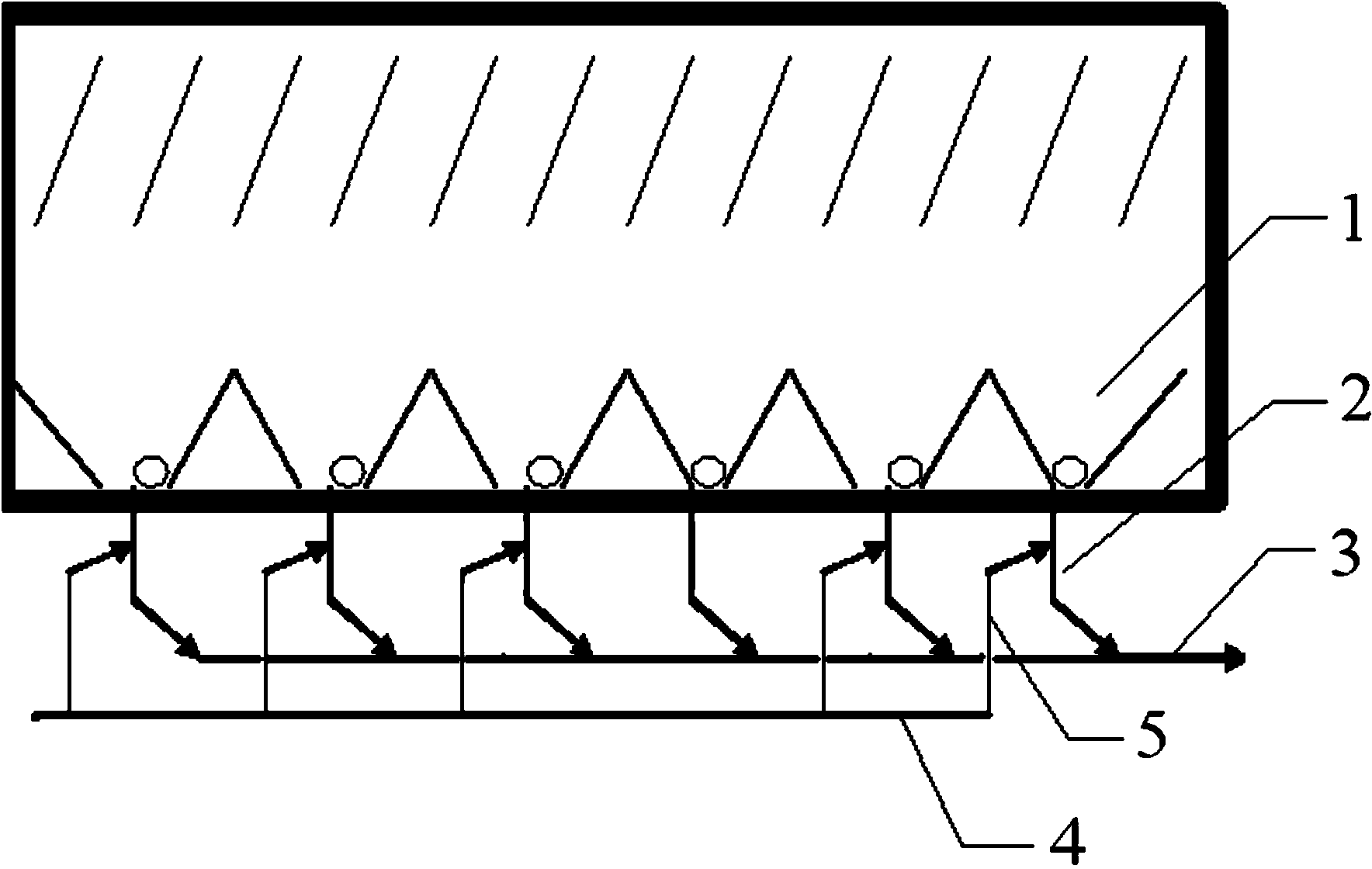

一种上水处理斜管反冲洗装置，包括斜管沉淀池及排污管，所述的斜管沉淀池 为联排的锥形沉淀池，底部设有排污口，所述的排污管连接沉淀池底部的排污口， 所述的排污管上连接压缩空气反冲洗管。
所述的排污管经分支的连接管道分别与沉淀池底部的排污口连接。
所述的压缩空气反冲洗管经分支管路分别与排污管与沉淀池底部的排污口连 接的连接管道联通，对连接管道进行反冲洗。
所述的分支的连接管道为水处理斜管。
与现有技术相比，本实用新型解决因防止排污孔堵塞而采取的排污次数增多、 清水流失量大、成本上升问题，在每根排污管出口处安装一根压缩空气管，利用通 入的压缩空气进行反冲洗，达到排除堵塞的目的。在出现排污孔堵塞时，只需短暂 停下制水流程，并开启压缩空气进行一次反冲洗即可解决堵塞问题，无需烦琐的人 工清洗过程，具有以下优点:
1、杜绝了安全隐患:原先排污孔堵塞时须人工下到四米深的池底清污，斜管底 部污泥积聚有较多沼气，容易发生人身伤害事故;
2、降低制水成本:据统计未按装反冲洗装置时制水量约平均3840吨/天，按装 反冲洗装置后平均3360吨/天，按制水成本2元/吨，每天节约费用为:480*2=960元， 年节约费用:960*340=326,400元;
3、降低人工，提高制水质量:原先即时加大排污量但排污孔堵塞情况仍有发生， 平均约三个月发生一次，清洗人工每次约120个工时，排污孔堵塞时排污不畅相应 制水质量也会下降;
4、提高斜管寿命;如果每年拆卸五次以上，斜管寿命在一年左右，每年零拆卸 寿命在四年以上，斜管成本13万元/套。
