申请日2013.10.22
公开(公告)日2014.02.19
IPC分类号C02F7/00; C02F3/02
摘要
本发明公开了一种太阳能直驱水处理曝气系统，包括太阳能电池板、太阳能直驱控制器、曝气机、组合填料、反应池，所述太阳能电池板通过太阳能直驱控制器与曝气机相连接，曝气机通过连接管道与组合填料相连通，所述组合填料置于反应池中;所述太阳能直驱控制器内设稳压器，将太阳能输出电压稳压到设定值直接驱动曝气机。结构简单、增氧气泵的工作状态受光照强度直接控制,所产生的曝气量与光照时间相关，系统能量转换效率高，使用十分方便，节省了由于使用蓄电池和充电控制器的成本，避免了废弃蓄电池对环境的二次污染,寿命长、成本低。
权利要求书
1.一种太阳能直驱水处理曝气系统，包括太阳能电池板、太阳能直驱控制器、曝气机、组合填料、反应池，其特征在于：所述太阳能电池板通过太阳能直驱控制器与曝气机相连接，曝气机通过连接管道与组合填料相连通，所述组合填料置于反应池中;所述太阳能直驱控制器内设稳压器，将太阳能输出电压稳压到设定值直接驱动曝气机。
2.根据权利要求1所述的太阳能直驱水处理曝气系统，其特征在于：所述太阳能电池板为支架型方式设置;通过支架将太阳能电池板立于反应池边缘，控制柜挂设于支架上，太阳能直驱控制器和曝气机设置在控制柜内。
3.根据权利要求1所述的太阳能直驱水处理曝气系统，其特征在于：所述太阳能电池板为漂浮型方式设置;将太阳能电池板安置于水面上的漂浮平台上，太阳能直驱控制器经封装后和曝气机一同安放在控制柜中，附于支撑台上。
4.根据权利要求1至3任一项所述的太阳能直驱水处理曝气系统，其特征在于：所述太阳能电池板采用单晶硅80W。
5.根据权利要求1至3任一项所述的太阳能直驱水处理曝气系统，其特征在于：所述反应池设置有进水口和出水口，以保证反应池中液体始终处于流动状态。
6.根据权利要求1所述的太阳能直驱水处理曝气系统，其特征在于：所述组合填料为陶粒材质。
说明书
太阳能直驱水处理曝气系统
技术领域
本发明涉及一种太阳能直驱水处理曝气系统，属于环境科学技术领域。
背景技术
近年来广大的农村地区生活污水得不到适当的处理，另外，改善农村地区的水环境污染成为我国环境问题中迫切需要解决的一个难题。实践证明，在减少有机物排放的同时采用为反应池曝气的方式增加水体中的溶解氧，是解决相应污染的一个重要而且有效的方法。本申请采用太阳能的光伏直驱曝气装置，将光能转化为电能取代常规电网带动增氧气泵为反应池曝气增氧，可以摆脱对电网的依赖并且达到节能环保的目的，在我国广大农村及偏远地区具有很高的应用前景。
发明内容
目的：为了克服现有技术中存在的不足，本发明提供一种太阳能直驱水处理曝气系统。
技术方案：为解决上述技术问题，本发明采用的技术方案为：

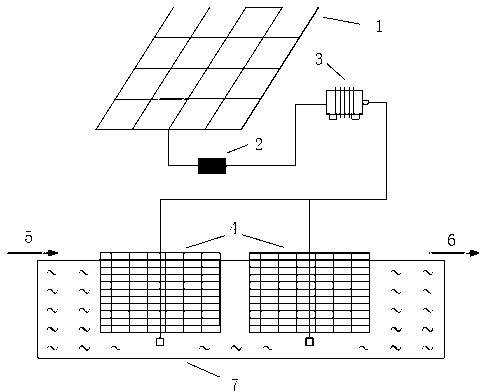

一种太阳能直驱水处理曝气系统，包括太阳能电池板、太阳能直驱控制器、曝气机、组合填料、反应池，其特征在于：所述太阳能电池板通过太阳能直驱控制器与曝气机相连接，曝气机通过连接管道与组合填料相连通，所述组合填料置于反应池中;所述太阳能直驱控制器内设稳压器，将太阳能输出电压稳压到设定值直接驱动曝气机。也可加入DC/AC逆变器模块用于将稳压后的直流输出转变为220V交流电。
所述的太阳能直驱水处理曝气系统，其特征在于：所述太阳能电池板为支架型方式设置;通过支架将太阳能电池板立于反应池边缘，控制柜挂设于支架上，太阳能直驱控制器和曝气机设置在控制柜内。
所述的太阳能直驱水处理曝气系统，其特征在于：所述太阳能电池板为漂浮型方式设置;将太阳能电池板安置于水面上的漂浮平台上，太阳能直驱控制器经封装后和曝气机一同安放在控制柜中，附于支撑台上。
作为优选方案，所述的太阳能直驱水处理曝气系统，其特征在于：所述太阳能电池板采用单晶硅80W。
所述的太阳能直驱水处理曝气系统，其特征在于：所述反应池设置有进水口和出水口，以保证反应池中液体始终处于流动状态。
作为优选方案，所述的太阳能直驱水处理曝气系统，其特征在于：所述组合填料为陶粒材质。
有益效果：本发明提供的太阳能直驱水处理曝气系统，采用好氧生物膜法的原理，利用太阳能直驱水处理曝气系统带动的曝气装置，给接触反应池(塘)提供源源不断的氧气，利用组合填料表面挂膜形成的大量微生物膜，对进水中的有机质进行降解，同时达到部分脱氮、除磷的效果。主要在白天工作，是一种简易实用的光伏直驱系统，负载为直流(交流)增氧气泵，利用太阳能直驱控制器将太阳能电池板与爆气泵直接连接起来，系统无需配备蓄电池和复杂的充电控制器，结构简单、增氧气泵的工作状态受光照强度直接控制, 所产生的曝气量与光照时间相关，系统能量转换效率高，使用十分方便，节省了由于使用蓄电池和充电控制器的成本，避免了废弃蓄电池对环境的二次污染,寿命长、无需维护人员极大减少了系统的构造和维护成本。
该系统的特点主要是：
1、建设成本低，便于普及使用;
2、一次性投资不需要消耗电能;
3、运行稳定可靠，无需日常维护。
